电气安装用多卡位导轨固定支架结构

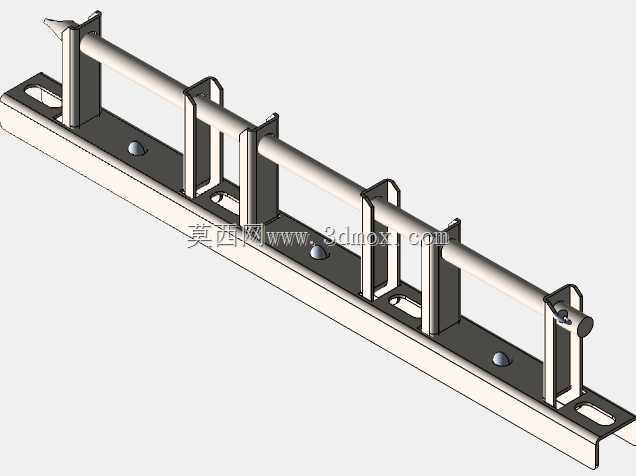

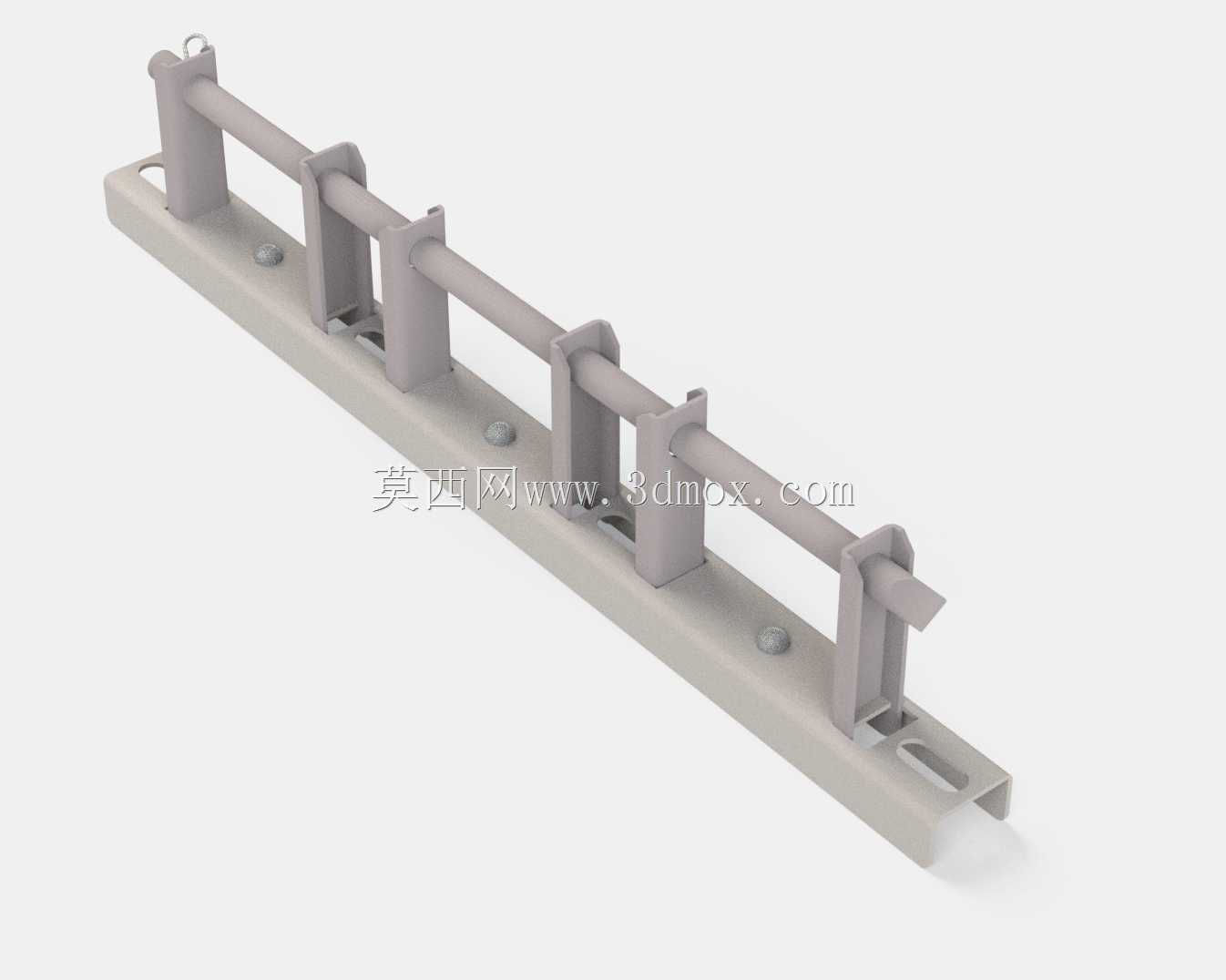

　　这类多卡位导轨固定支架，主要应用在低压电气柜内部布线、楼宇配电回路的电气元件安装场景，也可用于小型自动化设备的传感器、接线端子排的集成固定，替代传统零散的螺丝固定点位，减少柜内布线的杂乱程度，提升后期运维的元件拆装效率。从结构设计来看，底座采用长条形一体化挤出成型思路，底座上预留的沉头安装孔，适配M4规格的半圆头内六角螺丝，安装时可直接固定在柜内的安装梁或者绝缘背板上，沉头结构能保证螺丝安装后表面与底座平面齐平，不会干涉后续导轨上的元件滑动调整。底座上均匀分布的五个立式卡位支座，每个支座都开有与圆形导轨外径匹配的半圆卡槽，卡槽开口处做了15度的导向倒角，装配时不需要额外工具就能把圆导轨压入卡槽，

　　压入后支座两侧的限位挡边会牢牢卡住导轨径向位置，避免导轨受侧向力时脱出。最末端的支座额外设计了带腰型孔的延伸挡边，这个结构是为了适配不同长度的导轨端部限位，腰型孔可以根据导轨实际装配的累计公差调整限位块的位置，补偿多段导轨拼接时的长度误差，不需要额外加工端部定位孔。设计时特意将支座之间的间距设置为标准电气元件安装节距的整数倍，保证安装在导轨上的端子、小型继电器、传感器模块的固定卡扣能完全落在支座的支撑范围内，不会出现元件底部悬空导致的卡扣受力断裂问题。底座的侧边做了2mm的加厚翻边，提升长条形底座的抗扭刚度，即使在1米长度规格下，两端固定后中间段的挠度也能控制在0.5mm以内，不会因为导轨上元件的重量导致底座弯曲变形。

　　导轨与支座的配合间隙控制在0.1mm以内，既保证导轨可以沿轴向小幅调整位置，又不会出现径向晃动导致的元件安装位置偏移。这类支架在实际使用时，不需要在现场进行钻孔、焊接等二次加工，所有安装点位都在出厂前完成精度校验，现场只需要完成底座固定、导轨压装两个步骤就能投入使用，相比传统的角钢焊接支架，安装效率能提升60%以上，同时整体结构的绝缘性能更好，避免了金属支架与带电元件接触导致的漏电风险。在户外配电箱使用场景下，支架的材质选用添加了抗UV剂的硬质PVC，能适应-20℃到60℃的环境温度变化，不会因为长期日晒出现材质脆化的问题，卡槽位置的抗疲劳强度经过测试，反复拆装导轨50次以上也不会出现开裂变形。
