输电线路用等径混凝土支柱结构设计

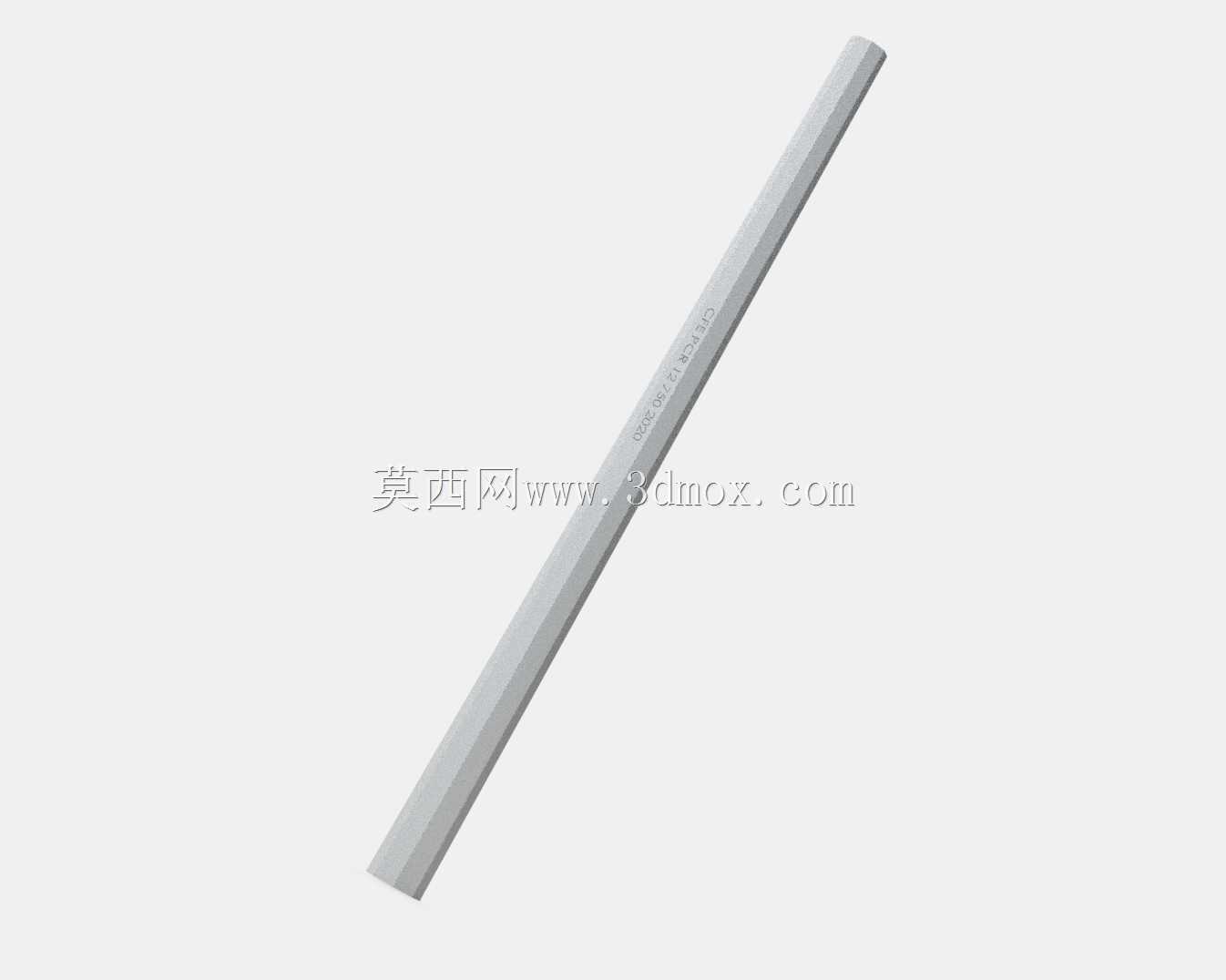

　　该等径混凝土支柱的三维建模，核心围绕户外输电线路、户外变电站构架的支撑需求展开，建模过程中优先还原了预制混凝土构件的真实成型逻辑与现场安装边界。从结构形态看，整根柱体采用等截面多边形设计，截面沿柱身全长保持一致，没有锥形杆的锥度变化，这种设计首先简化了预制钢模的加工难度，生产时只需一套等径模具即可完成整段浇筑，不需要分段匹配锥度，同时也让柱身各截面的抗弯、抗剪承载力保持均匀，不会因截面收窄出现受力薄弱点。

　　在实际工程场景中，这类支柱多用于10kV及以下电压等级的配电线路直线段支撑，也可作为户外箱式设备的外围防护立柱、厂区临时管线的架空支撑。柱身内部按规范配置了纵向预应力钢筋与螺旋箍筋，建模时虽未单独拆分钢筋骨架，但外轮廓的尺寸公差完全贴合预制构件的生产要求：柱身端面的平面度控制在每米不超过1毫米，避免现场对接安装时出现端面贴合不严、传力偏心的问题；柱身外表面预留的爬梯安装孔、横担固定孔位，均按照标准间距排布，孔位周边做了局部加厚处理，抵消螺栓紧固时的局部压应力，防止混凝土边缘崩裂。

　　设计阶段需要重点考量安装边界条件：支柱的埋深通常为总长度的六分之一，埋入部分的柱身不需要做饰面处理，但要保证与回填碎石、混凝土垫层的接触摩擦力，因此建模时柱身外表面保留了预制混凝土的自然粗糙面特征，没有做过度光滑处理。柱顶位置预留了法兰连接端，可直接与上部钢横担、避雷线支架对接，不需要现场浇筑柱头，大幅缩短高空作业时长。从受力特性分析，等径截面的风荷载承载效率优于锥形杆，当柱身高度超过12米时，等径柱的侧向挠度变形更易控制，不会因上部截面过小导致柱顶摆幅超标，尤其适合沿海多风、覆冰厚度较大的区域，均匀的截面刚度能更好抵御交变风荷载与覆冰荷载的长期作用。

　　建模过程中对柱身的棱角做了小圆角过渡，这一细节并非外观修饰，而是为了避免构件在运输、吊装过程中出现棱角磕碰掉块，预制混凝土构件的边角属于应力集中区域，小圆角处理能将吊装时的边角破损率降低七成以上。同时柱身的长度方向预留了起吊吊点标识位置，三维模型中对应位置做了局部标记，方便生产车间预埋吊环，吊点位置严格按照弯矩平衡计算确定，保证起吊时柱身的最大正弯矩与最大负弯矩基本相等，避免吊装过程中柱身出现开裂。
