U型带螺母电力固定抱箍结构设计

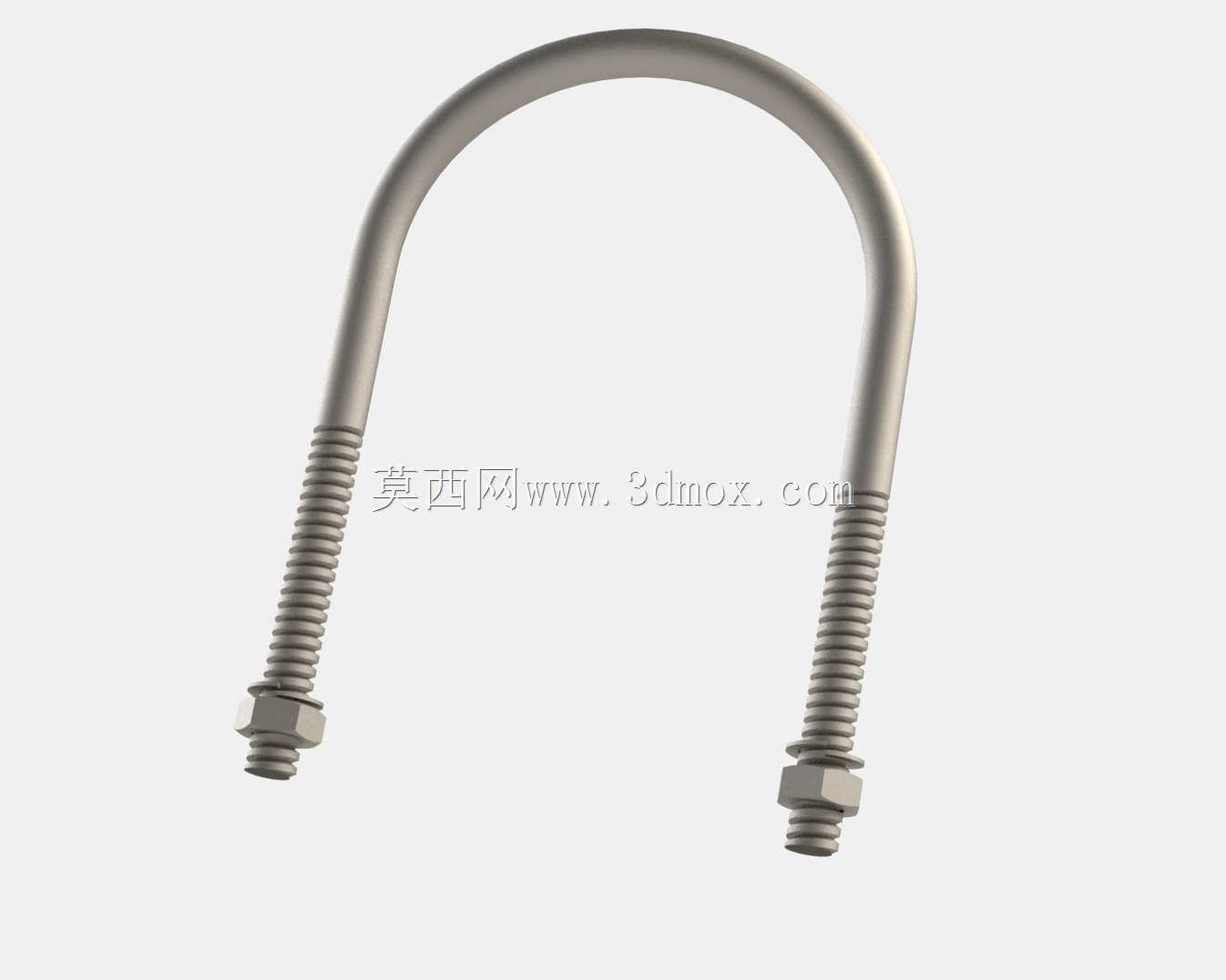

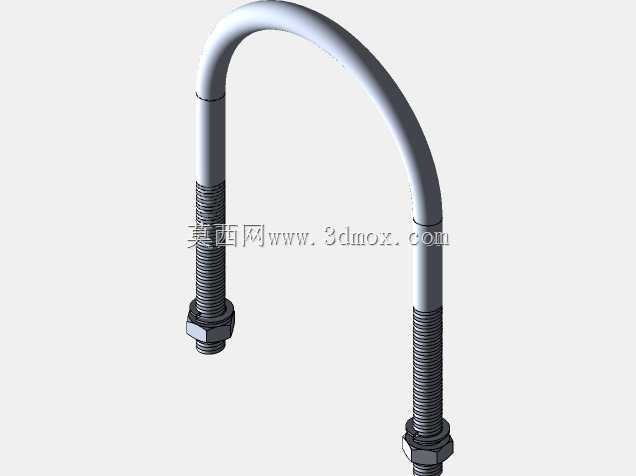

　　这类U型抱箍在电力线路架设、工业管路排布场景里使用频率极高，日常做现场安装配套设计时，经常需要根据固定对象的外径调整弯弧半径，避免抱箍与被固定件之间出现间隙过大导致的窜动，或是弧度过小造成安装时强行挤压损伤构件表面防腐层。从结构细节来看，该构件采用圆钢整体冷弯成型，弯弧段做了平滑过渡处理，没有出现弯折处应力集中的直角拐点，两个直杆段全程滚制连续外螺纹，配套六角薄螺母作为锁紧件，螺纹段长度预留了足够的调节余量，哪怕现场固定面存在几毫米的厚度偏差，也能通过螺母旋入深度调整锁紧行程，不需要额外裁切杆件。设计时首先要确认弯弧内径与被固定对象的外径匹配公差，常规电力金具类抱箍的弧面与被固定圆柱面的贴合间隙要控制在0.5mm以内，

　　保证锁紧后受力均匀，不会出现局部点接触压伤线缆护层或是管路外壁的情况。两个直杆段的平行度是加工时需要重点控制的形位公差，要是两杆出现外撇或是内收的偏差，穿入安装支架的固定孔时就会出现卡滞，强行穿入还会导致螺纹牙型损伤，后续螺母旋入阻力变大，甚至出现锁不紧的问题。螺纹段的收尾处做了退刀处理，避免螺母旋到最底端时被退刀槽位置的不完整螺纹卡死，配套的螺母对边尺寸符合常规紧固件标准，现场用普通活动扳手或是套筒就能完成锁紧作业，不需要配备特殊规格工具。安装边界方面，两个直杆的中心距要和安装支架上的开孔中心距保持一致，预留的螺纹长度要覆盖支架板厚、平垫厚度、防松垫圈厚度以及至少两牙的螺母外露余量，保证锁紧后螺纹啮合长度足够，

　　承受纵向拉力时不会出现滑牙失效。这类构件除了电力横担固定，也常用来在设备机架上固定气路、油路管路，或是在户外支架上固定传感设备的安装杆，弯弧部分的表面处理通常根据使用环境选择镀锌或是达克罗，提升户外潮湿环境下的防锈能力，建模时要注意还原螺纹的实际牙型参数，以及弯弧处的圆钢截面变形量，冷弯工艺下弯弧内侧的圆钢会有轻微的压缩形变，外侧有轻微拉伸，建模时还原这个细节能让后续的有限元受力分析更贴近实际使用状态，避免仿真结果和实际受力偏差过大。
