电力抱箍式电气固定夹持件结构设计

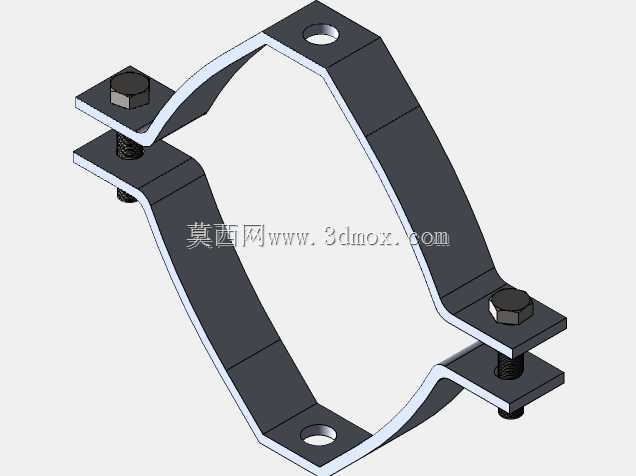

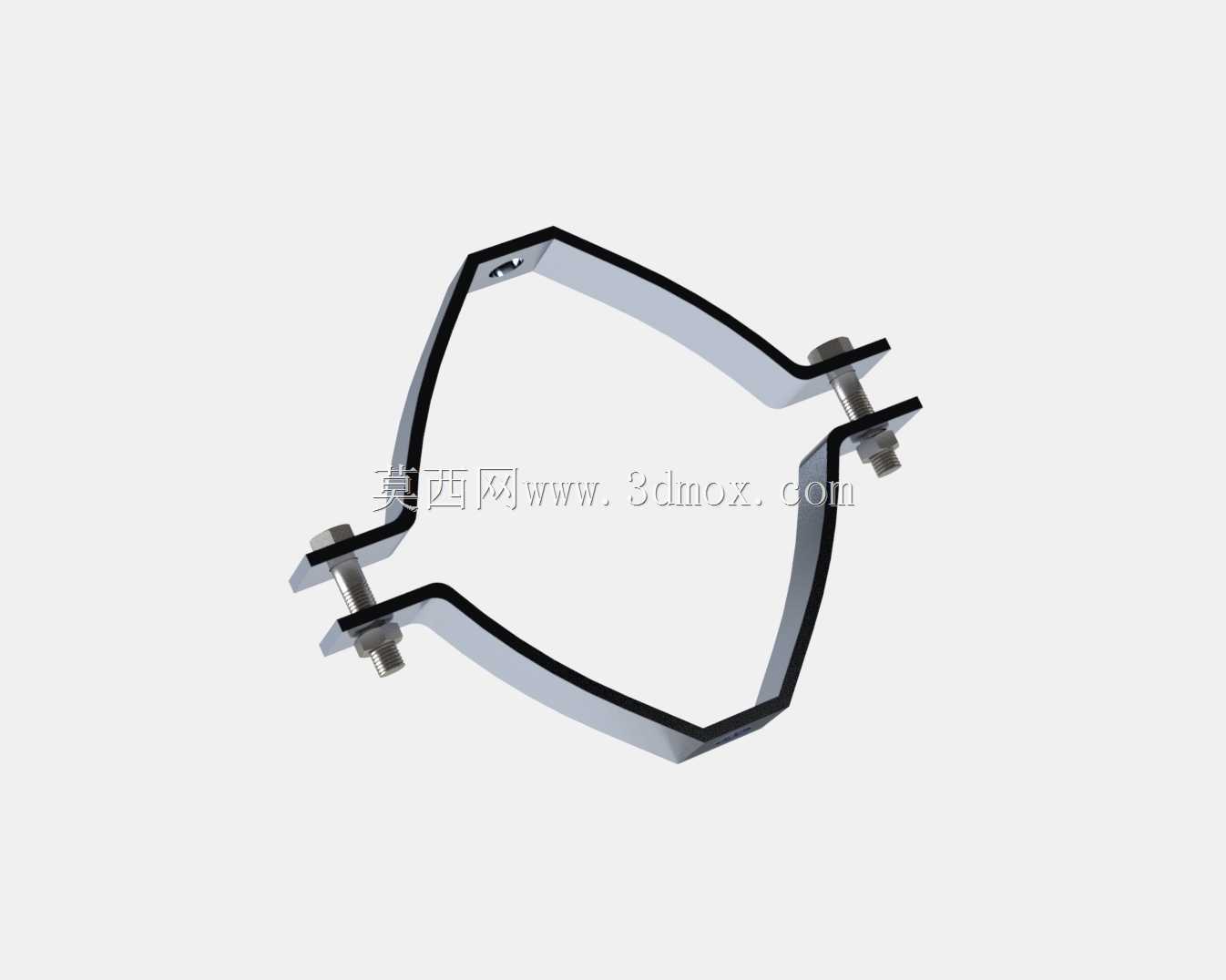

　　这类抱箍式夹持件常应用在低压电气柜布线、户外输电线路辅件安装、工业设备管线排布场景中，核心作用是将圆形或类圆形的线缆、穿线管、小型电气元件本体固定在安装支架或设备壳体上，避免设备运行过程中受振动、外力拉扯出现线缆移位、接头松脱的问题。从结构设计来看，主体采用弯折成型的金属箍体，内侧贴合被夹持件的轮廓做了适配的弧面过渡，两端预留螺栓锁紧位，通过双侧螺栓的预紧力调整夹持直径范围，适配一定公差区间的被固定件外径，不需要针对单一管径做定制化开模，通用性较强。箍体的弯折边缘做了小半径圆角处理，避免安装锁紧过程中割伤线缆绝缘层或操作人员手部，内侧没有额外加衬垫的结构，适合夹持金属穿线管、刚性护套线缆这类外层硬度较高的构件，

　　如果是固定薄壁软管或软质线缆，也可以在箍体内侧自行粘贴橡胶垫提升摩擦力，同时保护被夹持件表层。安装边界方面，箍体展开后的宽度适配常规M6规格的紧固螺栓，两个锁紧耳的间距在螺栓完全松开时可以达到最大开合尺寸，能够直接从被夹持件的侧方卡入，不需要从管线端部穿套，在已布设完成的管线改造场景中使用十分方便，不需要拆解原有管线排布就能完成加装固定。锁紧后的箍体与安装面之间预留了足够的间隙，既可以通过螺栓直接固定在平面支架上，也可以搭配L型安装座调整固定角度，适配不同走向的管线固定需求。设计过程中重点考量了夹持力的均匀分布，箍体的弯折段没有出现直角突变，避免应力集中导致长期受振后金属疲劳断裂，锁紧耳的位置做了局部加宽处理，

　　螺栓锁紧时不会出现耳片变形翘起的问题，保证长期使用的夹持可靠性。这类夹持件相比传统的喉箍，整体刚性更强，承重能力更高，不仅可以固定轻型线缆，也能用于固定小直径的气动管路、润滑管路，在机床布线、自动化设备装配、户外电力施工场景中都有广泛的使用空间，建模时还原了箍体的弯折弧度、螺栓装配间隙、锁紧耳的冲孔结构，能够直接用于装配模拟、安装干涉校验，也可以作为衍生夹持件设计的基础原型，调整箍体直径、宽度、螺栓规格就能快速适配不同的夹持需求。
