ZW卧式分体式离心泵三维结构设计

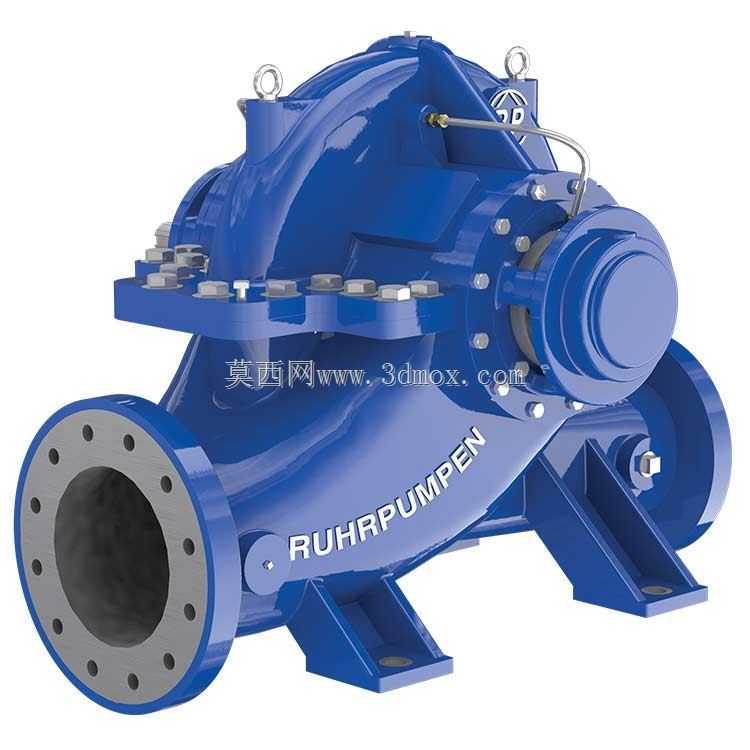

　　该款卧式分体式离心泵主要面向市政供水、工业循环水系统、暖通空调水系统、大型建筑给排水以及轻化工流体输送场景，在长距离输水、水厂加压、生产工艺循环供水环节应用广泛，适配清水或物理化学性质接近清水的介质输送工况。从结构设计来看，采用轴向中开式的分体泵壳结构，检修时无需拆卸进出水管路与驱动电机，只需拆开泵壳上半部分即可完成叶轮、密封件、轴承组件的检修更换，大幅降低现场运维的拆装工作量，这一结构设计也适配大流量工况下的泵体刚度需求，避免高压工况下泵壳变形引发的泄漏或运转振动问题。泵组采用电机与泵头直联的同轴布置方式，配套的底座为一体化焊接结构，预留了地脚螺栓安装孔位，安装时需保证底座水平度偏差控制在0.1mm/m范围内，

　　避免轴系不对中引发的轴承过热、密封过早失效问题。进出水口采用法兰连接结构，法兰端面的密封槽尺寸、螺栓孔分布圆直径均匹配对应压力等级的管路法兰标准，选型对接时可直接匹配同公称通径、同压力等级的工业管路，无需额外制作转接法兰。叶轮采用闭式离心结构，流道经过水力优化设计，在额定转速下可实现高效的流体能量转换，降低水力损失，泵体的流道型线过渡平滑，避免局部涡流引发的振动与噪声。轴封部位预留了机械密封与填料密封两种安装空间，可根据现场输送介质的温度、腐蚀性、密封要求灵活选择密封形式，轴承组件采用油脂润滑结构，两端设置有防尘密封结构，避免外界粉尘、水汽进入轴承腔影响润滑效果。从安装边界来看，泵组整体重心落在底座中心区域，

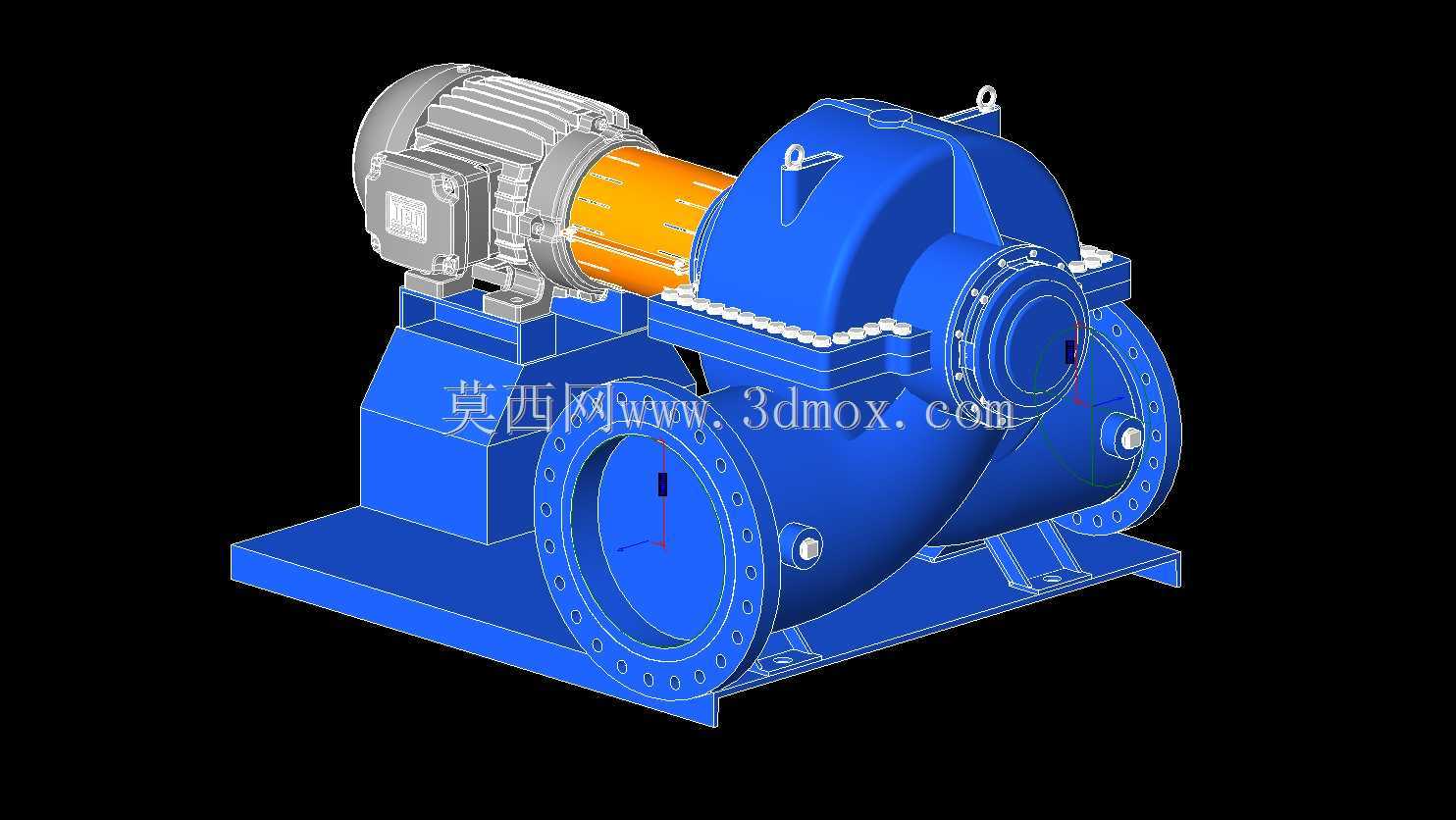

　　安装时需核算基础的承重能力，保证基础重量不小于泵组总重量的3倍，避免运转时基础共振。泵体上方设置有吊耳结构，现场吊装时需通过吊耳起吊泵体，禁止直接起吊电机或泵轴部位，避免轴系变形。在三维建模过程中，所有配合面的公差、安装间隙均按照实际加工装配要求设置，泵壳与叶轮的径向间隙、密封件的压缩量、轴承的配合公差都还原了实际生产的装配要求，可直接用于泵组的布置设计、安装模拟、运维拆装培训场景，也可作为同类型泵产品改型设计的结构参考，帮助设计人员快速完成泵组的管路对接、基础预留、检修空间校核工作，减少现场安装时的干涉问题。
