CPO ANSI标准卧式离心工艺泵结构模型

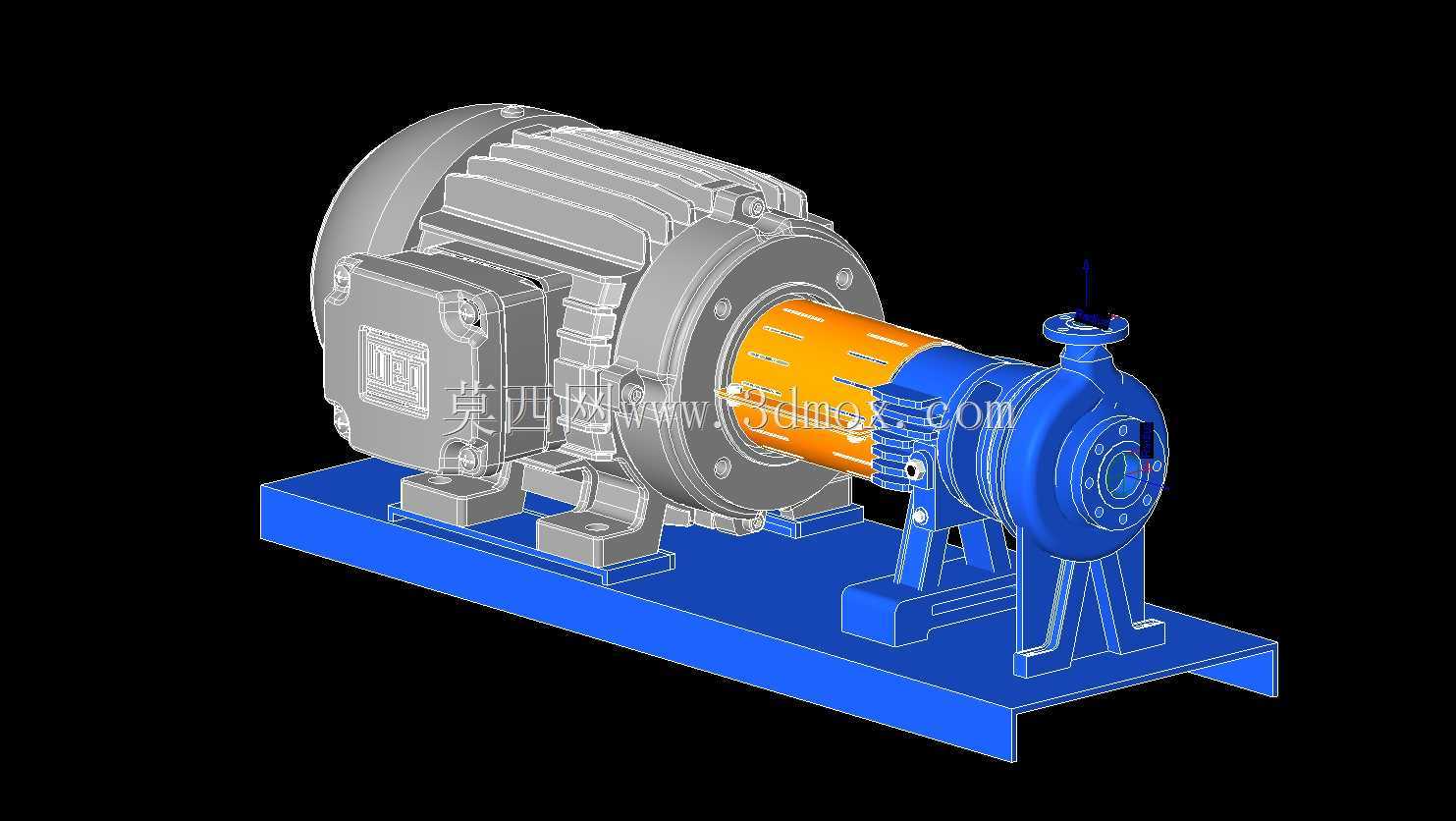

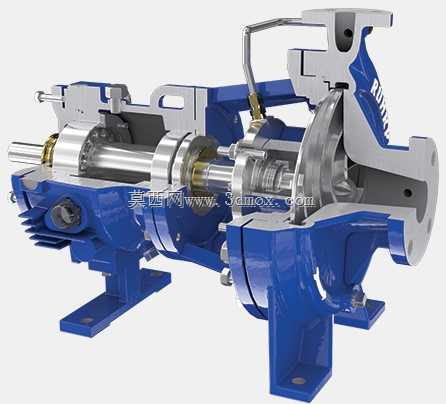

　　在化工、市政给排水、工业流体输送的项目设计阶段，这类符合ANSI/ASME B73.1规范的卧式离心泵，是管线流体增压输送环节的核心配套设备，三维建模过程中需要兼顾设备实际安装的边界约束与功能结构的还原度。从结构设计逻辑来看，该泵采用电机与泵体直联的共底座安装形式，建模时首先确定共用底座的安装基准面，底座预留的地脚螺栓孔位、支撑筋板的排布完全匹配现场安装的混凝土基础预留点位，避免后期管线综合排布时出现安装干涉。泵体部分采用端吸式结构设计，进口沿轴向水平设置、出口垂直向上布置，这种流道结构能够有效降低流体进入叶轮时的紊流损失，适配清洁工业流体、弱腐蚀性工艺介质的连续输送工况，叶轮腔的密封结构、泵体与连接架的配合止口都做了精准还原，

　　能够直观展示泵组的装配层级关系。配套的驱动电机采用标准NEMA机座尺寸建模，电机接线盒的方位、散热筋的排布、底脚的安装孔距都对应150HP-445TS机座的实际参数，电机轴与泵轴通过联轴器直联，联轴器外部的防护罩做了半透明的结构区分，既能够展示内部的轴系连接结构，也还原了现场安全防护的实际配置。建模过程中对安装边界做了严格控制，泵组整体的长宽高尺寸、进出口法兰的端面距、轴中心高都严格遵循规范要求，能够直接导入BIM项目或者工厂布置模型中做管线对接、检修空间预留的校核，不需要二次调整设备的安装尺寸。从功能特性来看，该泵的结构设计满足连续运行的可靠性要求，泵体的支撑脚与底座的连接位置做了加强处理，能够抵消泵运行时产生的径向力，

　　避免轴系出现偏移；机械密封腔的结构预留了足够的安装与检修空间，后期维护时不需要拆解整个泵体管线即可完成密封件更换。在三维建模的细节处理上，泵体的流道外壁加强筋、轴承体的散热结构、底座的排污槽结构都做了还原，不是单纯的外观曲面建模，能够让结构设计人员直观理解泵组的受力分布与装配逻辑，在做设备选型、管线应力校核时可以直接提取相关的安装接口参数，减少二维图纸反复核对的工作量。
