CPP ANSI标准悬臂式端吸离心泵结构

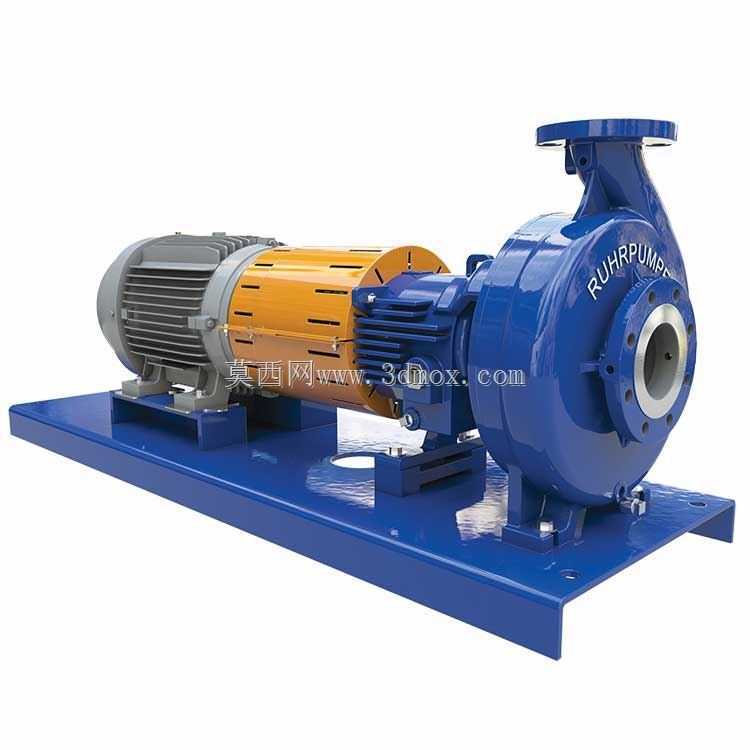

　　在石油炼化、精细化工、市政给排水以及常规工业流体输送场景中，符合ANSI/ASME B73.1标准的卧式端吸离心泵一直是流程管线里的核心流体输送单元，这类设备的三维建模精度直接影响后续管线排布、安装校核以及运维检修的空间预留合理性。这款CPP系列离心泵采用悬臂式单级结构设计，泵体与驱动电机共用一体式冲压焊接底座，从结构根源上规避了分体底座找正偏差带来的轴系不对中问题，能有效降低长周期运行中的轴承磨损、机械密封泄漏概率。从结构设计逻辑来看，泵腔采用水平中开？不，是端吸单级中心线排放设计，入口法兰沿泵轴轴向水平布置，出口法兰垂直向上设置，这种流道布局能让流体在叶轮内获得更平顺的动能转压能过程，减少水力损失，

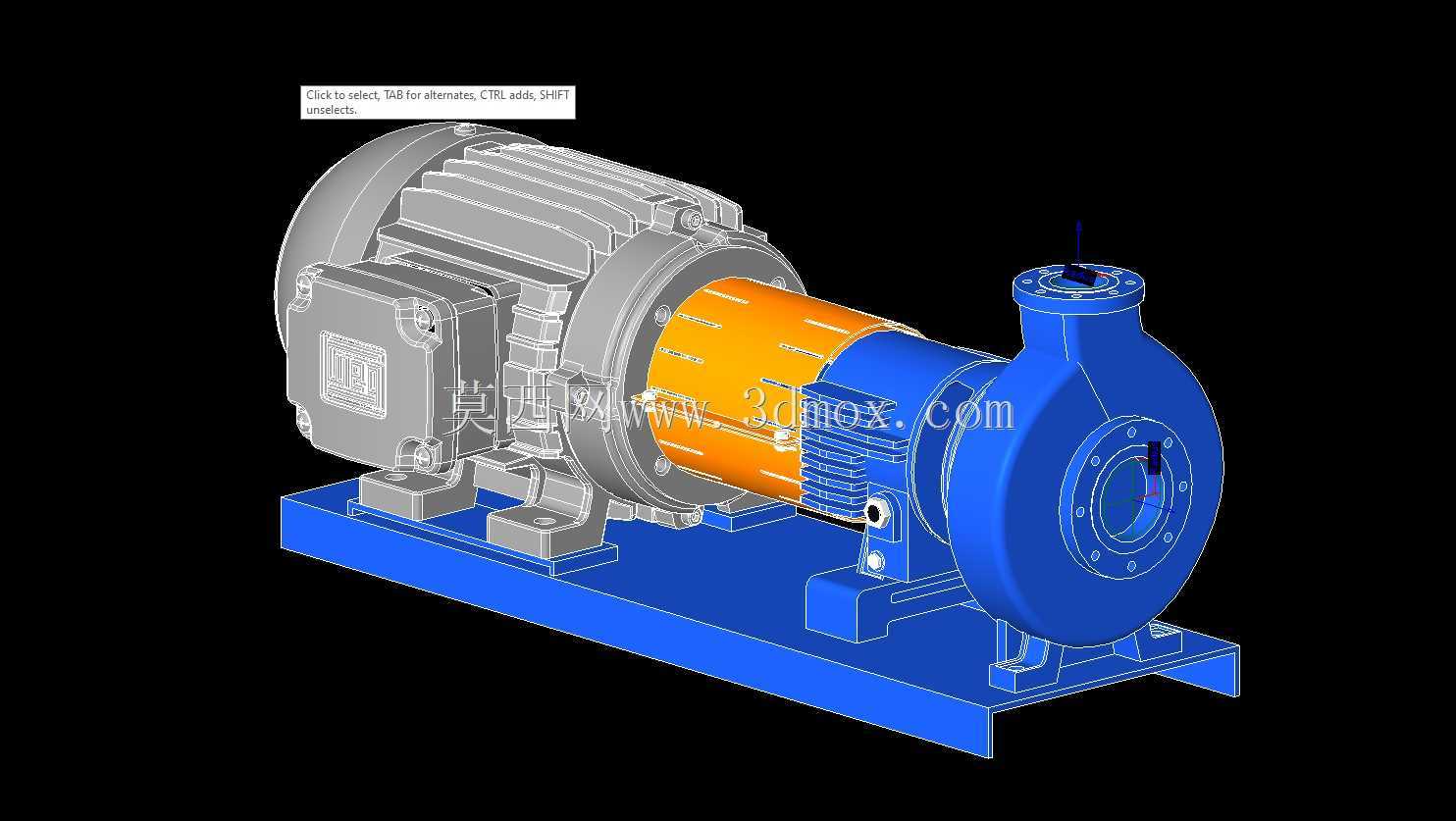

　　同时中心线支撑的结构能适配高温介质输送场景下的泵体热膨胀位移，避免因热胀冷缩带来的管线附加应力作用在泵体法兰上，损坏密封面或造成泵轴变形。建模过程中严格还原了泵组的安装边界尺寸：电机端的接线盒方位、底座的安装螺栓孔位间距、泵体进出口法兰的公称通径与螺栓孔分布圆直径、联轴器护罩的安全防护空间都做了1:1的比例还原，能直接导入厂区三维管线布置模型中做碰撞检查，不需要设计人员再二次核对安装间隙。泵体的过流部件采用蜗壳式流道设计，叶轮为闭式结构适配清洁无大颗粒杂质的工艺介质输送，轴封位置预留了机械密封与填料密封两种安装结构的适配空间，方便不同工况下的密封选型替换。从实际选型应用角度，

　　这类泵的额定转速与驱动电机的功率匹配覆盖了常规工业流程里的中小流量高扬程输送需求，建模时特意区分了电机散热筋、泵体加强筋、底座减重孔这些细节结构，不仅是为了外观还原，更能让结构工程师在做支吊架设计、运维检修空间规划时，准确判断设备的可操作空间，比如日常更换机械密封时需要预留的拆卸距离、电机检修时的吊装空间，都能通过这个三维模型直接在虚拟场景中完成校核，避免现场安装时出现管线挡住检修位、设备间距不足无法操作的问题。另外，泵与电机的连接采用标准联轴器结构，模型中还原了联轴器的对中标记位置，能给现场安装找正作业提供直观的参考，减少现场安装的调试周期。
