CPPANSI标准悬臂式离心泵结构设计

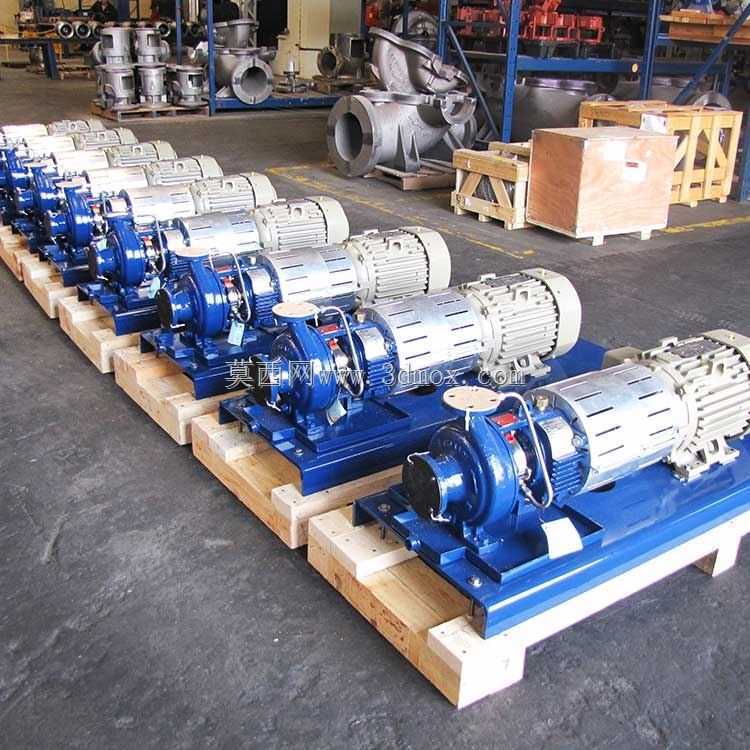

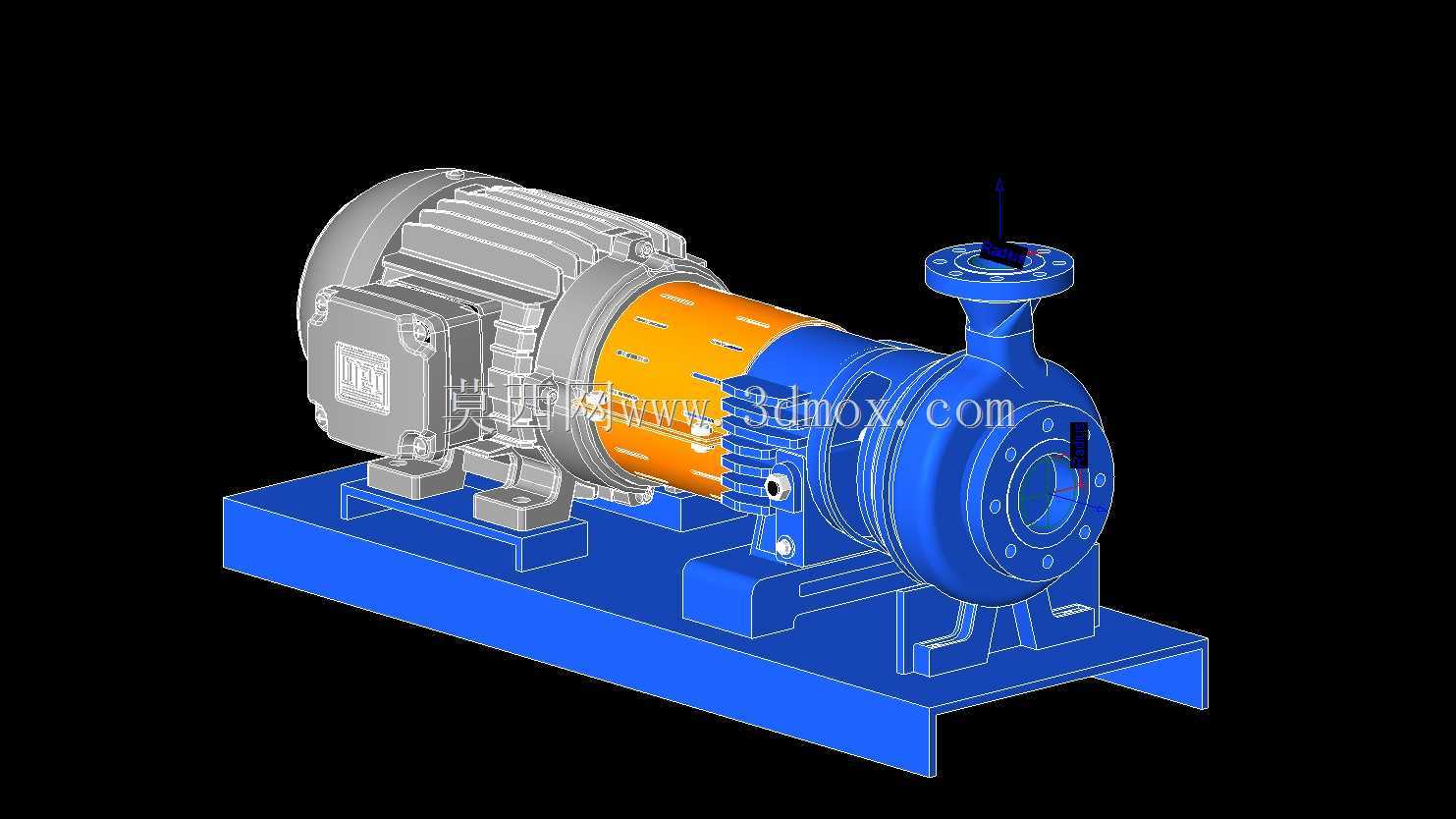

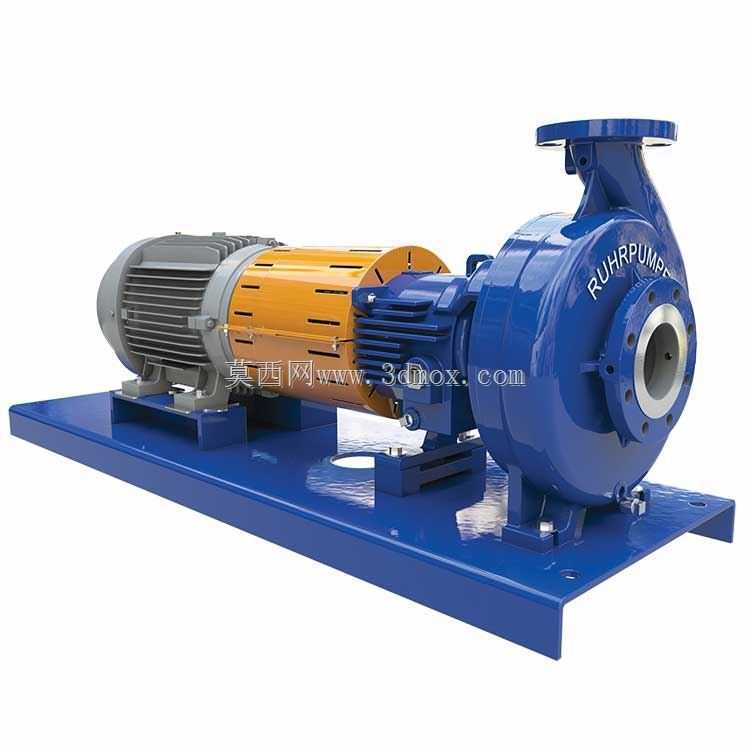

　　在石油炼化、精细化工、常规水处理等涉及流体介质输送的工业场景中，符合ANSI/ASME B73.1标准的卧式离心泵是管线输送单元的核心动设备，这类泵的结构设计直接决定了工艺系统的运行稳定性与维护成本。本次呈现的悬臂式离心泵采用电机与泵体直联的共底座安装形式，整体为水平中心线排布结构，从动力输入端到流体输出端依次为驱动电机、连接腔段、水力蜗壳段，所有部件统一固定在一体式钢制焊接底座上，安装时仅需完成底座地脚螺栓固定、进出口管线对接、电气接线即可完成投用前的主体安装，大幅降低现场施工的对齐校准工作量。

　　从功能特性来看，该泵为单级端吸结构，流体从泵体轴向侧方的吸入腔进入叶轮，经叶轮高速旋转获得动能后，在蜗壳流道内完成动能到压力能的转换，最终从泵体顶部垂直向上的排出口送入工艺管线。这种端吸单级的结构设计，相比双吸泵或多级泵结构更紧凑，轴向尺寸更短，适合中小流量、中低扬程的清洁或低含固量介质输送场景，覆盖常规工业水输送、化工介质循环、冷却系统供水等多数通用流体输送工况。

　　设计过程中，悬臂式的转子结构是核心考量点，叶轮悬臂安装在电机延伸轴端，取消了独立泵轴与联轴器结构，既减少了传动环节的功率损耗，也省去了联轴器对中找正的维护需求，但对连接段的轴承承载能力、轴系刚度提出了更高要求，建模时需要严格控制悬臂段长度与轴径的比例，避免运行过程中出现转子挠度过大引发的机械密封泄漏、叶轮口环磨损等问题。泵体的流道设计严格遵循ANSI标准的水力性能要求，蜗壳断面面积沿圆周方向渐变过渡，减少流体在流道内的涡流损失，提升泵组运行效率。

　　安装边界方面，该泵组的底座为长方形焊接结构，地脚螺栓孔位按照标准泵组的安装尺寸预留，进出口法兰的公称通径、压力等级、螺栓孔分布均匹配ANSI标准管线法兰，可直接与同标准的工艺管线对接，无需额外配置转换法兰。泵体顶部设置的排气口可在启泵前完成泵腔排气，避免气缚现象发生，底部设置的排液口可在检修时排空泵腔内残留介质，降低检修作业的介质泄漏风险。电机与泵体连接段设置的散热结构，可带走机械密封与轴承运行产生的热量，延长易损件的更换周期，整体结构的检修空间预留充足，拆卸机械密封、叶轮等易损件时无需移动电机与进出口管线，可大幅缩短现场检修的停机时间。
