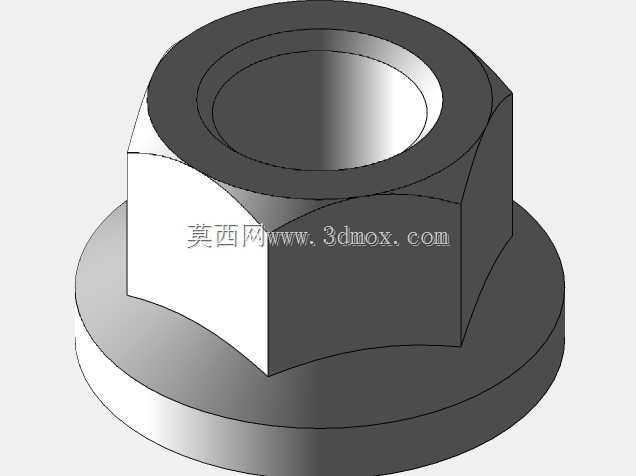

DIN6923标准M4规格A2级六角法兰螺母

　　这款六角法兰螺母的建模完全遵循DIN6923标准的尺寸要求，适配M4规格公制粗牙螺纹，材质选用A2级奥氏体不锈钢，也就是日常工程场景中常用的304不锈钢，适配多数常规户外、潮湿工况的防腐蚀需求。和普通六角螺母相比，其底部自带的一体式法兰盘是核心结构特点，法兰盘的外径大于六角对边尺寸，安装后能够大幅增加螺母与被连接件的接触面积，分散螺纹锁紧时的压应力，避免软质被连接件比如铝合金型材、薄钣金件表面被压溃，同时法兰面的防滑齿纹在拧紧后可以嵌入被连接件表面，在振动工况下起到额外的防松效果，不需要额外加装平垫圈，能够减少装配环节的零件数量，提升流水线装配效率。从建模细节来看，六角头部的对边尺寸、对角尺寸、头部高度都严格匹配标准公差要求，

　　法兰盘的厚度、倒角尺寸也完全符合DIN标准的规定，内螺纹的建模精度达到6H级公差要求，能够和同规格的外螺纹零件顺畅旋合，没有卡滞或间隙过大的问题。在实际工程应用中，这类螺母的使用场景非常广泛，在自动化设备的框架装配中，常配合M4内六角圆柱头螺钉使用，用来固定铝型材上的安装板、传感器支架、线槽等零部件，法兰面的大接触面积可以避免在铝型材表面压出凹痕，保证框架的装配平整度；在户外光伏支架的安装中，A2不锈钢的材质能够耐受雨水、紫外线的长期侵蚀，不需要额外做表面防腐处理，法兰面的防松效果可以抵御户外风载带来的持续振动，避免连接松动；在食品加工设备的装配中，A2不锈钢的卫生级特性符合食品接触材料的要求，法兰面的平整结构也不容易积存物料残渣，

　　便于日常设备清洁维护。建模过程中特意还原了法兰面与六角头部衔接处的圆角过渡，这个细节在实际生产中是冷镦成型的工艺圆角，既能够减少冷镦过程中的应力集中，提升零件的成型良率，也能够避免安装时锐角划伤操作人员。内螺纹的起始端做了导入倒角设计，能够让螺纹在装配时快速对中，减少跨齿咬合的概率，即使是自动化装配的机械手送料拧紧，也能够保证较高的装配良率。从安装边界来看，这款螺母的六角对边尺寸适配7mm规格的套筒或开口扳手，装配时的扳手空间只需要预留大于对边尺寸2mm的操作空间即可，法兰盘的外径为9.8mm左右，设计安装孔位时，被连接件的过孔直径建议设置为4.3-4.5mm，既能够保证螺杆顺利穿过，也能够让法兰面完全覆盖过孔边缘，

　　避免压应力集中在孔边导致零件变形。和普通六角螺母加平垫圈的组合相比，一体式法兰螺母的组合厚度更小，在安装空间受限的场合，比如薄型设备的外壳固定、小型电子模组的装配中，能够节省轴向的安装空间，不需要预留垫圈的厚度空间，让整体结构更加紧凑。
