分体式冲裁凸凹模工装组件结构设计

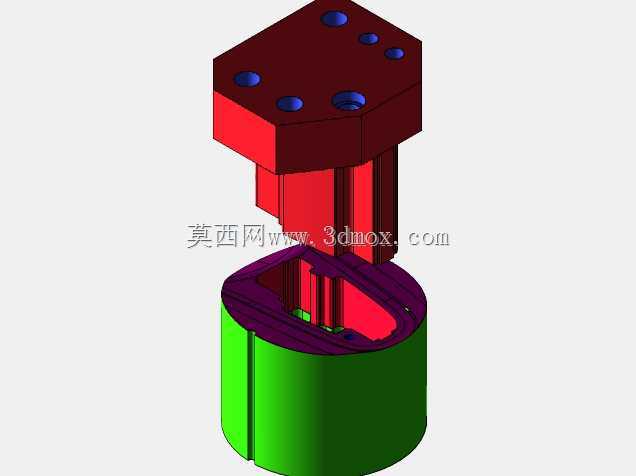

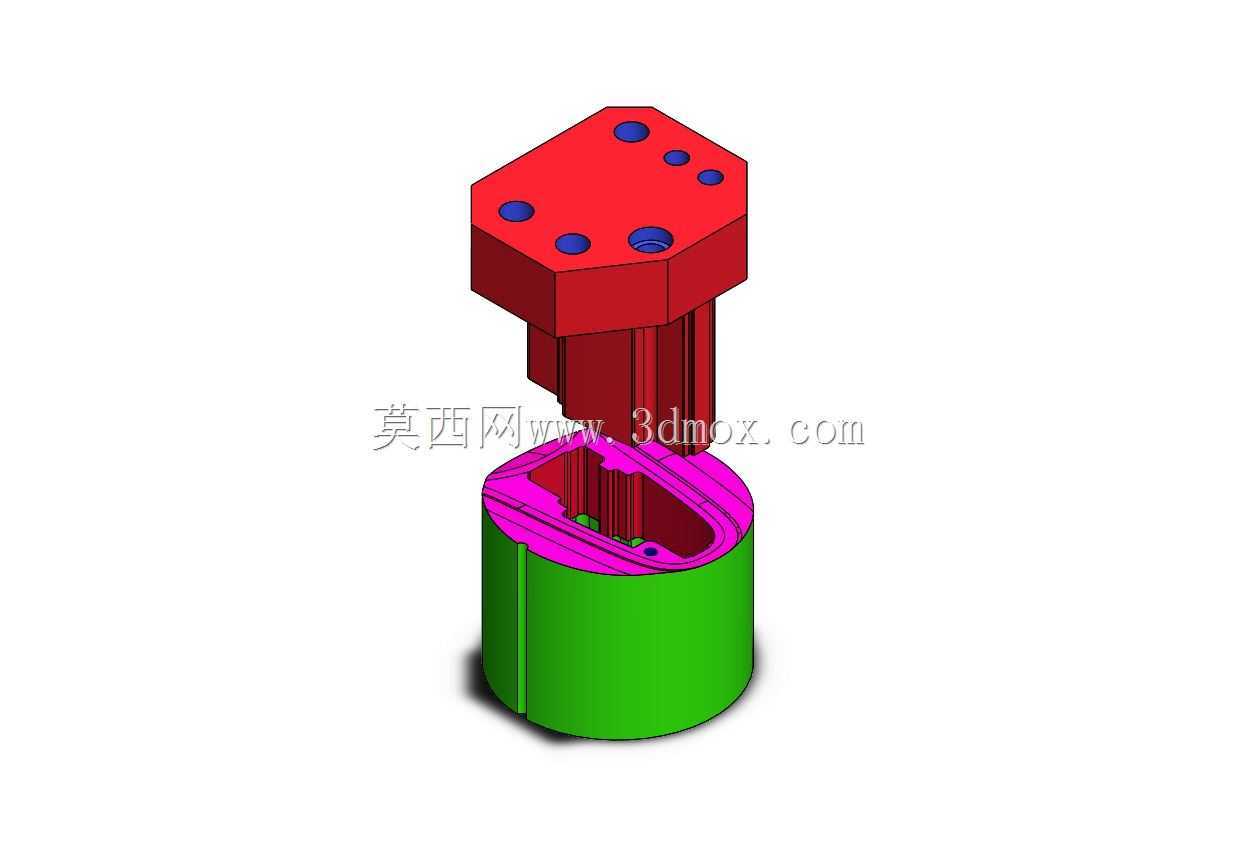

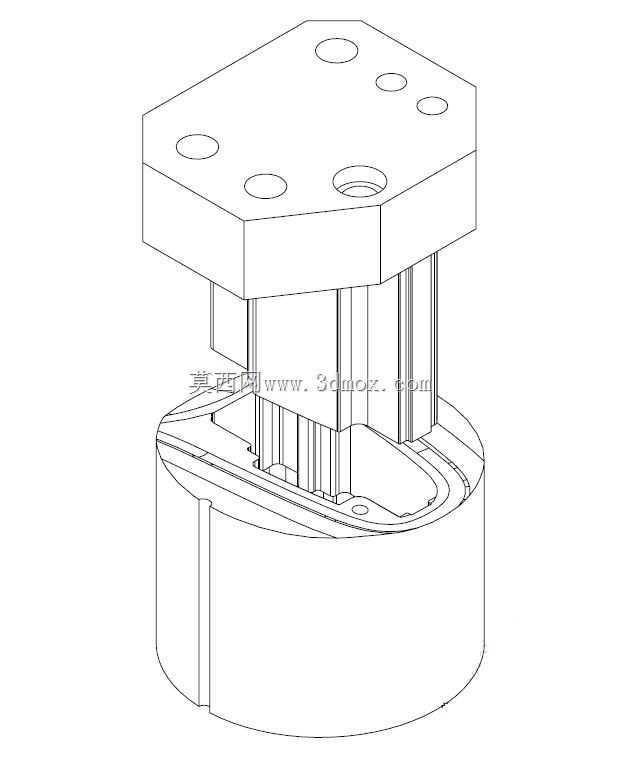

　　这套冲裁凸凹模组件是冲压工序里的核心执行部件，主要应用在薄板类零件的落料、冲孔加工场景，适配小吨位开式压力机的安装工位，日常多用于五金小零件、仪表结构件的批量冲制工序。从结构拆分来看，上部红色部件为凸模固定端，顶部的六边形法兰结构做了六个均布的沉头安装孔，用来和压力机滑块端的模柄固定板锁紧，沉孔设计可以避免螺栓头突出干涉滑块下行行程，法兰下方延伸的凸模工作段做了等截面直身设计，刃口段预留了修磨余量，多次刃磨后仍能保证冲裁间隙的均匀性。下部绿色部件为凹模固定套，内部洋红色区域是凹模型腔与卸料让位结构，型腔轮廓和凸模工作段做了精准的间隙配合，针对不同厚度的冲压板材，单边间隙控制在板厚的5%-8%区间，能有效减少冲裁断面的毛刺、塌角缺陷。

　　设计过程中优先考虑了拆装维护的便捷性，凸模与上部固定板采用过盈配合加横销防转结构，避免长期往复冲击下凸模发生周向转动，导致刃口错位啃模；凹模镶套嵌入外层固定套内，用侧面紧定螺钉锁紧，刃口磨损后只需拆下镶套修磨或者更换，无需整体拆卸模架，能大幅减少产线换模停机的时间。安装边界上，上部凸模法兰的最大外接圆尺寸适配常规160mm×160mm的模座安装面，下部凹模固定套的外径与下模座的安装止口做了公差配合，同轴度公差控制在0.02mm以内，保证上下模合模时的对中精度，避免出现间隙偏载导致的刃口崩裂。组件的工作段做了渐变让位设计，凸模非工作段比刃口段单边小0.5mm，减少和卸料板的滑动摩擦，凹模落料孔做了1°的斜度扩孔，

　　冲裁下的废料可以靠自重顺利滑落，不会堵在型腔内造成闷料故障。实际投产使用时，这套组件搭配弹性卸料板使用，能完成0.5-2mm厚度的冷轧钢板、铝板、黄铜板的冲裁加工，冲制零件的断面粗糙度可以达到Ra1.6，尺寸公差稳定在IT10级以内，完全满足普通仪表五金件的加工精度要求。结构上没有采用复杂的快换接口，兼顾了加工成本和使用可靠性，适合中小批量零件的冲压生产场景，也可以作为模块化冲裁单元集成到多工位级进模的对应工位中。
