带侧向安装缺口的凸台连接法兰结构

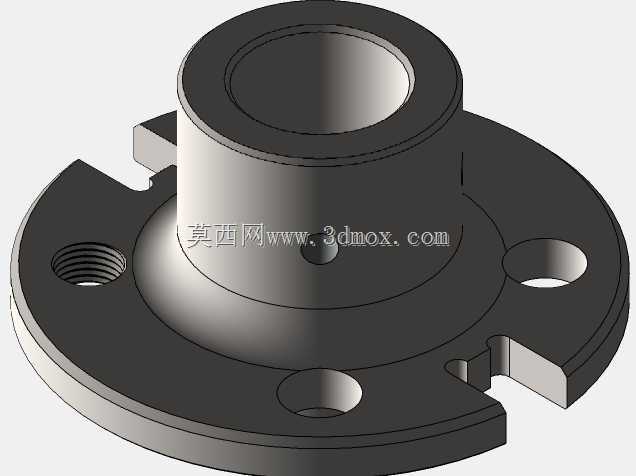

　　这类带凸台结构的异形安装法兰，常应用在传感器安装、小型流体管路对接、精密仪器组件固定的场景中，区别于标准圆形法兰的整圈螺栓孔布局，这款法兰的盘体边缘做了三处缺口式让位设计，能适配安装空间局促、周边有凸起结构干涉的装配环境，在自动化检测设备的传感单元固定、小型气动回路的阀体对接工位上，这类非整圆法兰的安装容错率比标准法兰更高，不需要额外加工让位空间就能完成装配。从结构设计逻辑来看，中心的凸起筒段是核心的对接定位结构，筒体内孔做了精加工公差带，能直接和对接轴类零件、管路接头形成间隙配合定位，不需要额外加装定位套，盘体上分布的三个光孔是主安装固定位，其中一处孔位旁加工的内螺纹孔，是用来安装防松顶丝或者接地导线的，

　　能避免对接件在设备振动工况下出现轴向窜动，盘体边缘的缺口一方面是为了避让安装基座上的原有固定螺栓，另一方面也能作为装配对位的标识，工人安装时不需要反复调整角度，对准缺口就能快速找正安装位置。在安装边界尺寸上，凸台的高度是根据对接件的插入深度设计的，能保证对接件插入后有足够的配合长度，不会因为配合段过短出现受力倾斜，盘体的外轮廓尺寸控制在刚好覆盖安装基座的密封面范围，不会因为盘体过大占用周边的走线、走管空间，法兰盘的厚度经过受力校核，在常规的1.6MPa管路压力、传感器静态承重工况下，不会出现盘体变形导致的密封失效或者固定松动。实际选型使用时，这类法兰不需要搭配定制的密封垫片，标准的O型圈就能卡在凸台根部的密封槽位置完成端面密封，

　　盘体上的安装孔做了沉头处理，内六角螺栓安装后螺栓头不会高出盘体表面，避免和周边运动部件产生刮碰，对于需要频繁拆装维护的传感检测工位，这种法兰的拆装效率比标准四孔法兰高很多，只需要拧下三颗固定螺栓就能完成组件更换，不需要拆卸周边的相邻管路或者结构件。建模过程中对所有的安装孔位、凸台配合面都做了公差标注，能直接导出工程图用于机加工生产，缺口位置的圆角处理也做了工艺优化，不会出现铣加工时的应力集中尖角，批量生产时的良率能得到有效控制。
