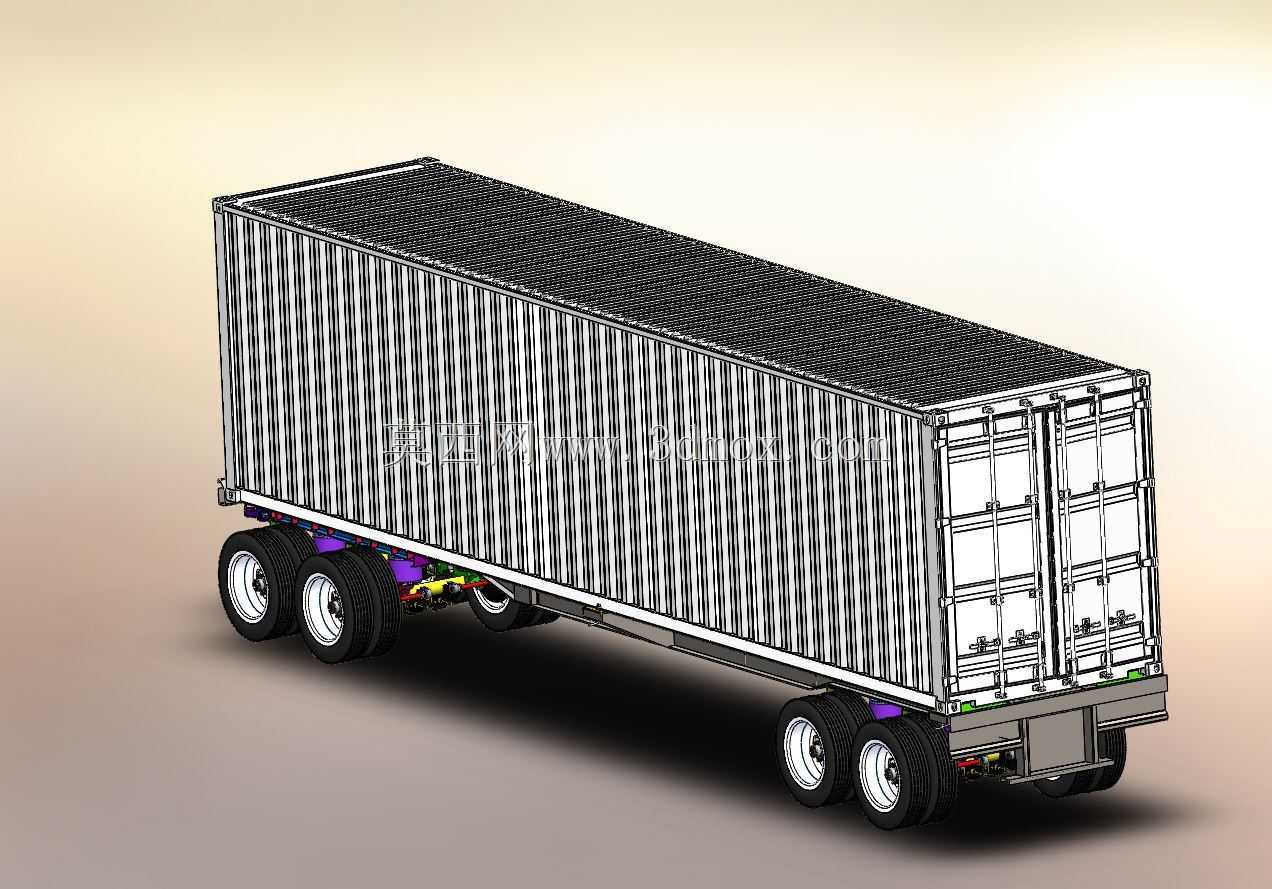

20至40英尺A型骨架集装箱半挂运输车架

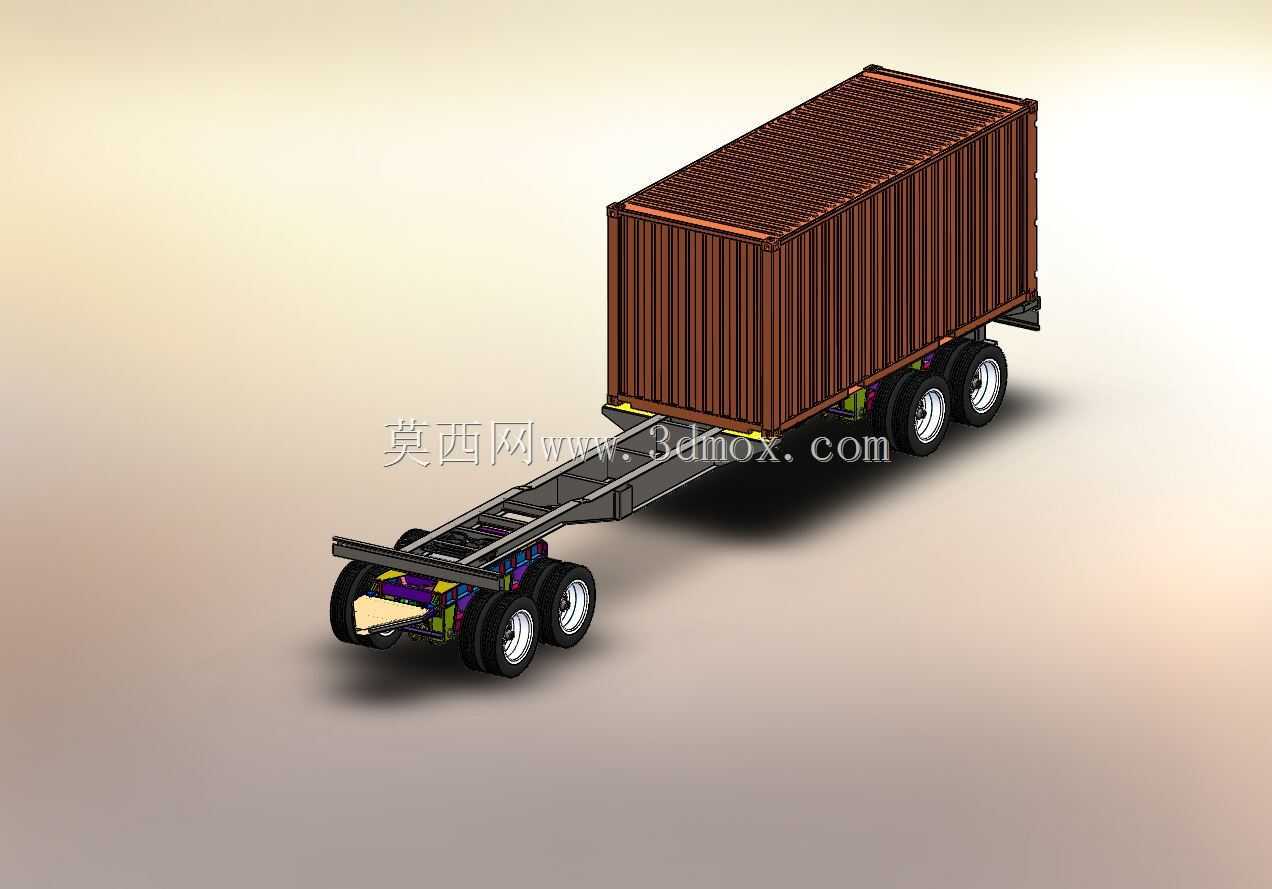

　　港口堆场短驳、干线公路集装箱转运场景里，这类可兼容20英尺与40英尺标准海运集装箱的A型骨架拖挂底盘，是多式联运体系里衔接陆路运输与海运、铁路运输的核心载具，区别于普通平板挂车，骨架式结构完全围绕集装箱锁固点位做承载设计，没有多余的平板铺装结构，整备质量更轻，额定载质量利用率更高，能在合规限重范围内最大化装载货重。从结构设计逻辑来看，车架主纵梁采用变截面工字钢结构，前段鹅颈区域做高度收窄处理，匹配牵引销与主车鞍座的安装高度，保证挂接后整车高度符合道路限高要求，同时鹅颈过渡区域做圆弧过渡分散应力，避免重载起步、紧急制动时的应力集中造成焊缝开裂。车架中段设置可滑移的集装箱锁具安装位，可根据装载的20英尺、

　　40英尺集装箱的角件间距快速调整锁止位置，锁具采用标准扭锁结构，与集装箱底部角件完全适配，锁止后可限制集装箱六个方向的自由度，避免运输过程中出现箱体移位、倾覆风险。行走系统采用双联轴布置，每轴配置双轮胎，匹配重载型板簧悬架，平衡轴结构可在不平路面保证各轮胎接地压力均匀，减少单胎过载爆胎风险，制动气路、线束沿车架纵梁内侧布置，预留与主车连接的快插接口，挂接时可快速完成气路、电路对接。车架尾部设置低位保险杠与示廓灯安装位，符合道路行驶安全规范，同时预留爬梯安装点，方便人员登车检查箱体锁固状态。设计过程中需要严格核对标准集装箱的角件位置尺寸，保证不同规格箱体装载时锁具对位精度误差控制在2mm以内，同时要校核车架在额定载荷下的弯曲挠度、

　　扭转刚度，避免重载下车架变形导致锁具卡滞无法正常开闭。牵引销位置的设置需要匹配不同马力段牵引车头的回转半径，保证整车转弯时不会出现主挂干涉，同时满足轴荷分配要求，避免主车鞍座载荷超限或者挂车轴荷过载。这类骨架挂车相比同长度平板挂车，自重降低约1.2吨，在计重收费的运输场景下能带来更优的运营经济性，同时镂空的骨架结构在雨天行驶时不会积存雨水，减少车架锈蚀风险，日常维护只需定期检查锁具磨损情况、悬架紧固件力矩、制动片磨损量即可，维护成本远低于平板类挂车。
