精密定位式工件装夹固定工装结构

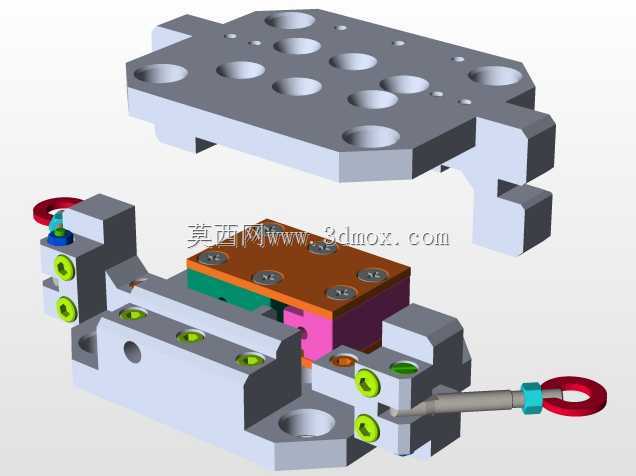

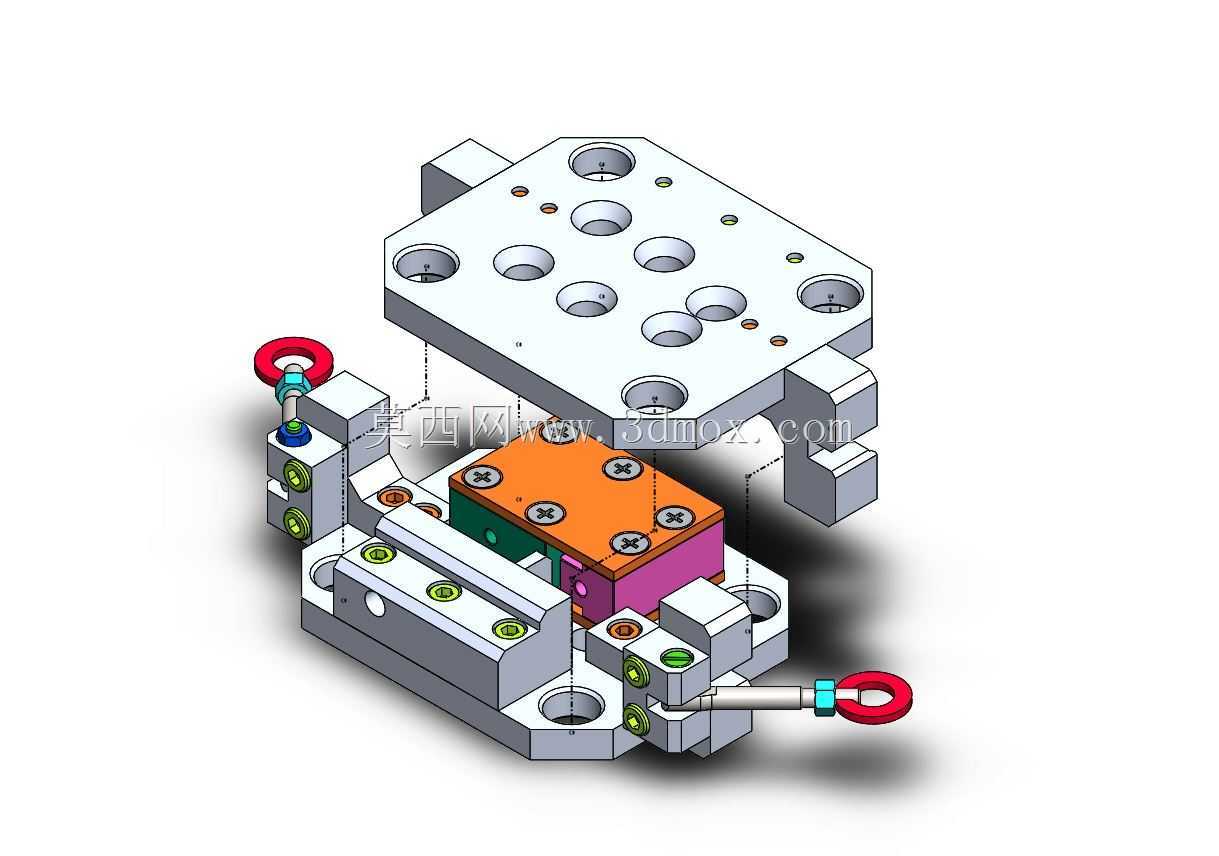

　　这套固定结构主要面向精密机加工、自动化装配工位的工件精准装夹需求，常见于小尺寸异形零部件的铣削加工、检测工位定位、组装工序夹持场景，能够在多工序流转过程中保持工件基准统一，避免重复装夹带来的形位公差累积。从结构布局来看，整体采用上下分体式基座设计，上盖板通过阵列分布的沉头孔实现与下基座的刚性连接，安装孔位的排布适配常见的机床工作台T型槽间距，也可直接通过螺栓固定在倍速线的载具板上，整体安装边界控制在小型工装的通用尺寸范围内，不会占用过多工位空间，适配多数桌面型加工设备、检测平台的安装要求。核心装夹区域采用模块化镶件设计，不同颜色的镶块分别对应工件的定位基准面、夹紧施力面与避让空腔，可根据待固定工件的外形轮廓更换对应镶块，

　　无需重新加工整套基座，大幅降低多品种小批量生产的工装制造成本。两侧设置的快换吊环并非用于起重吊运，而是方便工装在不同工位间快速转移时的手持施力点，也可搭配防坠绳使用，避免工装移位过程中滑落磕碰。侧面的锁紧机构采用旋钮式快锁设计，无需额外工具即可完成工件的装夹与拆卸，操作行程经过精确计算，锁紧时的施力方向垂直于工件定位基准面，不会对工件产生侧向推力导致定位偏移，同时锁紧力大小可通过端部的调节螺钉微调，适配不同材质工件的装夹需求，避免薄壁工件被夹压变形。基座上分布的多个定位销孔与螺纹孔，既可以作为自身组装时的工艺定位基准，保证上下基座合模时的位置精度，也可用于扩展安装检测传感器、行程开关等附属元件，适配自动化生产线的信号交互需求。

　　整套结构的导向面均做了倒角处理，合模过程中不会出现卡滞，所有外露的紧固件均采用内六角沉头设计，避免突出部分干涉工件取放或与周边设备发生碰撞，排屑槽沿基座边缘分布，加工过程中产生的切屑可顺着槽体滑落，不会堆积在定位面上影响装夹精度。
