电机转子定子叠压级进冲压工装结构

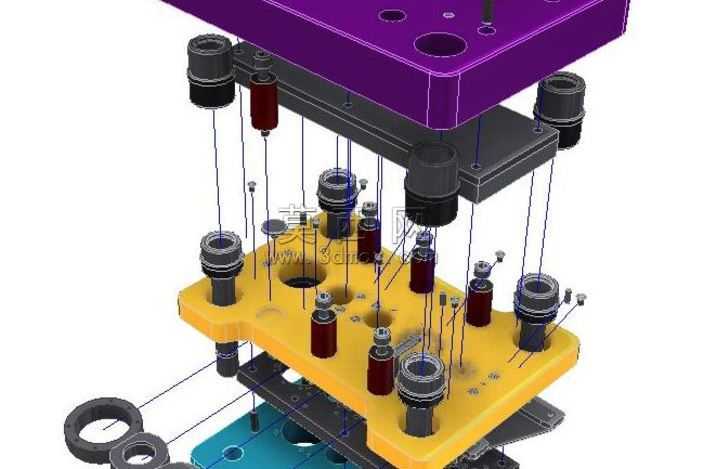

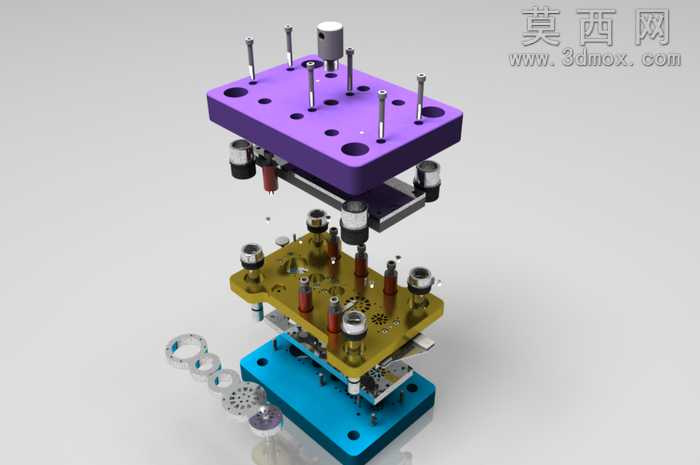

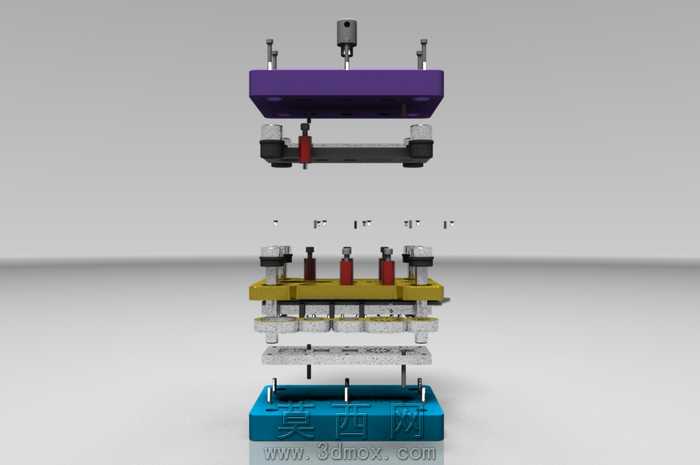

本模型为电机转子定子叠压加工用的级进冲压工装三维结构，整体采用多层板叠装式模架设计，建模过程中严格遵循冷冲压级进模的设计规范，通过三维软件完成全参数化建模，完整还原了工装从上模座到下模座的全部装配层级。上模部分以紫色模座为顶层承载基础，依次装配有模柄连接位、等高套筒、复位弹簧、凸模固定组件，其中不同直径的圆形凸模对应转子、定子冲片的不同冲裁工位，红色的矩形弹簧提供均匀的复位弹力，黑色的导套与下模导柱配合实现高精度导向，保证上下模合模时的同轴度误差控制在微米级。中间的卸料板采用黄色工程塑料材质模拟实际生产中的聚氨酯卸料板结构，板上精准排布了各个凸模的过孔、小导柱导向孔以及顶料销安装位，卸料板通过多根内六角螺钉与上模弹性组件连接，合模时压紧料带，开模时顺利将冲裁完成的料带从凸模上卸下。下模部分以青色下模座为基础，装配有凹模镶块、导柱、浮料销、定位针组件，浮料销在开模状态下将料带顶起一定高度，方便料带在工位间步距送进，定位针插入料带上的预冲定位孔，保证每一次送料的步距精度，避免冲裁叠片出现错位。建模过程中对所有标准件都按照机械设计手册的标准参数进行绘制，弹簧的自由长度、压缩量、线径，导柱导套的配合公差，螺钉销钉的规格尺寸都完全符合实际生产选型要求，渲染时对不同功能的零部件赋予了差异化的材质：模座部分采用45号钢调质后的哑光金属材质，凸模凹模采用合金工具钢的高亮抛光金属质感，弹簧采用弹簧钢的暗红色金属漆，卸料板采用聚氨酯工程塑料的半哑光黄材质，通过不同材质的区分清晰展现工装的层级结构与装配关系。设计思路上围绕电机定转子冲片的多工位级进冲裁、自动叠压的工艺需求排布工位，依次完成导正孔冲裁、转子槽冲裁、定子槽冲裁、落料叠压等工序，所有零部件之间都预留了合理的装配间隙与活动行程，不存在结构干涉，完整呈现了该类精密冲压工装的结构特点与工作原理，可用于工装结构学习、模具设计参考以及相关工艺方案的验证演示。
