框剪切抗皱荣高包装纸盒结构设计

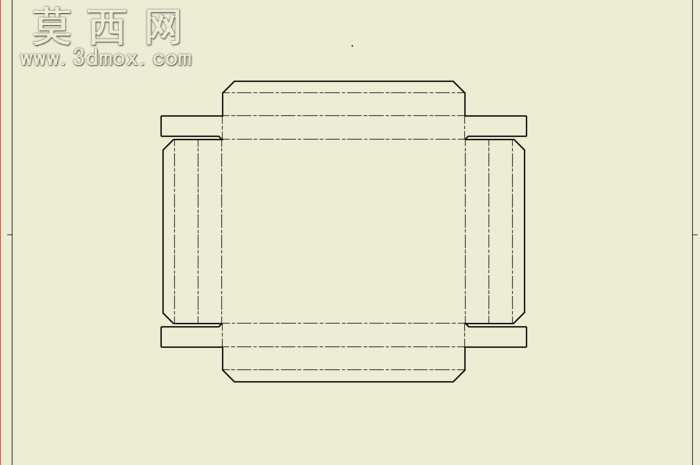

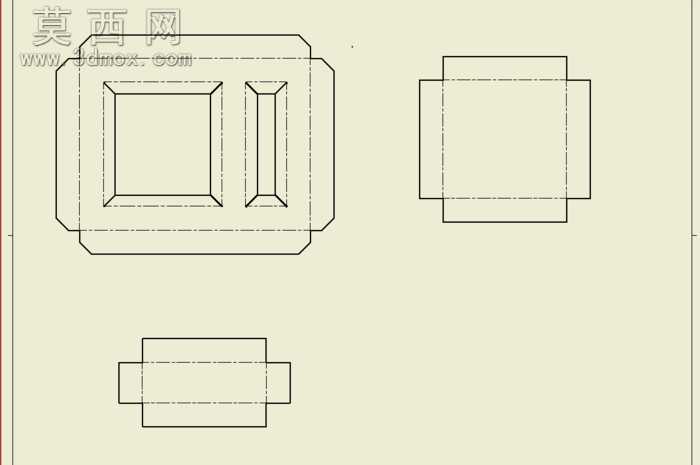

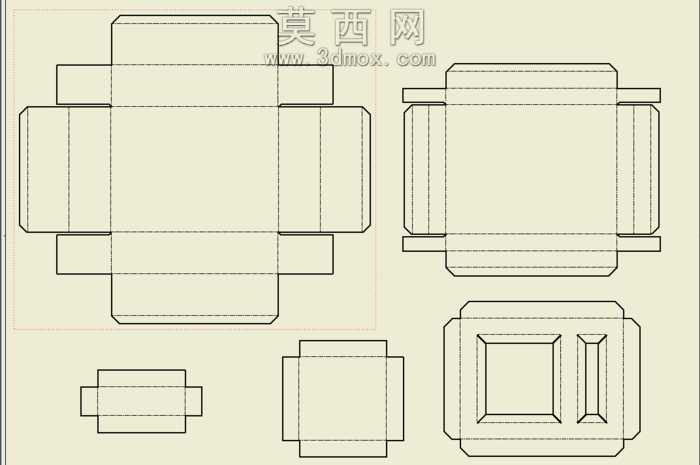

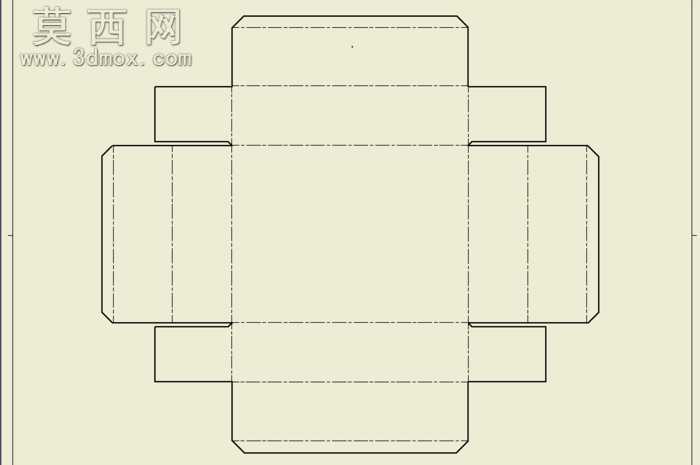

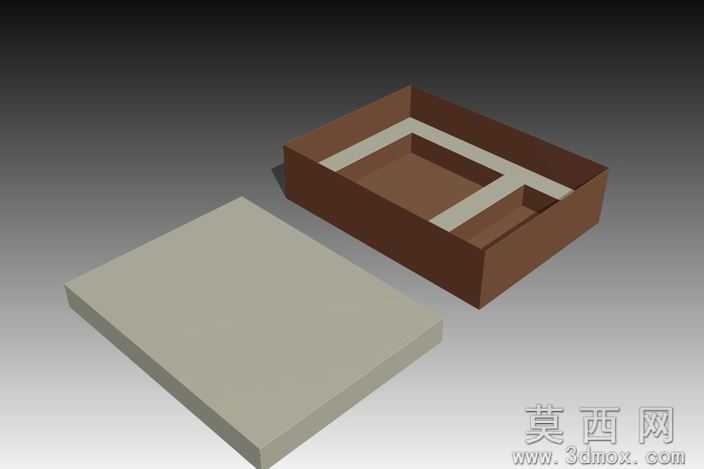

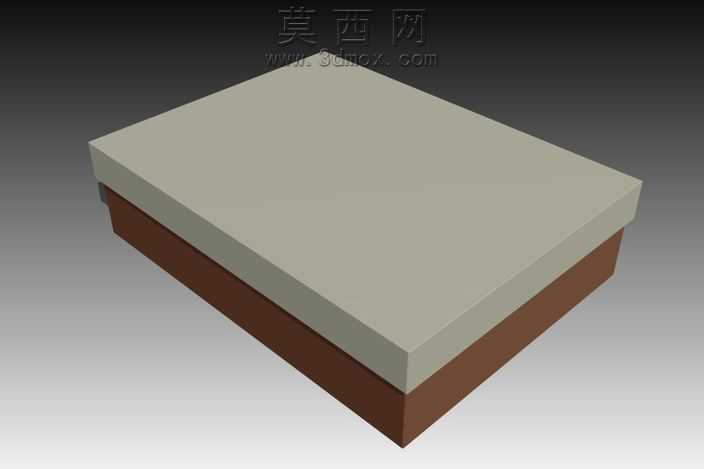

本作品为包装类折叠纸盒的三维结构设计模型，围绕框剪切工艺与抗皱成型需求完成全流程建模设计。建模阶段以包装纸盒的实际生产裁切逻辑为核心，先绘制精准的二维展开轮廓线，将盒体的主体围面、上下插合折翼、侧边锁合结构、裁切避让位逐一通过草图约束完成尺寸标定，所有折边位置均预留符合纸张弯折特性的工艺缺口，避免折叠成型时出现纸张堆叠起皱的问题。模型构建过程中，对盒体的每一处剪切边线做了工艺圆角处理，既匹配模切生产的刀具加工要求，也能减少裁切位置的应力集中，防止纸盒在组装、使用过程中出现边角撕裂的情况。针对抗皱设计需求，建模时特意在折痕位置做了压线结构的细节还原，区分了不同弯折角度对应的压线深度，让盒体在90度弯折成型时，折痕位置能够自然平顺过渡，不会出现纸张褶皱、回弹错位的问题。盒型采用经典的荣高锁底结构设计，通过三维建模验证了底部折翼的穿插锁合逻辑，确保组装后底部承重均匀，无需额外粘接即可实现稳定的承托效果。模型同时还原了盒盖的对位插合结构，插舌位置做了导向斜角与防退卡扣设计，闭合后能够紧密贴合盒体开口，避免运输过程中盒盖意外松脱。渲染阶段采用哑光浅米色卡纸材质模拟实际包装用纸的质感，所有结构线采用清晰的黑色实线区分裁切线与折痕线，直观呈现纸盒从平面展开到立体成型的完整结构逻辑，可直接用于包装模切生产的结构参考，也可作为包装结构设计的教学演示案例，帮助理解剪切工艺与抗皱结构在折叠纸盒设计中的实际应用方式，验证不同折边结构对纸盒成型效果的影响，优化包装生产的工艺合理性。
