多旋翼无人机用外转子无刷动力电机

　　这款外转子无刷电机是专为小型多旋翼无人机、航模飞行器设计的核心动力部件，区别于传统有刷电机的碳刷换向结构，采用电子换向方案，运行过程中不存在机械摩擦损耗，连续运转时的温升控制、动力输出线性度都更适配低空飞行器的长时间悬停、机动变向需求。日常作业场景里，这类电机常搭配不同规格的螺旋桨使用，可覆盖航拍测绘、农林植保、小型物流配送等多类民用无人机的动力需求，也可用于小型竞速穿越机的动力改装，适配不同KV值的绕组参数就能匹配不同尺寸的桨叶，满足拉力与转速的平衡要求。

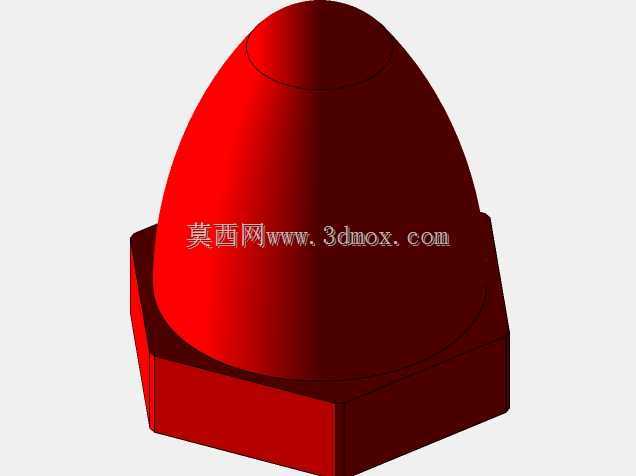

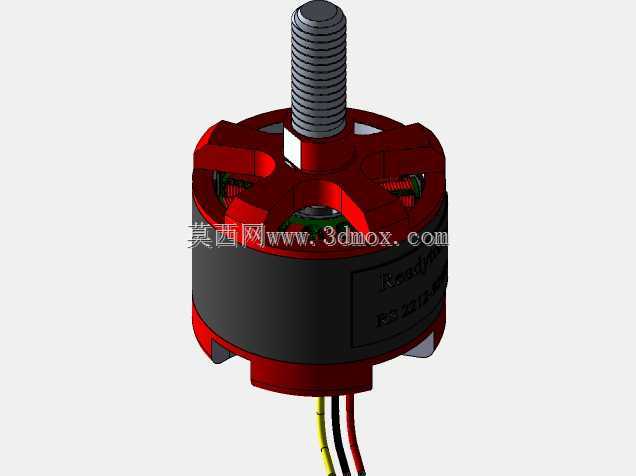

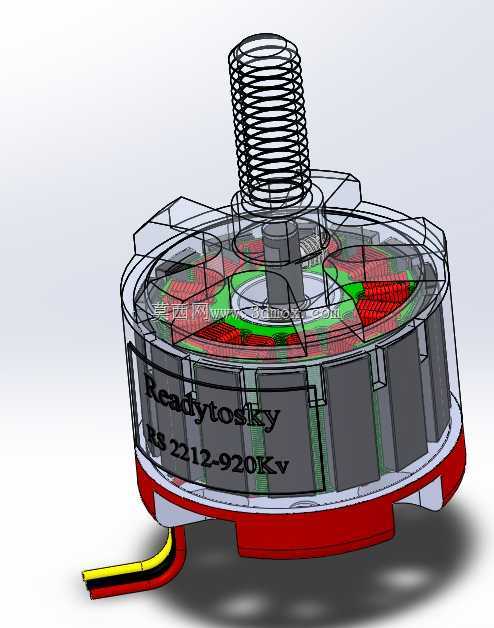

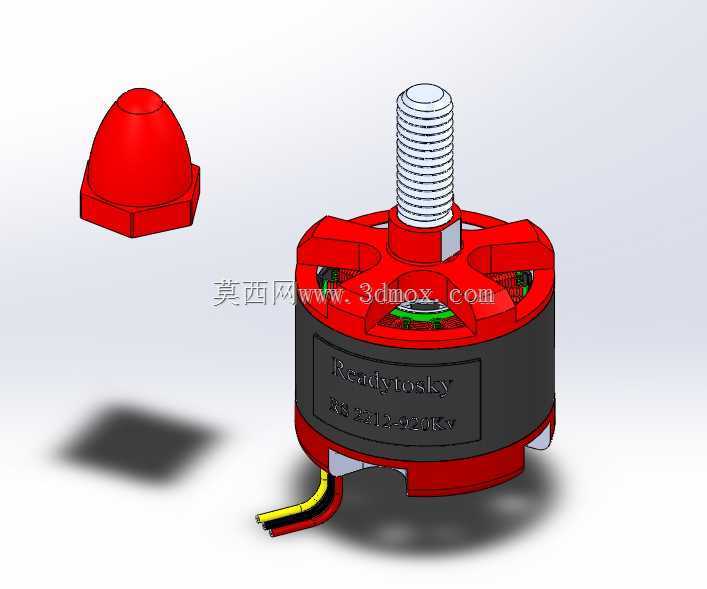

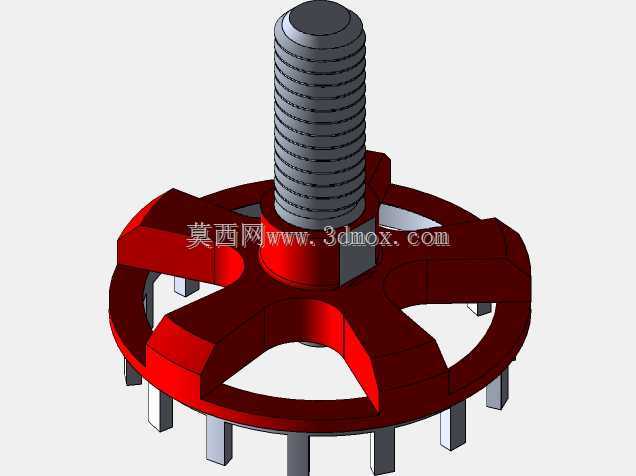

　　从结构设计来看，这款电机采用外转子布局，定子绕组固定在中心基座位置，带磁钢的转子外壳直接与输出轴、螺旋桨安装座连接，相比同尺寸内转子电机能输出更大扭矩，无需额外搭配减速齿轮组即可直接驱动桨叶，减少了传动环节的能量损耗与故障点。顶部的螺纹输出轴采用标准公制螺纹规格，配套的红色整流帽既可以锁紧桨叶防止高速旋转时松脱，也能优化桨毂位置的空气流动，减少乱流带来的动力损失。电机底部的出线端采用三根硅胶高温线，可直接匹配电调的三相输出接口，线芯的载流能力经过核算，能承载满油门运转时的峰值电流，避免线阻过大导致的发热问题。

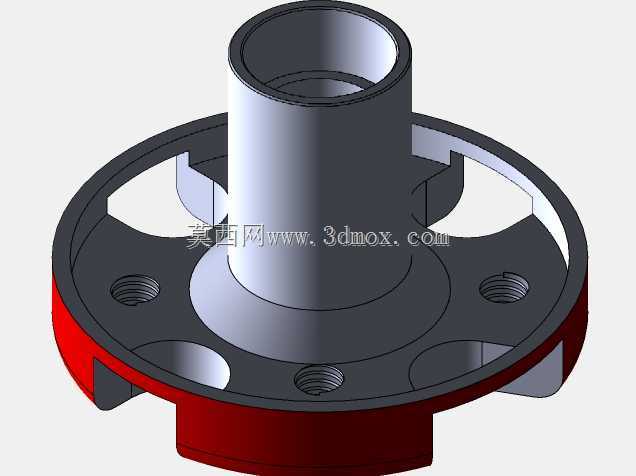

　　安装边界上，电机基座预留了标准的十字安装孔位，孔距符合主流小型无人机机臂的安装尺寸，安装时只需将电机基座贴合机臂末端的安装平面，穿入对应规格的锁紧螺丝即可完成固定，不需要额外设计转接结构。整体径向尺寸控制紧凑，不会占用过多机臂末端的空间，轴向高度经过优化，安装后不会与桨叶、机臂结构产生运动干涉。转子外壳的红色端盖上做了镂空开槽设计，一方面可以减轻电机整体的自重，降低飞行器的无效负载，另一方面能在电机高速旋转时带动空气流过定子绕组区域，带走绕组工作产生的热量，避免长时间大负载运转时出现磁钢退磁、绕组绝缘层老化的问题。

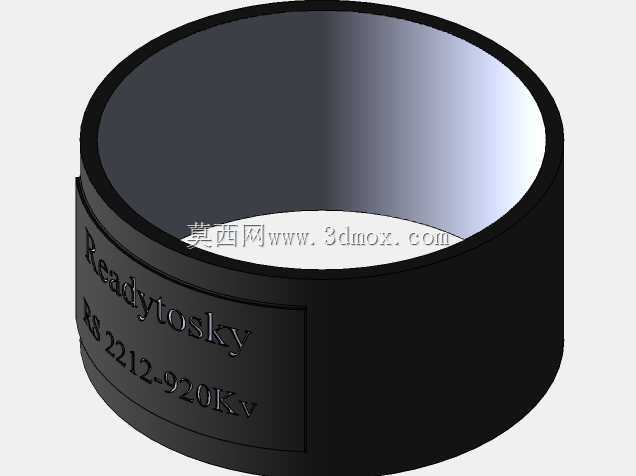

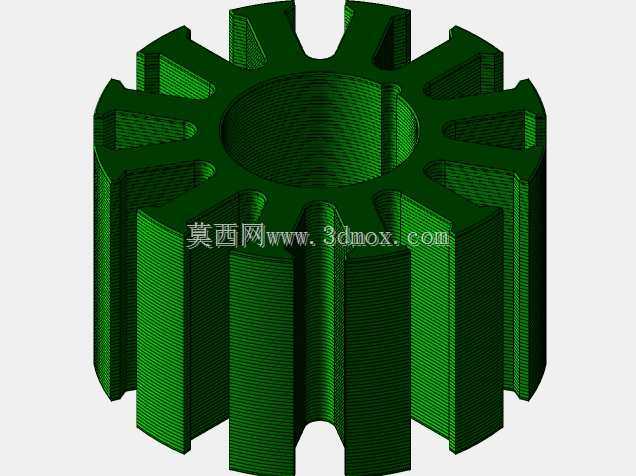

　　设计过程中，首先围绕目标起飞重量核算了单电机需要输出的最大拉力，以此倒推定子的叠厚、磁钢的牌号以及绕组的线径与匝数，确保在额定电压下电机的转速-扭矩曲线能匹配常用桨叶的负载特性，避免出现低转速下扭矩不足导致的电机堵转、烧蚀问题。转子外壳的壁厚经过反复校核，既要保证高速旋转时的结构强度，不会因为离心力出现形变破裂，也要尽可能控制壳体重量，提升电机的功率重量比。输出轴的螺纹长度经过匹配计算，既能满足双桨叶、桨夹的安装厚度需求，也不会因为螺纹过长导致整流帽无法锁紧，留下桨叶松脱的安全隐患。中心轴与轴承的配合公差选用过渡配合，既保证轴转动时的同轴度，减少高速运转时的径向跳动，也方便后期维护时的轴承更换。

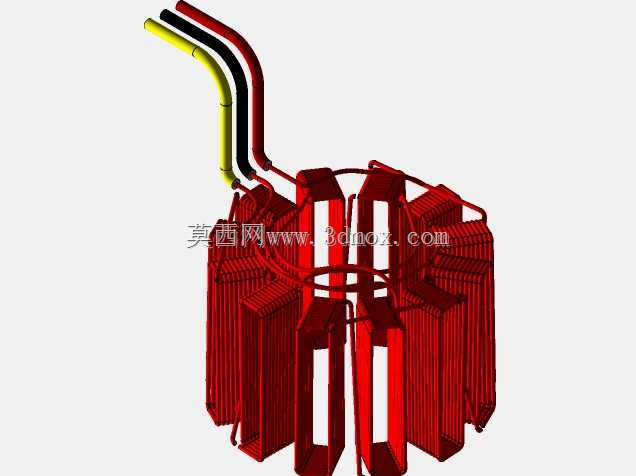

　　实际使用中，这类电机的运转平顺性直接影响无人机的飞行稳定性，设计时对转子做了动平衡校正，将高速旋转时的振动量控制在极低范围，避免振动传递到机身影响航拍设备的成像清晰度，也能减少机臂结构的疲劳损耗。电机的防水等级满足日常户外作业的基本需求，可应对小雨、潮湿环境下的飞行需求，不需要额外做防水处理即可在常规气象条件下使用。绕组部分采用多股并绕的工艺，降低高频工作下的集肤效应，提升电机的效率区间，让电机在悬停这类常用工况下处于最高效率区间，延长电池的续航时间。
