轧机加热炉支撑冷却管道系统结构

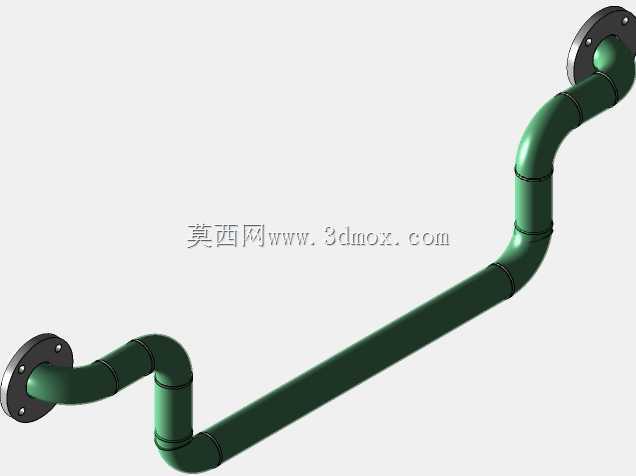

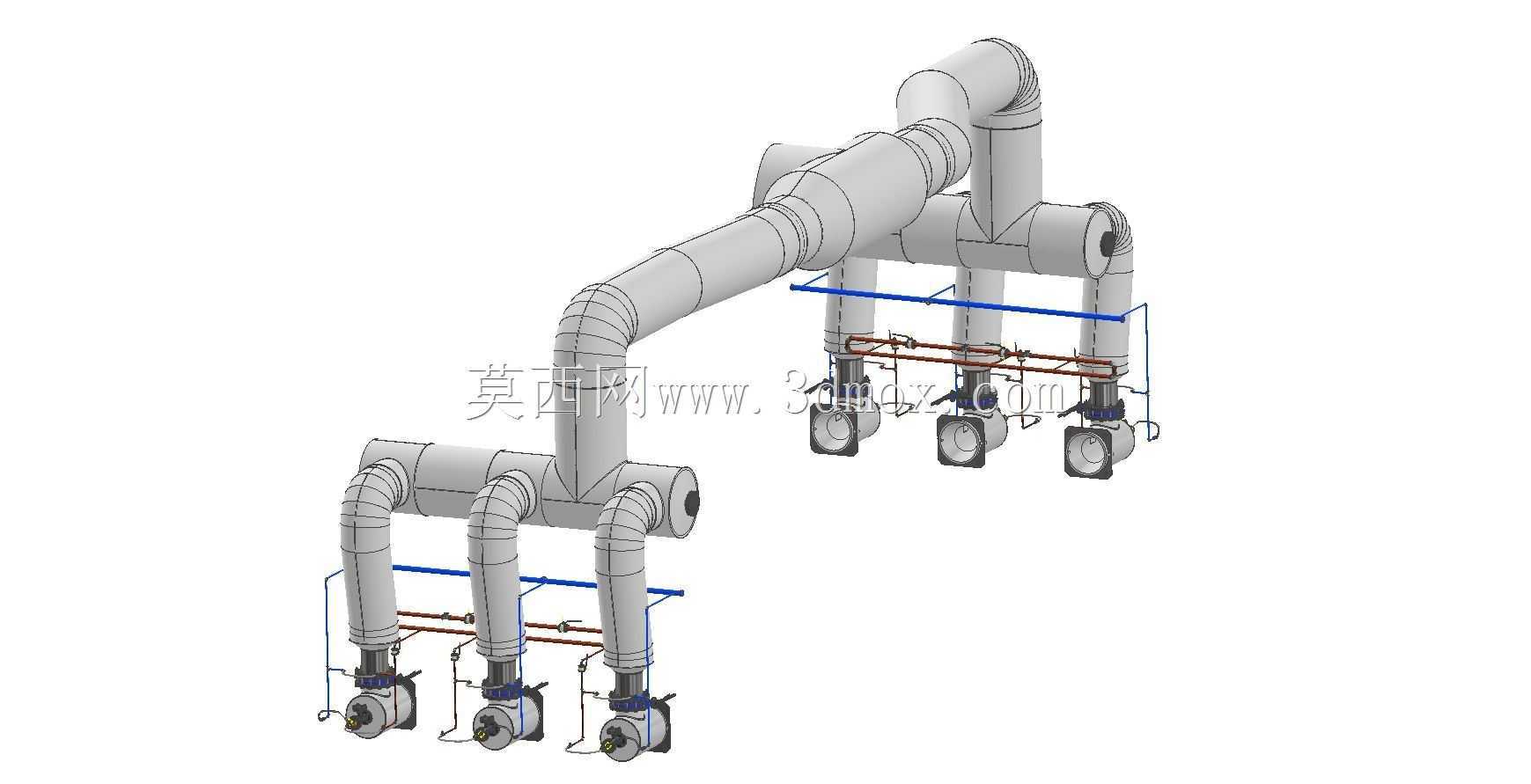

　　在热轧产线的加热炉区段，支撑钢坯输送的炉辊长期处于1000℃以上的高温辐射环境，若没有配套的冷却管路持续带走热量，炉辊轴颈会在短时间内出现蠕变变形，直接导致钢坯输送卡滞、跑偏，甚至引发非计划停炉，这套冷却管道结构正是针对该工况设计的炉辊配套冷却载体。整套管路采用对称式分支布局，主管道沿加热炉侧部纵向排布，根据炉辊的安装间距等距分出支路，每一条支路对应一组炉辊的轴承座冷却腔，确保每一个受热的支撑点都能获得稳定的冷却介质流量。设计阶段首先核算了炉区不同位置的热负荷差异，靠近加热段出口的炉辊受钢坯传导热更高，因此对应支路的管径做了梯度调整，避免远端支路流量不足导致的局部过热。管路的弯头全部采用大曲率半径的冲压弯结构，

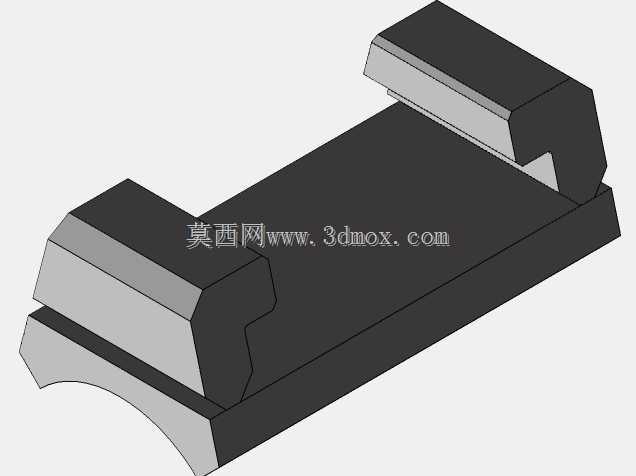

　　减少冷却介质在管内的沿程阻力，同时避免直角弯头处长期受介质冲刷出现的壁厚减薄问题，延长管路在高温环境下的使用寿命。管路与炉体钢结构的连接全部采用带隔热垫层的管夹固定，既可以吸收管路通冷热介质时产生的热胀冷缩位移，也能阻断炉体热量通过管夹直接传导到管路外壁，减少不必要的热损失。从安装边界来看，整套管路的排布完全避让开炉区的检修通道与钢坯运行空间，主管道中心线距离炉侧立柱的预留间隙满足日常巡检的操作需求，支路与炉辊轴承座的连接端预留了足够的法兰拆装空间，不需要额外拆除周边结构就能完成密封件更换与管路检修。管路下部的排污阀组统一排布在同一标高位置，方便定期排放管内的锈蚀杂质与沉积污垢，避免支路堵塞造成的冷却失效。

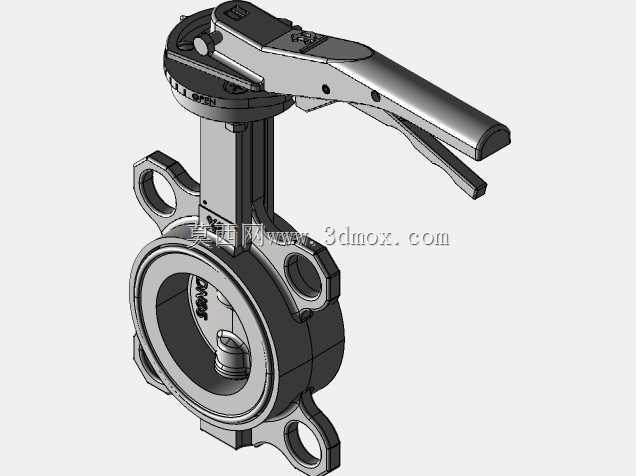

　　在管路的最高点设置了自动排气结构，设备初次投用或者检修后充介质时，可以自动排尽管内的空气，防止气阻导致的冷却介质循环不畅。考虑到炉区现场的焊接作业受限，所有管路的分段接口全部采用法兰连接，出厂前完成预组装与压力试验，现场只需要完成法兰对位紧固就能完成安装，大幅缩短产线检修的施工周期。管路外壁根据不同区段的温度做了分层隔热处理，靠近炉体的高温段包覆了耐高温的隔热层，减少管路表面的散热损失，同时避免现场巡检人员误触发生烫伤。每一条支路都设置了独立的流量调节阀门，可以根据对应炉辊的实际温度调整冷却介质流量，在保证冷却效果的前提下尽可能降低介质输送的能耗，避免过度冷却造成的能源浪费。整套结构的受力核算充分考虑了管路自重、

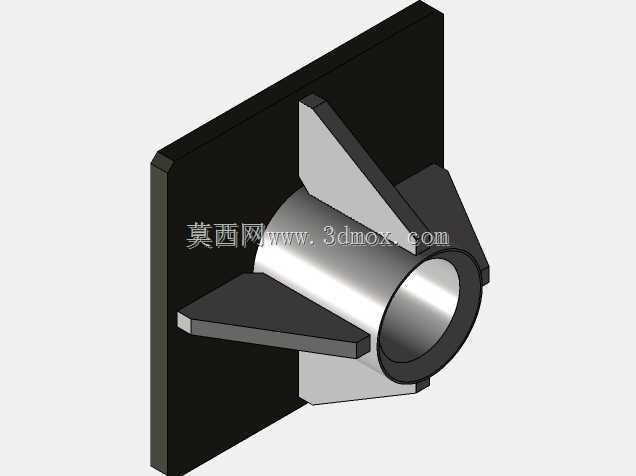

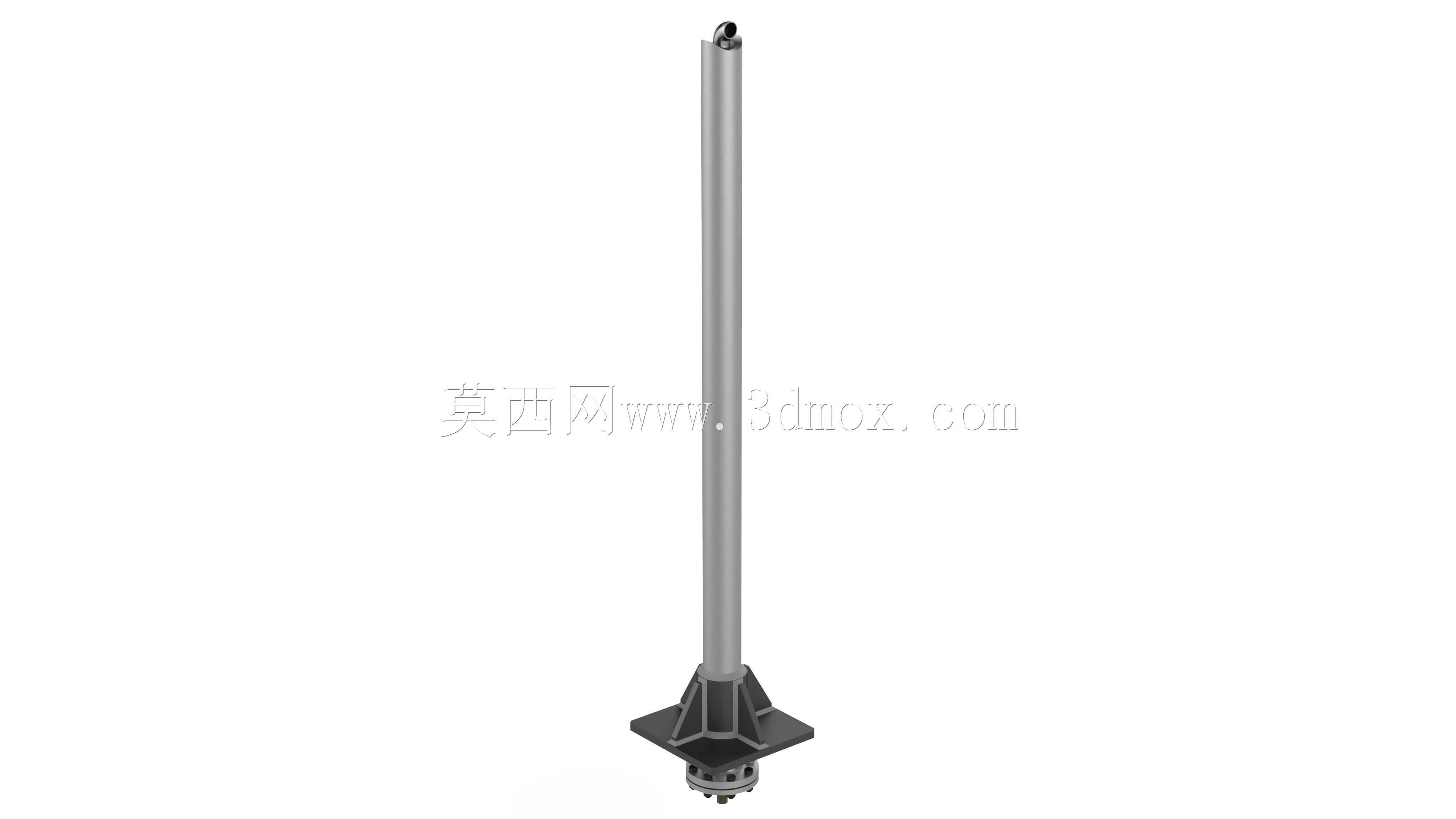

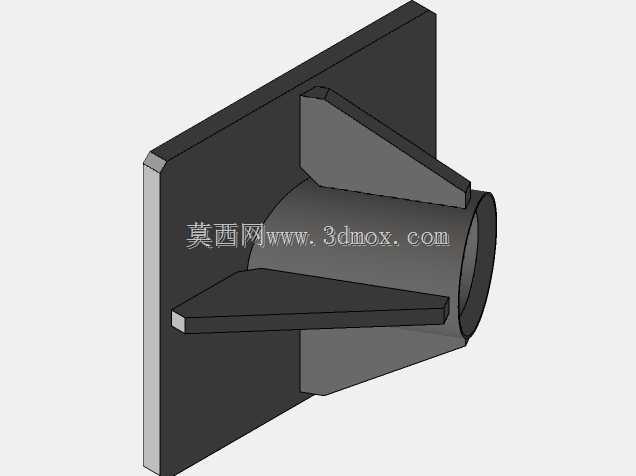

　　介质重量以及炉区振动带来的动载荷，管夹的固定间距经过严格计算，避免管路在长期运行中出现挠度变形导致的接口渗漏。分支管路的排布走向充分结合了炉区现有钢结构的位置，尽可能依托现有炉体立柱做支撑，减少额外的支撑构件用量，降低整体结构的制造成本。在管路与炉体耐火材料的接触位置，专门设置了隔热挡圈，避免管路长期挤压耐火材料造成局部破损，影响加热炉的保温效果。这套冷却管路的结构逻辑完全围绕热轧加热炉的实际工况展开，没有冗余的结构设计，每一处分支、每一个固定点都对应明确的功能需求，既满足高温环境下的长期稳定运行要求，也兼顾了现场安装、检修、维护的操作便利性，能够为炉辊的持续稳定运行提供可靠的冷却保障，避免因冷却失效导致的设备故障与产线停机。
