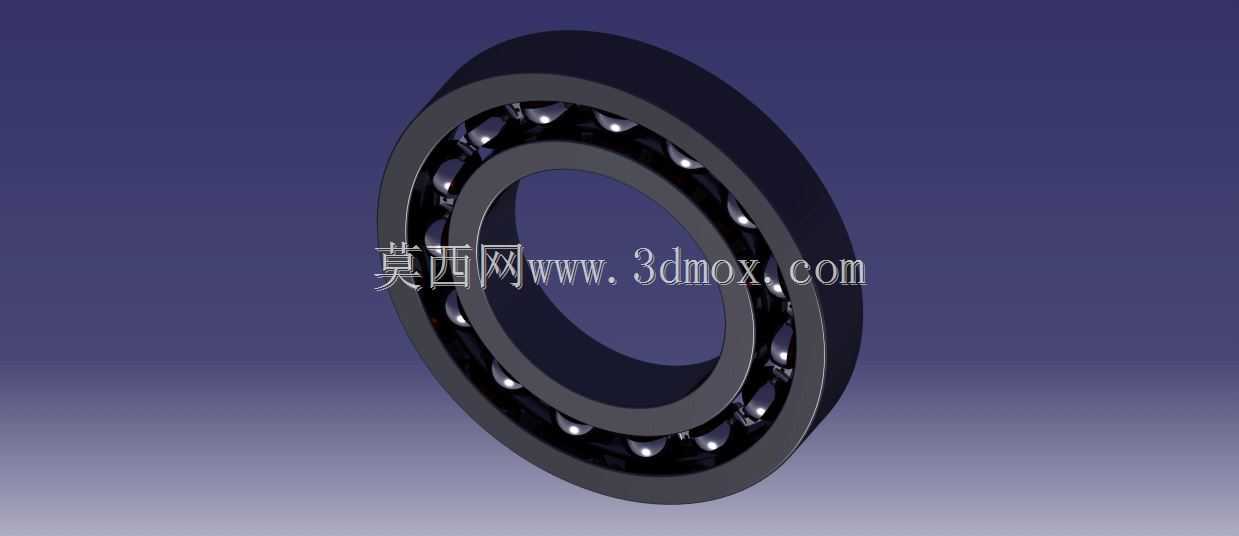

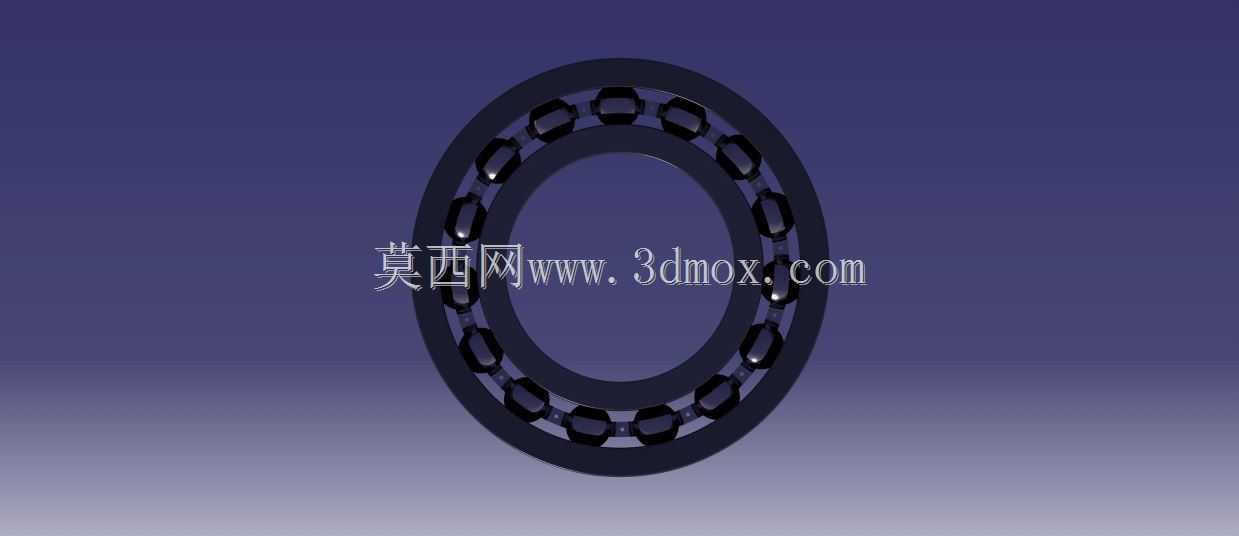

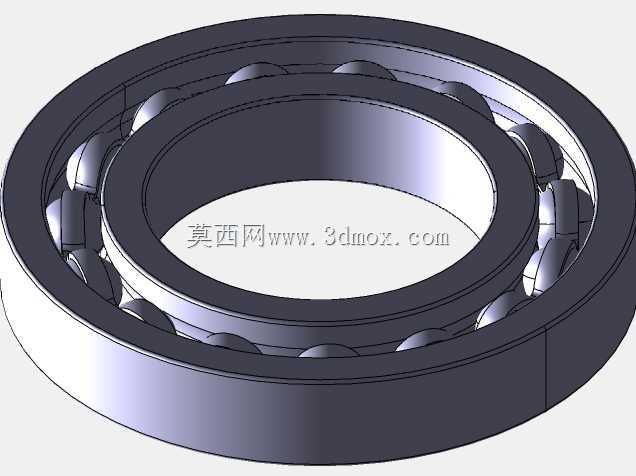

16006型深沟球轴承三维结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，16006系列属于薄壁型深沟球轴承，相比同内径的标准6000系列轴承，其截面厚度更薄，径向安装空间占用更小，适配对径向尺寸有严格限制的轻载传动场景。这类轴承常见于中小型电机输出端、精密仪器仪表转轴、办公自动化设备辊轴、医疗器械传动机构以及轻型输送线的从动辊支撑位，在承受纯径向载荷的同时，也可承受一定限度的双向轴向载荷，适合中低转速下的连续运转工况。

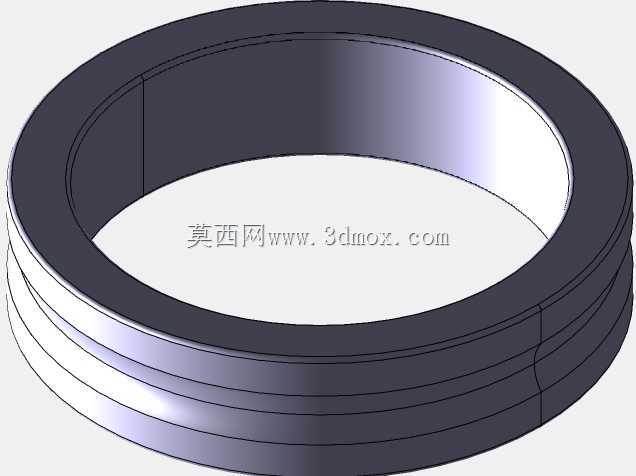

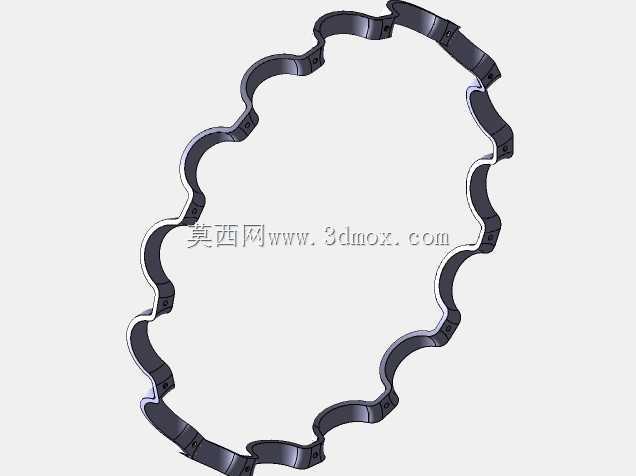

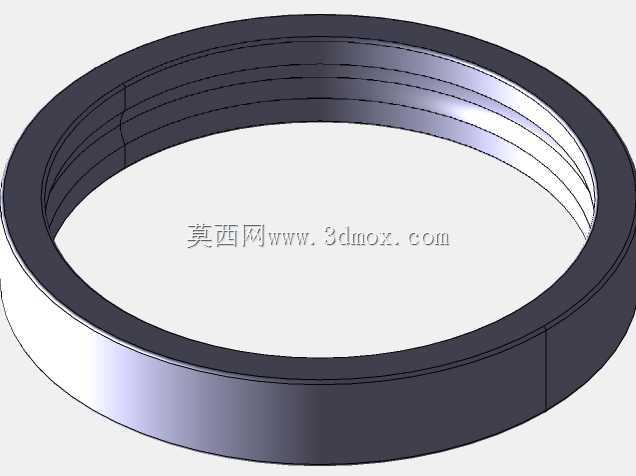

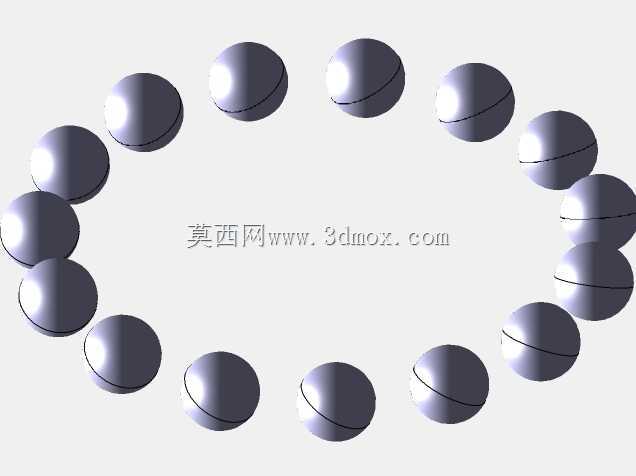

　　从结构设计逻辑来看，该轴承采用典型的深沟滚道构型，内圈与外圈的滚道曲率略大于钢球直径，保证钢球在滚道内可实现低摩擦滚动，同时滚道的侧向挡边可限制钢球的轴向位移，实现双向轴向定位。保持架采用浪形冲压保持架结构，将每粒钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生滑动摩擦与运转噪音，同时保证各钢球受力均匀，提升整体运转稳定性。设计过程中需要严格控制内圈内径、外圈外径的尺寸公差，以及内圈与外圈的径向跳动、端面跳动精度，这直接决定轴承安装后的同轴度与运转平稳性，对于精密传动场景，滚道的表面粗糙度需要控制在合理区间，降低运转过程中的摩擦损耗与振动噪声。

　　安装边界方面，16006轴承的内径为30mm，外径为55mm，装配宽度为9mm，设计配套安装位时，与内圈配合的轴颈公差通常选取k6或m6过渡配合，与外圈配合的轴承座孔公差选取H7或J7配合，过盈量不宜过大，避免薄壁外圈产生变形挤压滚道，导致运转卡滞或预紧力异常。轴向固定通常采用轴用弹性挡圈配合孔用弹性挡圈的方式，也可根据安装空间选择端盖压紧的固定形式，由于该系列轴承壁厚较薄，装配时严禁直接敲击轴承套圈端面，需采用专用套筒均匀施压，将轴承平稳压入安装位，避免套圈变形导致精度丧失。

　　实际应用中，这类薄壁深沟球轴承的极限转速略低于同内径的标准厚度深沟球轴承，选型时需要核算工作转速是否在轴承允许的极限转速范围内，同时根据实际承载情况计算额定动载荷与额定静载荷的安全系数，对于存在冲击载荷的工况，需要适当放大选型安全裕度，或选用带密封结构的同型号轴承，避免外界粉尘、水汽进入滚道内部，加速钢球与滚道的磨损。三维建模过程中，需要准确还原钢球与滚道的接触曲率，以及保持架的兜孔间隙，保证装配后钢球可在滚道内自由转动，无干涉卡滞情况，同时还原轴承的倒角、越程槽等工艺细节，保证模型可直接用于装配干涉检查、运动仿真以及工程图导出。在整机装配仿真阶段，可通过该模型验证轴系与轴承座的安装空间是否匹配，检查密封件、锁紧件与轴承的位置是否存在干涉，提前规避实际加工装配中可能出现的尺寸冲突问题。对于设备维护场景，准确的轴承模型也可用于备件选型核对，避免因型号混淆导致的备件错配问题，保障设备维修后的运转精度与使用寿命。
