AutodeskInventor设计涡轮增压器叶轮结构

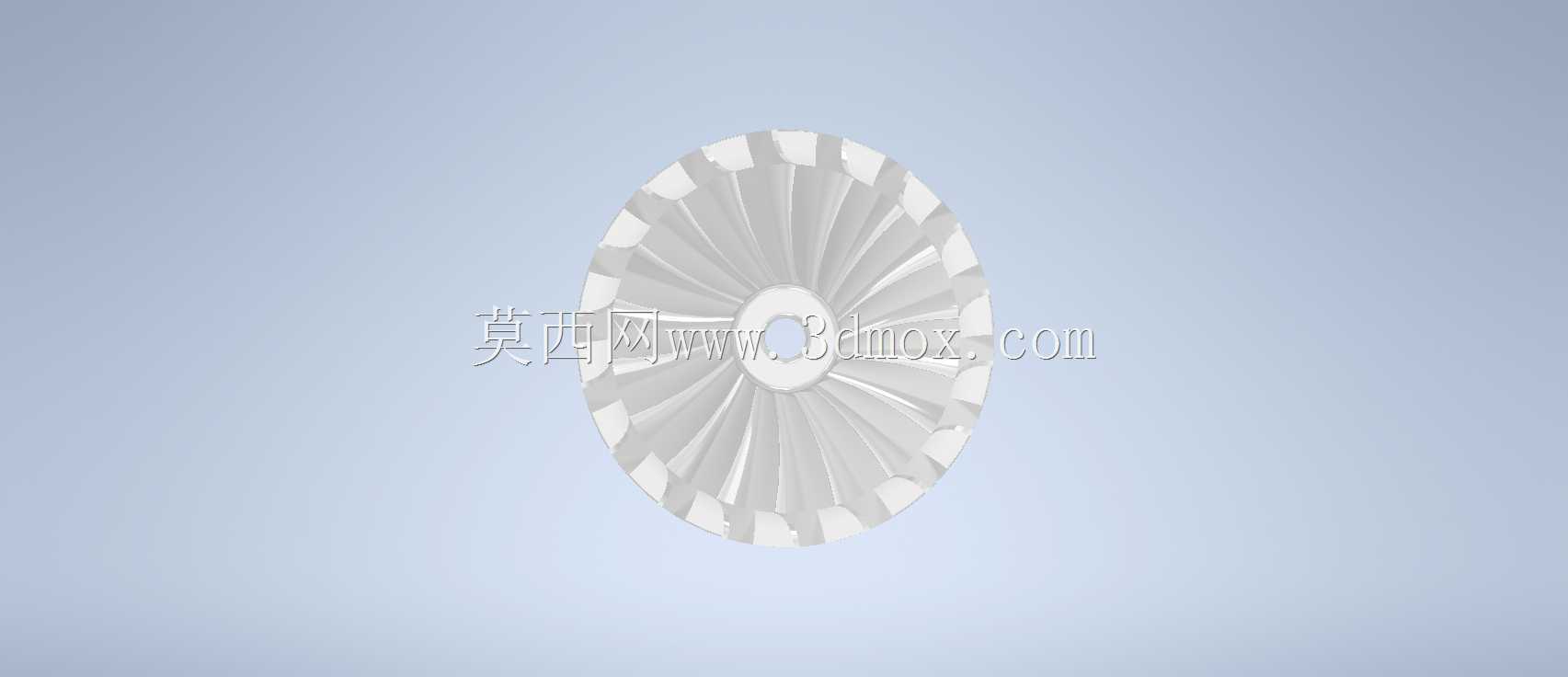

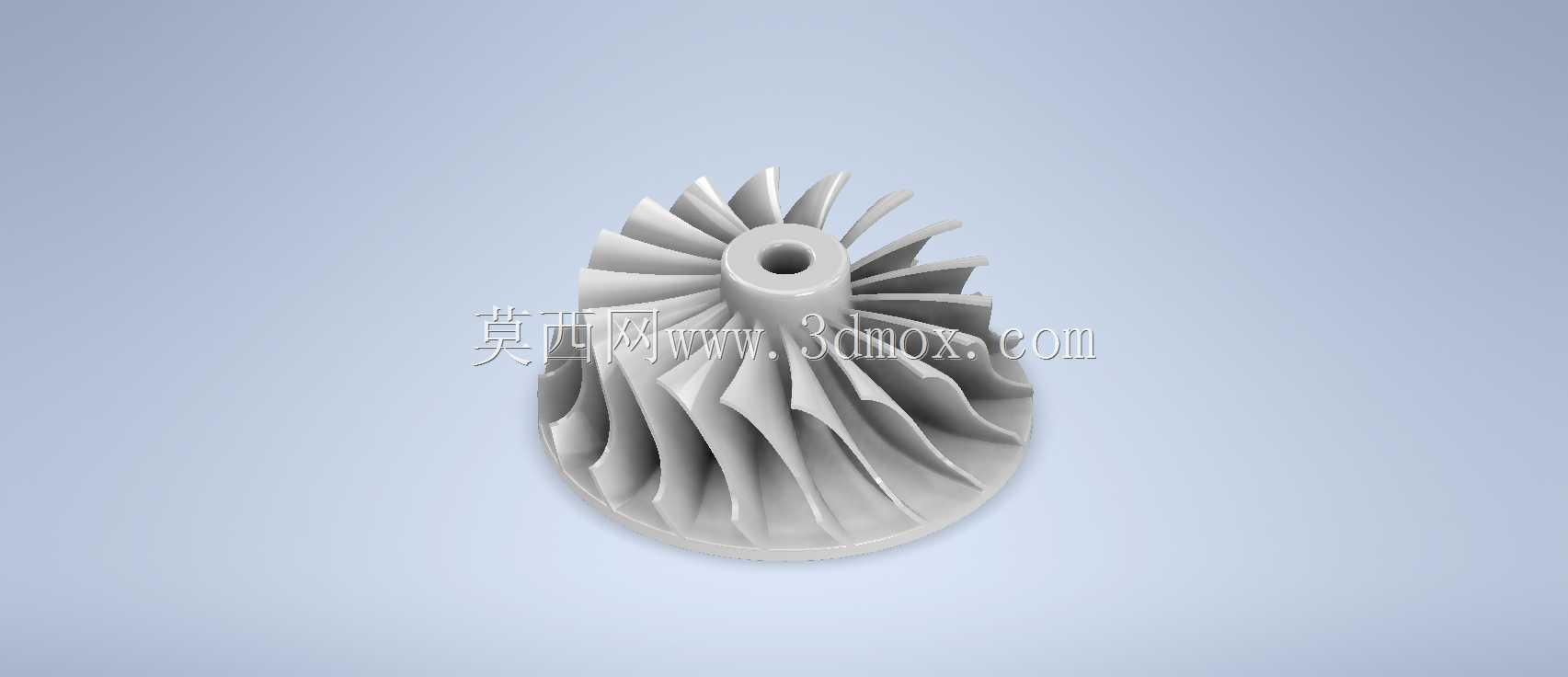

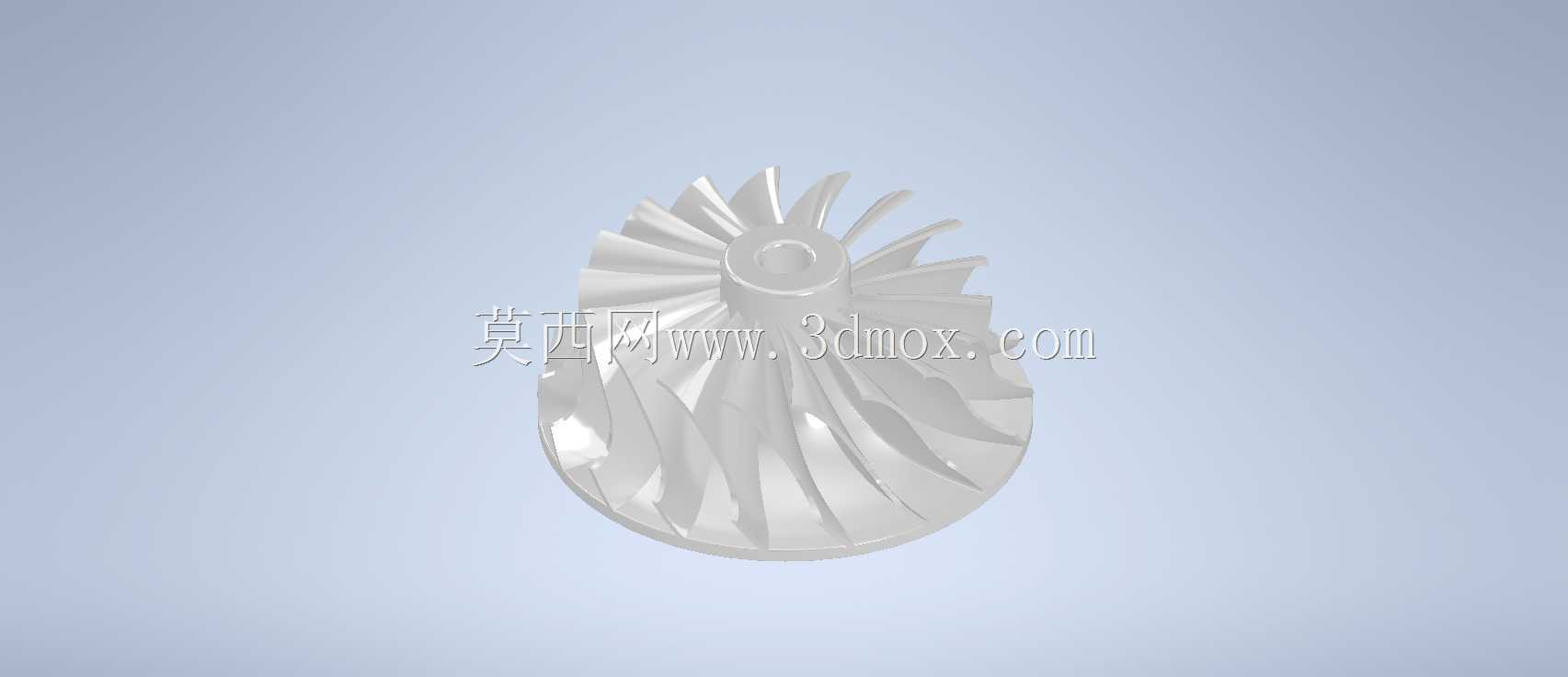

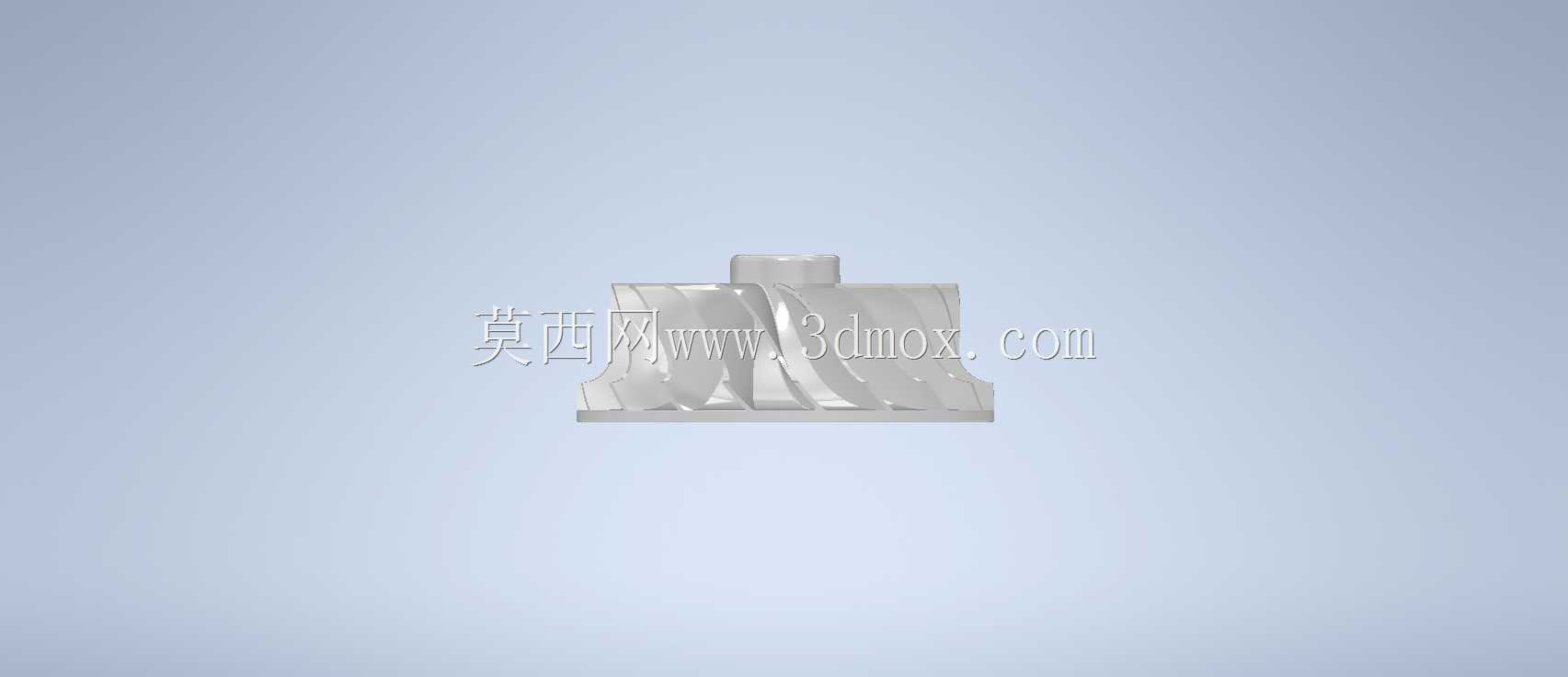

　　涡轮增压器叶轮是车用及工业动力增压系统里的核心做功部件，日常接触到的柴油商用车、小排量汽油乘用车、非道路工程机械的动力单元里，这类叶轮都承担着将发动机排出的高温废气动能转化为压缩空气动能的核心作用，直接决定增压系统的压比、响应速度与整机动力输出上限。做这类叶轮的三维结构设计时，首先要跳出普通回转类零件的设计逻辑，不能只按静态强度校核来定结构，要同时兼顾高速旋转下的离心力载荷、高温废气冲刷下的热变形量、气流沿叶片流动时的气动效率这几个核心约束。从结构上看，这类径向式涡轮叶轮的叶片采用三元流曲面构型，叶片从中心轮毂位置沿径向向外延伸，同时伴随沿周向的扭曲弧度，每一片叶片的进出口安装角都经过气流流场仿真迭代，

　　目的是让废气进入叶轮流道时尽可能减少气流冲击损失，在叶轮高速旋转时能顺畅将气流的动能与压力能传递给同轴的压气机叶轮，实现进气增压的效果。中心的轮毂位置设计有带定位台阶的安装孔，孔的内径尺寸与增压器转子轴的轴径做过渡配合，安装端面预留有锁紧螺母的贴合面，安装时要保证叶轮端面与转子轴的垂直度公差控制在0.02mm以内，避免高速旋转时出现动不平衡量超标的问题，要知道这类叶轮的日常工作转速普遍在每分钟十几万转，哪怕微米级的形位公差偏差，都会带来整根转子轴的振动超标，直接损坏增压器的浮动轴承与密封组件。叶轮的整体外径尺寸要匹配增压器的涡壳流道尺寸，叶片的外边缘与涡壳内壁之间的间隙控制在0.15-0.3mm之间，间隙过大会造成叶顶漏气损失，

　　降低增压效率，间隙过小则会在热态工况下因为叶轮与涡壳的热膨胀量差异，出现叶片擦碰涡壳的故障。叶片的厚度从根部到顶部做渐变减薄设计，根部位置厚度最大，用来承担高速旋转时的离心拉应力，避免叶片在高转速下出现根部断裂的失效问题，顶部位置厚度适当减薄，一方面降低叶轮整体的转动惯量，让增压器在发动机工况变化时能更快提升转速，减少涡轮迟滞现象，另一方面也能优化叶顶位置的气流流动状态，减少涡流损失。设计过程中还要考虑叶轮的动平衡去重结构，通常会在叶轮的后端轮毂位置预留去重环带，方便零件加工完成后做动平衡校正时，通过去除少量材料将整根转子的不平衡量控制在允许范围内。从实际应用场景来看，这类叶轮除了车用动力领域，在小型燃气轮机、工业空压机、

　　航空辅助动力单元里也有类似结构的应用，不同场景下的叶轮只是在叶片数量、扭曲角度、材质选型上有差异，核心的结构设计逻辑是相通的：都是通过曲面叶片的高速旋转实现能量转换，都需要在结构强度、气动效率、转动惯量三者之间找到最优的平衡。做三维建模时，这类曲面零件不能用简单的拉伸、旋转特征来生成，需要先通过流场计算得到叶片不同截面的翼型坐标点，再通过放样、曲面缝合的方式生成完整的叶片实体，之后对叶片与轮毂的连接位置做圆角过渡处理，避免应力集中，圆角的半径不能过大，否则会改变叶轮流道的有效通流面积，影响气流的流动状态，也不能过小，否则起不到缓解应力集中的作用。安装边界方面，叶轮装入涡壳后，轴向位置要通过转子轴上的定位台阶来限定，轴向窜动量要控制在增压器设计允许的范围内，保证叶轮在全工况温度区间内，既不会和涡壳的端面发生摩擦，也不会因为轴向位置偏移导致叶片进出口与流道的对中偏差，影响增压效率。日常做这类零件的结构校核时，不能只做常温下的静应力分析，还要导入材料在高温工况下的力学性能参数，做离心力与热载荷耦合的应力仿真，同时要做模态分析，校核叶轮的固有频率，避开转子轴工作时的激振频率，防止出现共振导致叶片断裂的故障。
