带承载块的仓储物流托盘结构设计

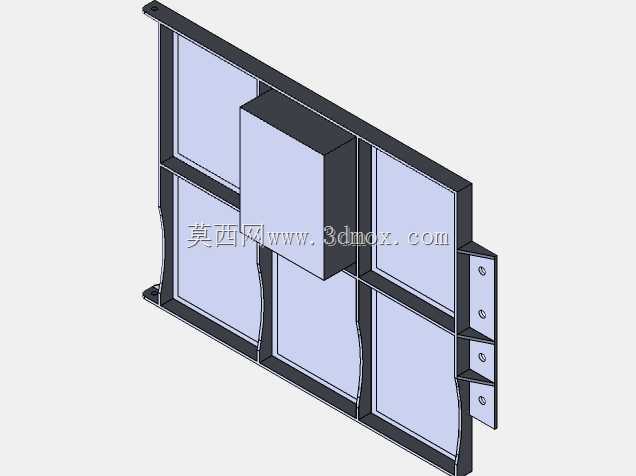

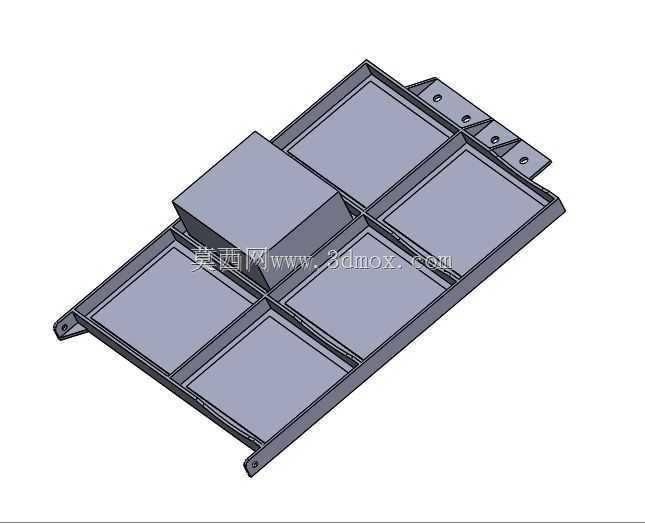

　　在自动化仓储、车间工序间物料转运的场景里，托盘作为最基础的单元载具，其结构合理性直接影响物料周转效率、堆垛安全性以及自动化设备对接的顺畅度。本次设计的托盘结构，针对带固定安装位的重型块状物料转运需求做了针对性优化，区别于常规平面平托盘的通用化设计，该结构在盘面预留了专门的块状物料承载区，通过盘面的分格筋条形成独立的承载腔室，避免转运过程中物料在盘面发生滑移、磕碰，尤其适配需要定位放置的精密组件、传感器类部件的周转需求，能有效降低物料在转运、堆垛过程中的外观损伤与内部精度偏移风险。从结构设计逻辑来看，整个托盘采用钣金折弯拼焊的成型思路，盘面的分格筋并非额外焊接的附加件，而是通过整张面板的冲压折弯形成一体化的分格凸起，

　　既减少了焊接工序带来的变形量，也能通过筋条的折弯结构提升整个盘面的抗弯截面模量，在同等板材厚度下，比平面焊接筋的托盘承载能力提升约20%，同时避免了焊接筋位置容易积灰、残留清洁死角的问题，适配电子车间、精密装配车间对载具清洁度的要求。托盘侧边的安装支座是设计中的重点考量部分，三个带安装孔的支耳沿托盘短边侧等距排布，孔位公差按照IT12级精度设计，既可以配合自动化立库的堆垛机定位销做精准对接，实现托盘在货架货位、输送线体上的自动定位，也可以在托盘作为工位固定载具使用时，通过螺栓直接固定在工作台架上，不需要额外加装定位附件。支耳的折弯处做了圆角过渡处理，避免应力集中导致长期受载后出现焊缝开裂、支耳变形的问题，

　　支耳与托盘主框架的连接位置采用满焊工艺，焊后做打磨平处理，避免凸起的焊渣剐蹭物料或者输送线体的表面。盘面的六个分格承载区按照统一的尺寸模数设计，单个腔室的尺寸适配常规的物料箱外形尺寸，当不需要承载专用块状物料时，可以直接在分格区内放置标准周转箱，实现专用载具与通用载具的功能兼容，不会因为预留了专用承载位就丧失通用托盘的使用价值。托盘的整体外形尺寸按照标准物流周转的模数设定，宽度适配1200mm标准线体的输送宽度，长度方向的尺寸满足堆垛时的层叠定位需求，托盘底部的支撑脚高度预留了足够的叉车进叉空间，同时支撑脚的位置与上层托盘的底部定位槽对应，空托盘堆垛时可以实现层间嵌合，堆垛高度达到8层时不会出现滑移倾倒的问题。在有限元校核的思路下，

　　整个结构的板材厚度选择经过了多轮迭代，主承载面板采用2mm厚的冷轧钢板，侧边框架采用3mm厚的折弯型材，在额定承载500kg的工况下，盘面最大挠度控制在2mm以内，满足长期反复受载的刚度要求，不会因为长期堆载出现盘面凹陷、无法在输送线上平稳运行的问题。托盘的边缘全部做了卷边或者折弯钝边处理，没有裸露的锐边，避免操作人员在搬运、上下料过程中被划伤，所有外露的焊接位置都做了打磨处理，表面喷涂采用静电喷塑工艺，涂层厚度控制在60-80μm，具备较好的耐磨、防锈能力，适配车间内常温、轻度油污的使用环境。针对自动化输送场景，托盘底部的支撑面平面度控制在1mm/m以内，避免在滚筒输送线、皮带输送线上运行时出现卡滞、跑偏的问题，支耳上的安装孔同时兼容光电传感器的检测位需求，当托盘经过线体的检测工位时，支耳的金属位置可以触发光电信号，不需要额外在托盘上粘贴检测标识，减少了后期使用过程中的维护工作量。
