带凹坑纹理的高尔夫练习用球体结构设计

　　日常接触到的高尔夫球，表面的凹坑结构并非随意设计，每一处凹坑的排布、深度、曲率都直接影响球体飞行过程中的空气动力学表现，这也是做这类球体三维建模时最需要把控的核心要点。很多刚接触曲面建模的工程师容易把凹坑做成均匀排布的正圆形凹陷，实际量产的高尔夫球凹坑会根据球体不同区域的气流流向调整大小和深度，在球的两极区域凹坑直径略小，赤道带附近的凹坑深度稍深，这样的设计是为了让球体在被击打后产生高速旋转时，表面的边界层气流能保持更长时间的湍流状态，减少压差阻力，让飞行距离更远，同时也能提升飞行轨迹的稳定性，避免侧风影响下出现过度偏移。

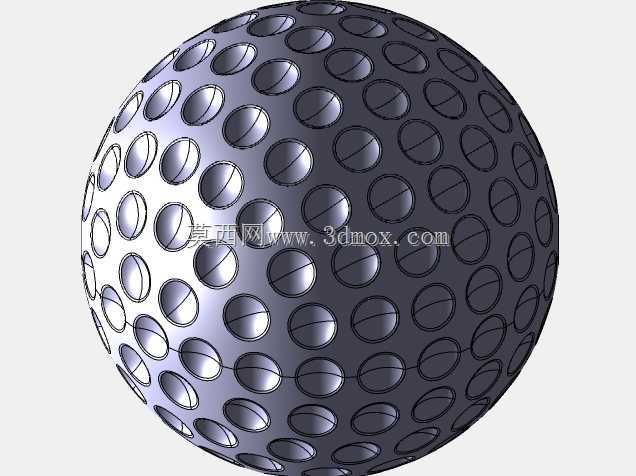

　　做这个球体建模的时候，首先要确定基础球体的基准直径，常规比赛用高尔夫球的直径不小于42.67mm，这个尺寸是行业通用的边界值，建模时先以这个尺寸做基础球面，之后再处理表面的凹坑特征。凹坑的排布不能用简单的阵列命令直接生成，因为球面是双曲面，直接阵列会出现凹坑变形、边缘重叠的问题，实际建模时需要先在球面上做投影曲线，按照正二十面体的球面展开方式划分排布网格，每个网格单元对应一个凹坑的中心位置，这样排布出来的凹坑在整个球面上分布均匀，不会出现局部过密或者过疏的区域。凹坑本身的截面不是简单的圆弧，而是带有微小过渡圆角的浅凹结构，凹坑深度一般控制在0.25mm左右，边缘和球面的过渡圆角半径在0.1mm上下，这个参数是经过大量风洞试验验证的，既能保证气流的附着效果，也能避免凹坑边缘过于尖锐导致的应力集中，毕竟高尔夫球在被球杆高速击打时，瞬间冲击力能达到数千牛，边缘如果没有过渡圆角很容易出现材料疲劳开裂。

　　从应用场景来看，这类球体结构不止用于高尔夫运动本身，很多空气动力学教学、曲面建模练习的案例都会选用高尔夫球作为练习载体，因为它涉及到球面阵列、曲面裁剪、曲率连续过渡等多个常用的曲面建模技巧，掌握这类结构的建模逻辑，之后做其他带表面纹理的回转体零件，比如轴承的滚珠、密封用的球面阀芯、甚至是一些带防滑纹理的球形手柄，都能复用这套建模思路。另外在工业检测领域，高尔夫球也常被作为标准球面样件，用来校验三维扫描仪的扫描精度，因为它表面的凹坑特征尺寸统一，曲率变化有规律，能快速验证设备对微小曲面特征的捕捉能力。

　　建模过程中还要注意球体的壁厚设计，如果是做实心的练习球，内部不需要做空腔结构，直接做实体球体即可，但如果是做比赛用的多层结构球，还要在内部预留不同材料层的装配边界，最外层的硬质壳层厚度一般在1mm左右，内部的橡胶内核直径要控制在39mm上下，层与层之间的配合面要做完全的曲率贴合，不能出现间隙或者错位，否则会导致球体重量分布不均，击打后出现飞行轨迹偏移的问题。很多新手建模时容易忽略重量平衡的问题，把凹坑做的深浅不一，最后算出来的球体质心偏离几何中心超过0.1mm，这样的球实际使用时根本无法保证飞行稳定性，所以建模完成后一定要做质量属性分析，调整各个凹坑的深度参数，让质心和球心完全重合。

　　另外从加工工艺的角度，这类带凹坑的球体如果是用注塑工艺生产，建模时还要考虑脱模斜度，虽然凹坑是在球面上，但是模具分型面一般选在球体的赤道位置，每个凹坑的侧壁要做不小于0.5度的脱模斜度，避免注塑完成后顶出时出现凹坑边缘刮伤的问题。如果是用橡胶硫化工艺生产，对凹坑的边缘圆角要求更高，因为橡胶材料流动性比塑料差，圆角太小的话材料无法完全填充到凹坑底部，会出现表面缺料的瑕疵。这些工艺层面的考量，在三维建模阶段就要提前纳入设计参数，不能只看外观效果忽略后续的生产可行性。

　　很多人觉得高尔夫球就是个简单的带坑的球，实际从结构设计到参数确定，背后涉及到空气动力学、材料力学、加工工艺等多方面的工程知识，每一个尺寸参数都不是随意设定的，都是经过几十年的行业迭代和试验验证沉淀下来的最优解。做这类零件的三维建模，不能只追求外观形似，更要理解每个结构特征背后的设计逻辑，这样建出来的模型才具备实际生产和参考价值，而不是只能用来做外观渲染的空壳模型。
