铸铁壳体同轴式齿轮减速传动装置

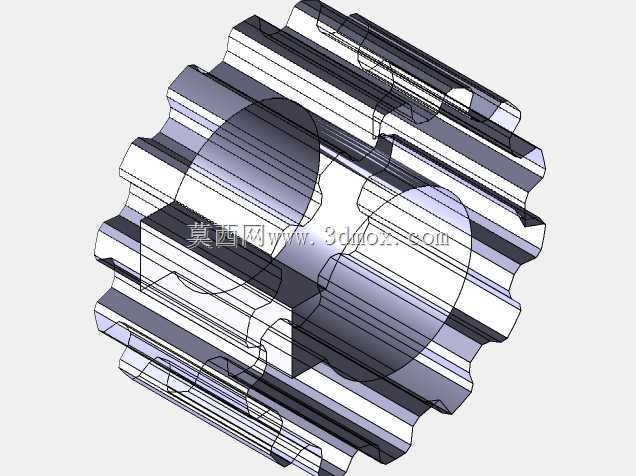

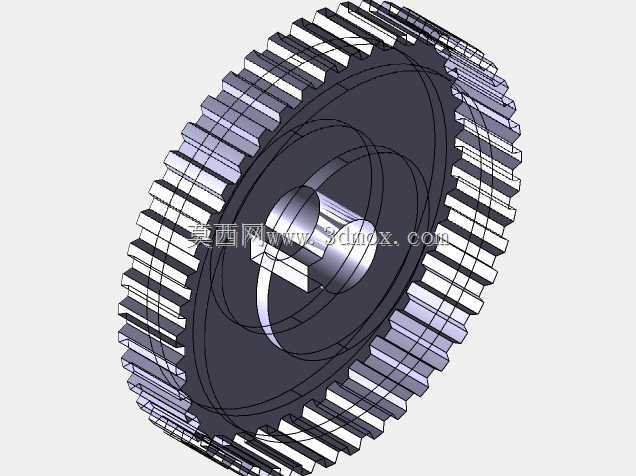

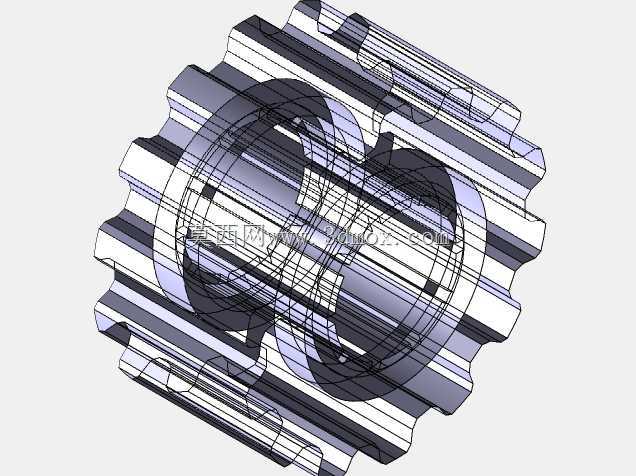

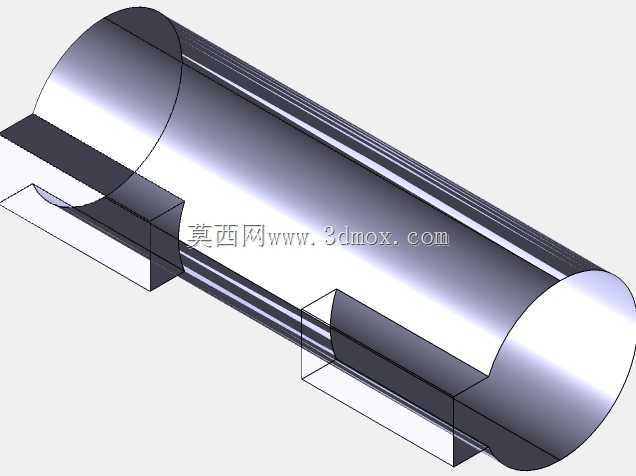

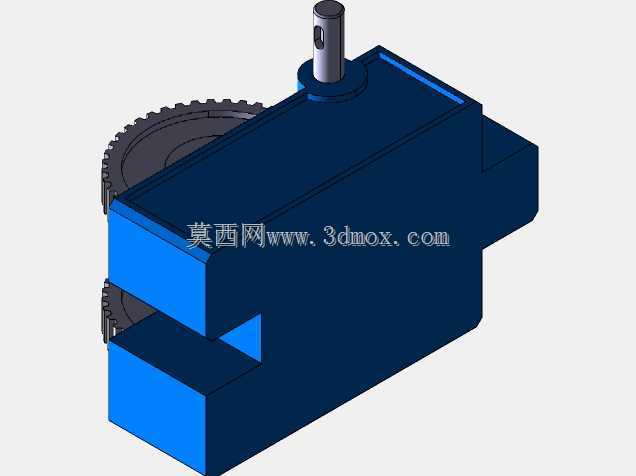

　　侧壁的加强筋结构不是随意添加的装饰特征，而是经过受力校核后布置的，当齿轮副传递大扭矩时，壳体侧壁承受的径向啮合力会通过加强筋分散到整个箱体框架上，避免长期运行后轴孔位置出现形变偏移，导致齿轮啮合间隙变大、传动噪音升高的问题。外露的半圈齿轮结构是输出端的传动齿，它和箱体内的末级齿轮同轴固定，齿部的模数、压力角都按照通用传动标准设计，能直接和配套的齿条、外啮合齿轮组对接，不需要额外做转接零件。箱体底部的开槽结构是安装定位槽，现场安装时可以直接卡在设备机架的定位凸台上，配合侧面的安装孔穿入螺栓固定，不需要额外做复杂的定位工装，安装公差能控制在机械传动要求的合理范围内。设计这类减速装置的时候，首先要确定的是传动比参数，在轻工输送、小型自动化生产线、物料搬运辅机这类对安装空间有严格限制的传动场景里，这类集成式铸铁壳体减速装置的应用占比一直不低。不同于分体式搭建的减速组件，它把输入轴、齿轮啮合副、输出端、壳体支撑结构全部整合在一个封闭箱体内，不需要额外做传动部件的防护围挡，现场安装时只需要对接动力输入端和负载端，就能完成传动链路的搭建，能大幅缩减现场装配的调试周期。从结构布局来看，这个装置采用的是同轴式齿轮排布，输入轴从箱体顶部的轴孔伸出，轴端做了标准的键槽结构，不管是对接伺服电机、普通异步电机还是手动输入的摇柄结构，都能通过平键实现周向固定，不会出现传动打滑的问题。箱体内侧的齿轮啮合腔预留了足够的润滑脂存储空间，

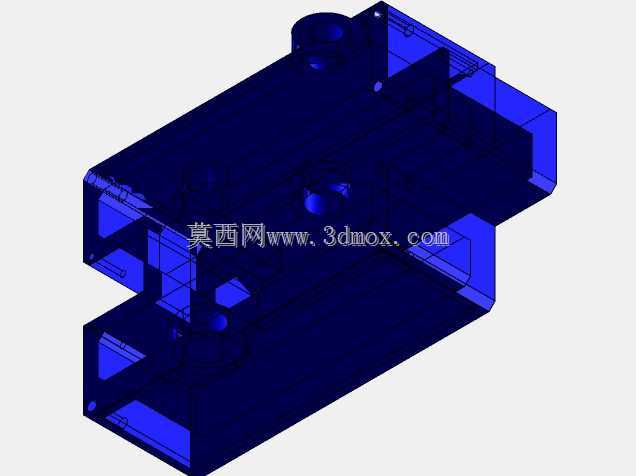

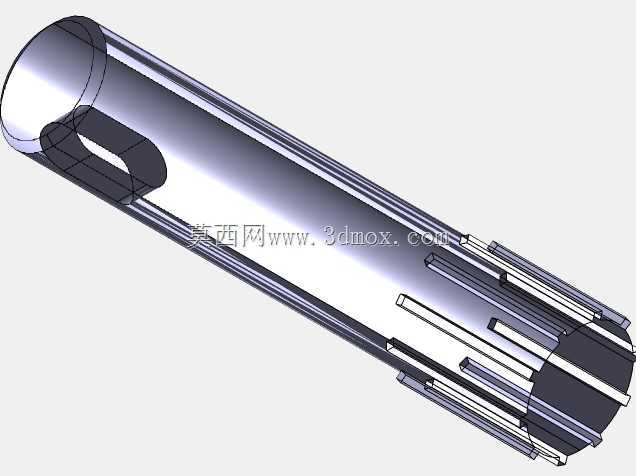

　　根据输入端的额定转速和负载端需要的输出转速，匹配每一级齿轮的齿数，同时要校核每根轴的抗弯强度、齿轮齿面的接触疲劳强度，避免满负载运行时出现断齿、轴变形的问题。壳体的壁厚设计也有讲究，太薄的话承受不住齿轮传动的径向力，太厚又会增加整体重量，提升材料成本，这个装置的壳体壁厚是按照额定输出扭矩下的受力仿真结果确定的，在保证结构强度的前提下尽可能压缩了多余的壁厚，整体重量比同参数的厚壁壳体减速装置轻了近两成。输入轴的伸出长度做了限位设计，和电机对接时不会出现轴伸过长顶到电机端盖、或者轴伸过短导致配合长度不足的问题，轴孔位置的密封槽预留了骨架油封的安装位置，能防止箱体内的润滑脂泄漏，同时阻挡外部的粉尘、水汽进入啮合腔，

　　适配多粉尘的生产车间环境。输出齿的齿顶圆、齿根圆尺寸都和相邻传动件的中心距做了匹配计算，安装时不需要反复调整中心距，只要把箱体固定到位，齿轮的啮合侧隙就能处在合理区间，既不会因为侧隙太小出现卡齿、运转发热的问题，也不会因为侧隙太大导致传动回程误差超标，影响设备的定位精度。在实际的设备改造场景里，这类集成式减速装置的适配性很强，比如小型皮带输送机的驱动端改造，原来的电机直接驱动滚筒转速太快，输送物料时容易出现物料滑落、定位不准的问题，把这个减速装置串接在电机和滚筒之间，就能把输出转速降到合适的区间，同时提升输出扭矩，带动更重的物料输送。还有小型工装的回转驱动结构，比如焊接工装的旋转工作台，用这个减速装置驱动工作台转动，

　　既能实现低速大扭矩的动力输出，封闭的壳体结构还能阻挡焊接飞溅进入传动部件，延长传动结构的使用寿命。不同于行星结构的减速装置，这种定轴齿轮结构的减速装置维护门槛很低，长期运行后如果需要更换润滑脂，只需要打开箱体侧盖就能操作，不需要拆解复杂的行星架组件，一线的设备维护人员不需要专门的培训就能完成日常维护工作。壳体外侧的凸台结构是轴承位的支撑加强结构，轴承压装在凸台内侧的轴承孔里，运转时轴承承受的径向力会通过凸台传递到整个箱体，避免轴承孔位置因为长期受力出现椭圆形变，导致轴承运转异响、提前失效。输入轴的轴肩位置做了圆角过渡，避免应力集中导致轴断裂，这也是重载传动部件设计里的细节要求，很多新手建模时容易忽略这个圆角，做出来的零件在实际负载测试时很容易在轴肩位置出现断裂问题。整个装置的外形尺寸是按照常见的小型设备安装空间设计的，箱体的长度、宽度、高度都控制在紧凑的范围内，不会占用太多设备内部的安装空间，对于内部布局紧凑的自动化设备来说，这种小体积大扭矩的减速装置是非常合适的传动选型方案。
