多工位铺设成型工装模具结构

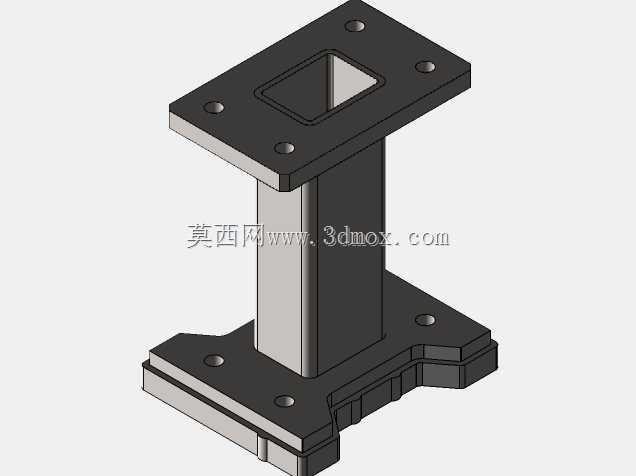

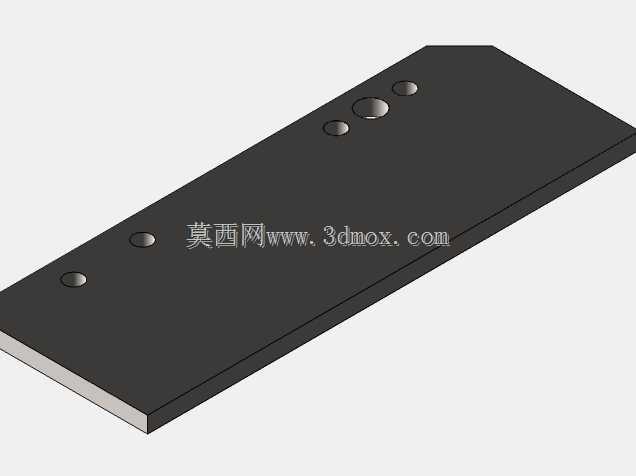

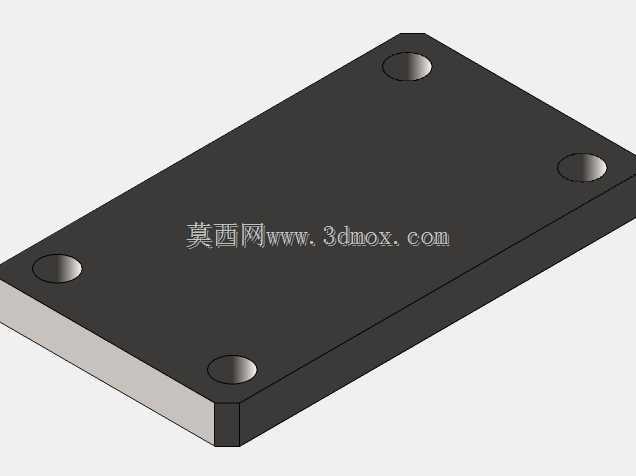

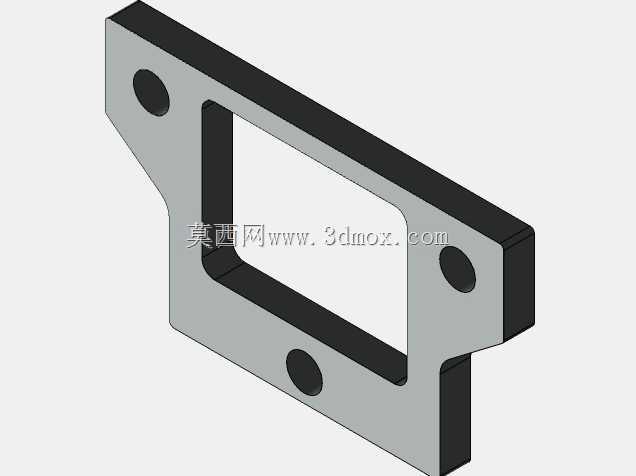

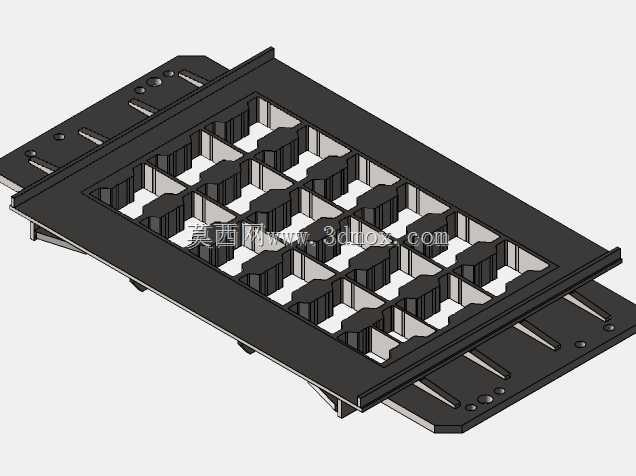

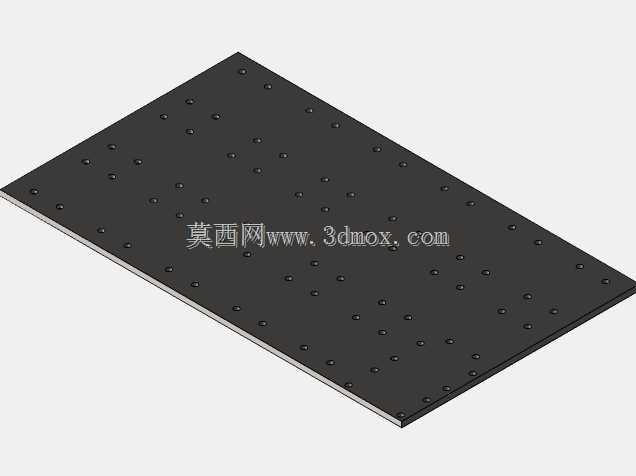

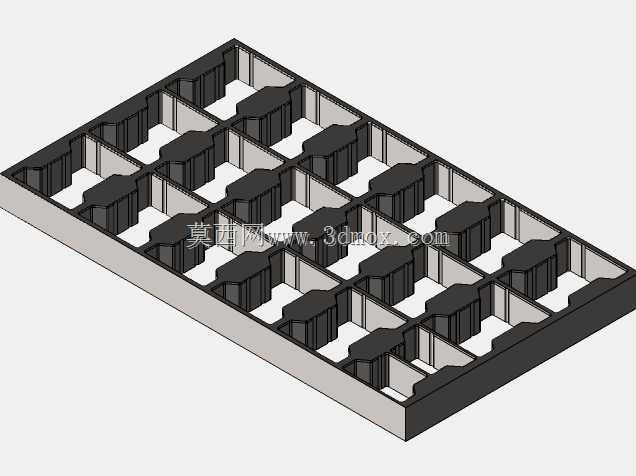

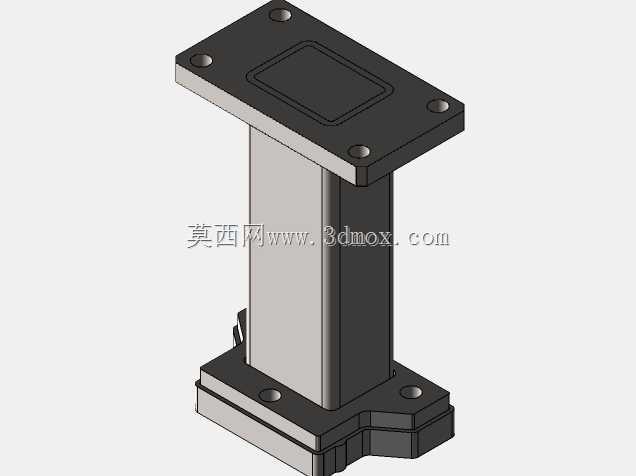

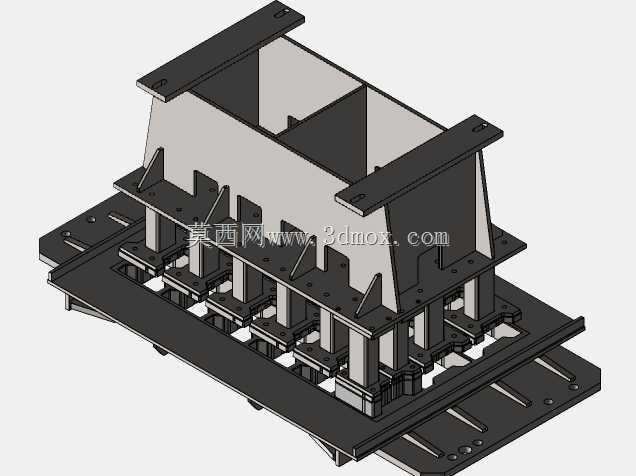

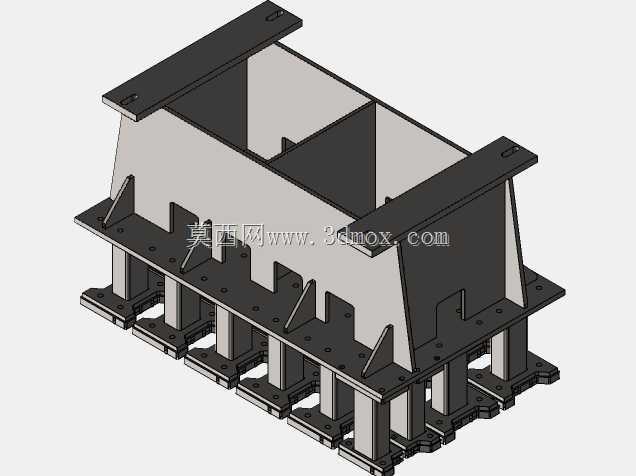

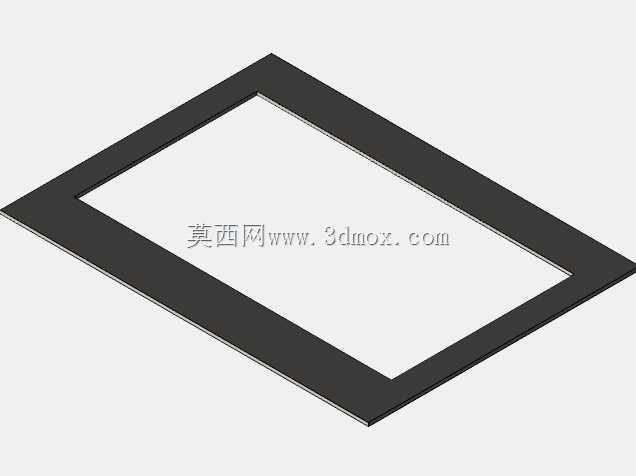

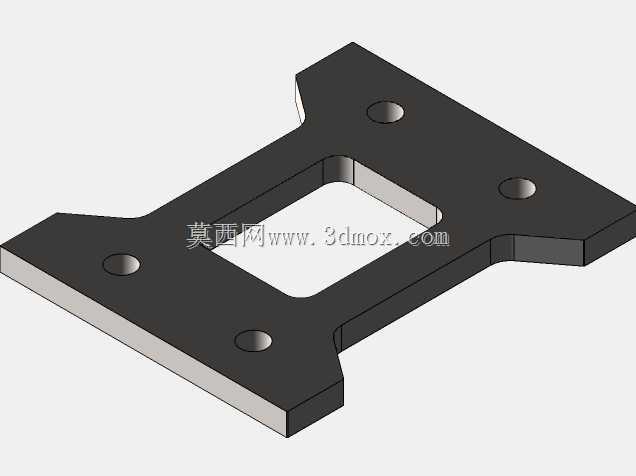

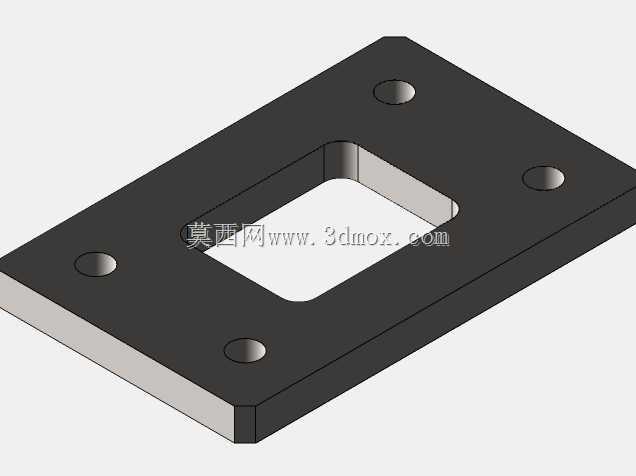

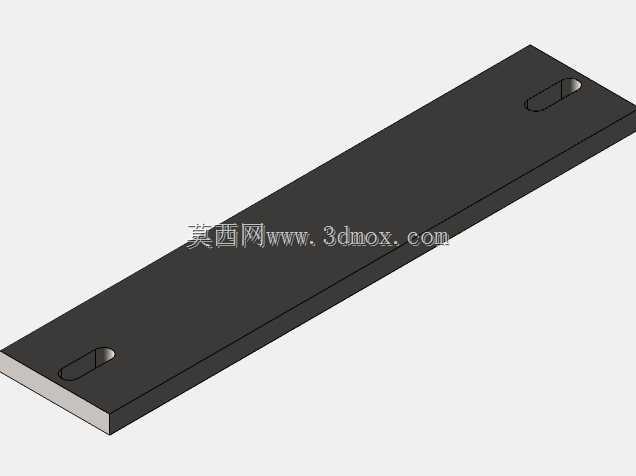

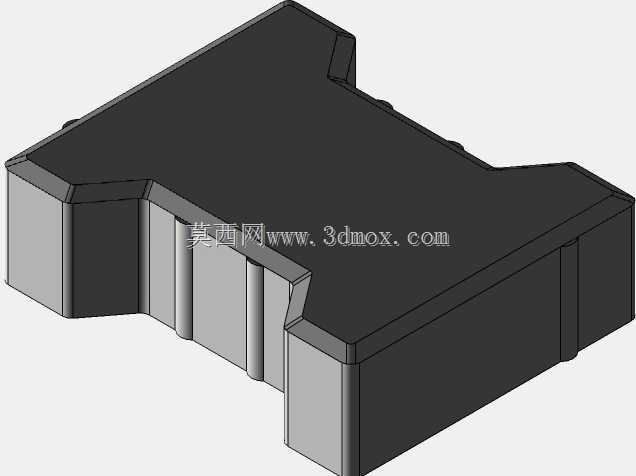

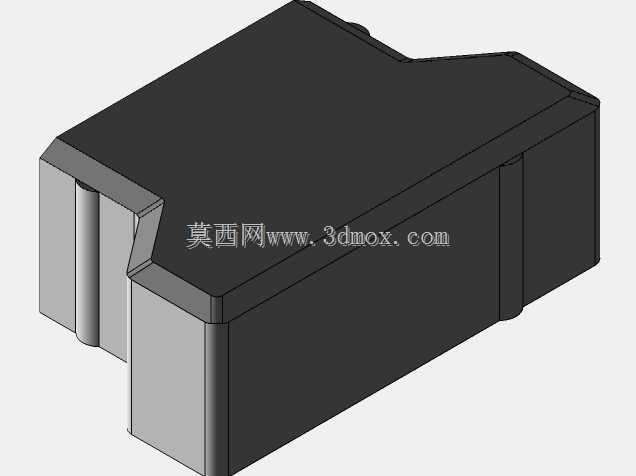

　　这套多工位铺设成型工装，主要面向片状复合材料、软质铺装类工件的批量压合成型工序，常见于新能源电芯隔热垫铺设、汽车内饰隔音棉定型、小型板式工件的多工位同步铺装作业场景，替代传统单工位人工对位铺装的低效模式，能在单次合模动作内完成6件工件的同步定位、压合与保压定型，适配产线连续节拍生产需求。从结构布局来看，整套工装采用上下分层式框架设计，底部为带滑动导向槽的安装基板，基板上预留了多组等距排布的定位销孔与工件仿形承托位，每个承托位对应一套独立的压合执行单元，压合单元通过导柱与上层安装板连接，上层框架两侧伸出的带孔安装耳用于和压机滑块或者直线驱动模组连接，驱动端下行时可带动整个上层压合组件同步动作，保证各工位压合行程的一致性。

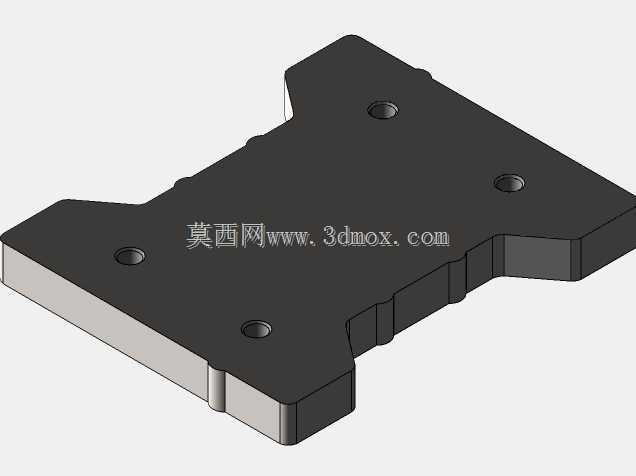

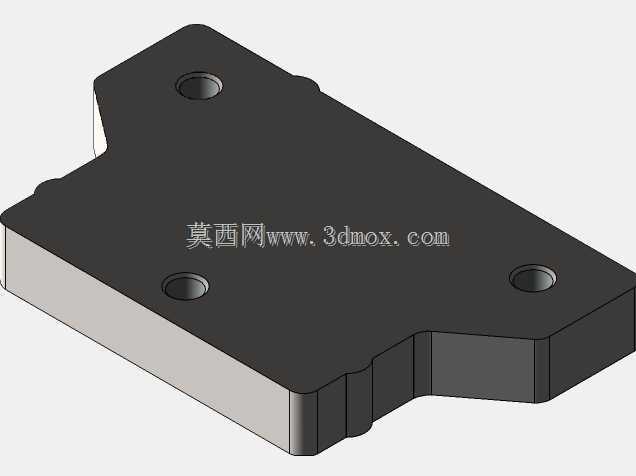

　　设计阶段优先考虑了工件铺装的对位精度问题，每个承托位周边都设置了可调式定位挡块，可根据待铺装工件的外形尺寸微调挡块位置，适配同系列不同规格工件的铺装需求，避免工件在压合过程中出现偏移、褶皱问题；压合头采用与工件外形完全贴合的仿形设计，接触边缘做了R角过渡处理，防止压合过程中刮伤工件表层材料，同时压合头与导柱之间设置了缓冲弹簧，合模时可逐步释放压合力，避免硬接触导致的工件破损或者工装变形。安装边界方面，底部基板的滑动导向槽采用标准T型槽设计，可直接固定在通用压机工作台或者自动化产线的工装安装位上，无需额外加工转接板；上层安装耳的孔位间距适配常规10t-25t小型压机的滑块安装尺寸，整体闭合高度控制在常规小型压机的开模行程范围内，

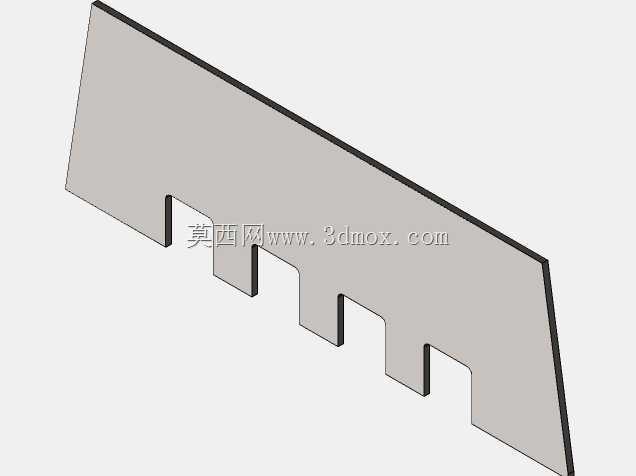

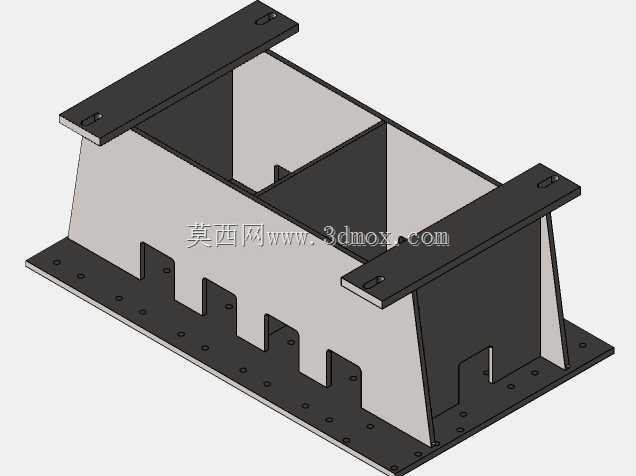

　　不需要对现有设备进行改造即可直接投入使用。框架主体采用钢板焊接后去应力处理，关键受力位置加设了三角形加强筋，长期承受交变压合力也不会出现框架变形问题，导柱导套配合面做了淬火处理，耐磨性能满足百万次开合的使用需求。在实际生产应用中，这套工装可搭配自动上料机械手使用，待铺装的基底工件通过机械手放置到底部承托位后，人工或者自动铺放表层材料，驱动端带动上层压合组件下行，保压设定时长后上行，即可一次性完成6件工件的铺装定型，相比单工位工装，生产效率可提升4倍以上，同时多工位同步压合的模式也保证了同批次工件的压合力度一致性，成品尺寸偏差可控制在0.1mm以内。结构设计上还预留了废料导出槽，

　　压合过程中溢出的多余边角料可顺着承托位周边的斜面滑落到工装底部的收集盒内，不需要每次合模后人工清理工位，减少了停机清理的时间损耗；气路或者电路走线可从框架内部的空腔穿过，避免走线外露被运动部件剐蹭，提升了工装长期运行的可靠性。针对不同材质的铺装需求，压合头还设计为快拆结构，仅需松开固定螺丝即可更换不同仿形轮廓的压合头，切换产品型号的时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。
