法兰安装式偏心激振振动器结构

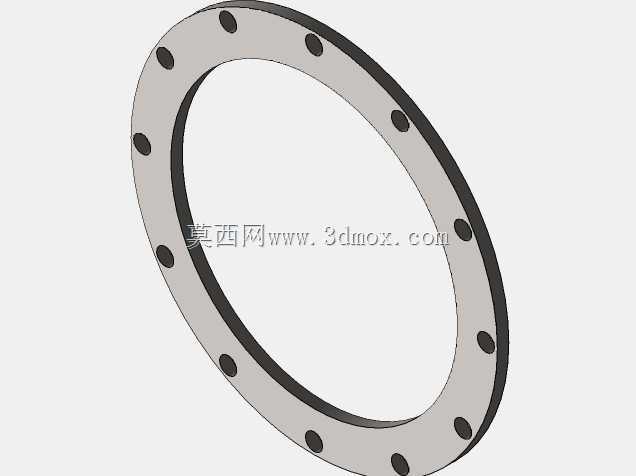

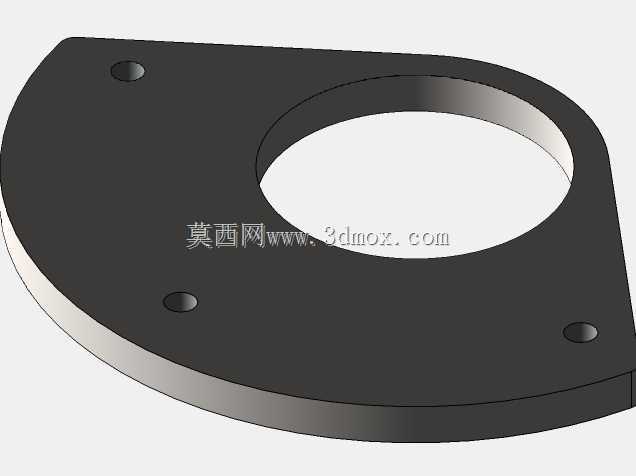

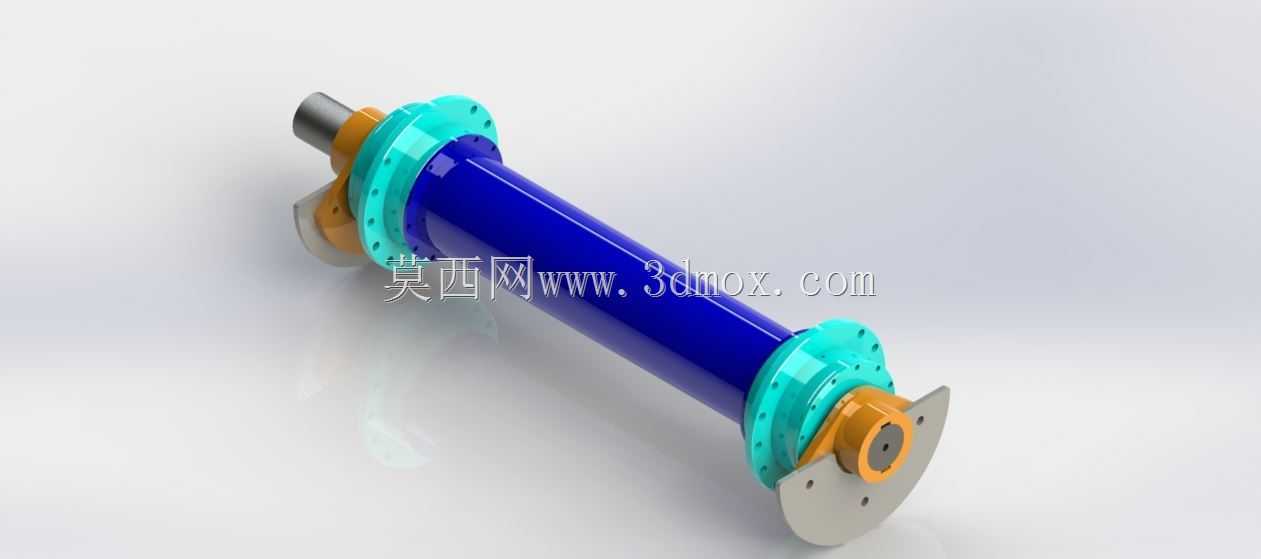

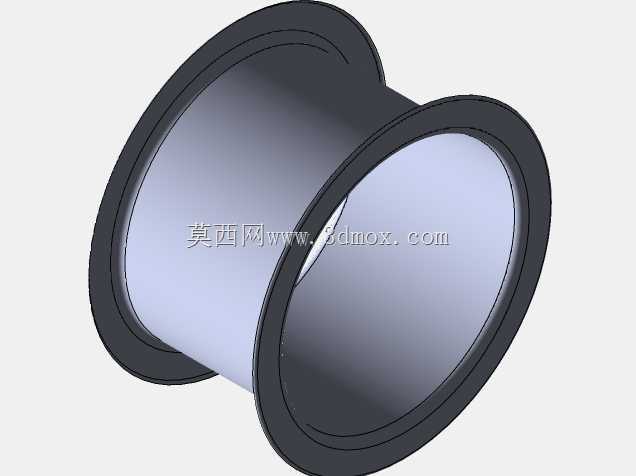

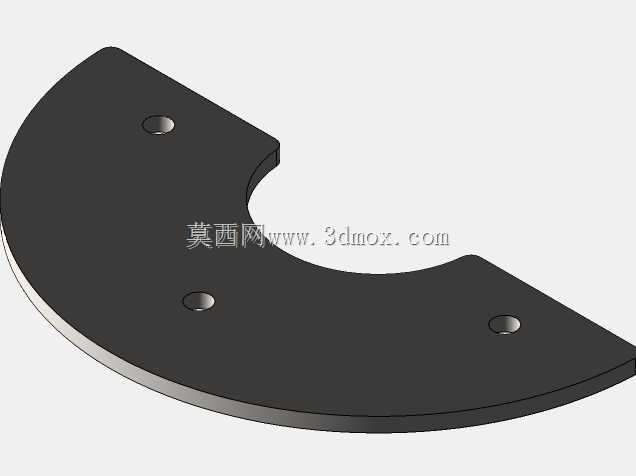

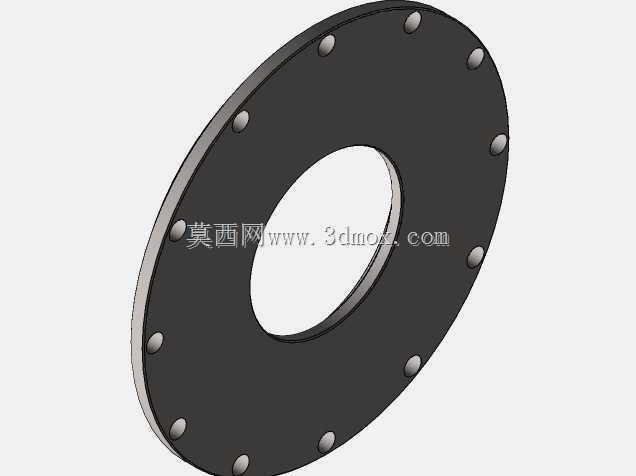

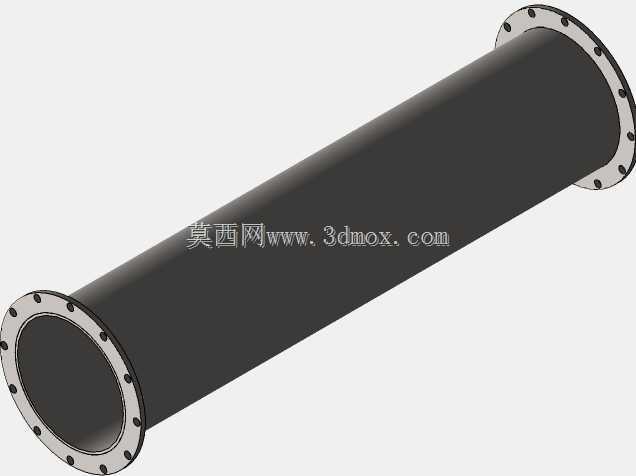

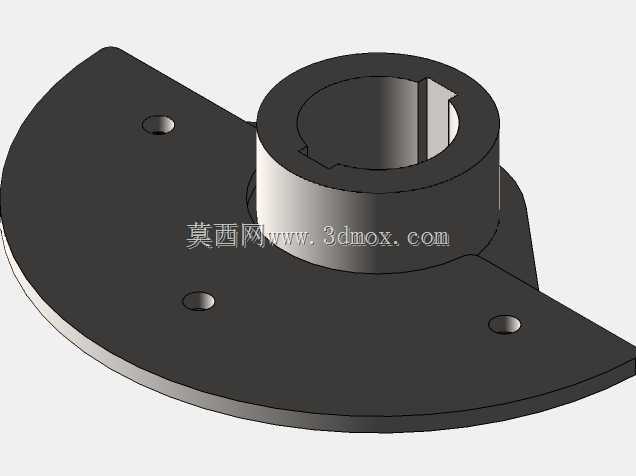

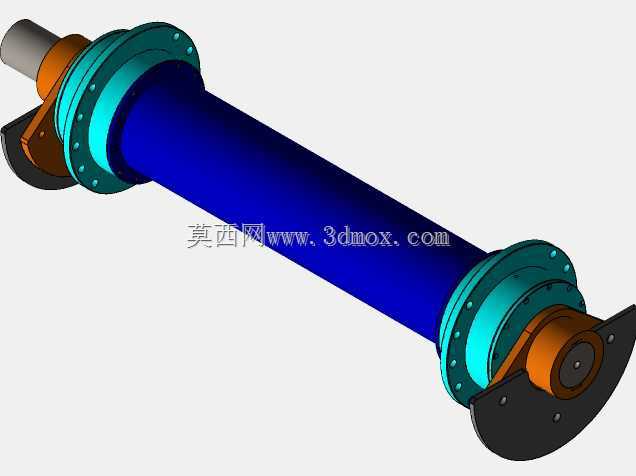

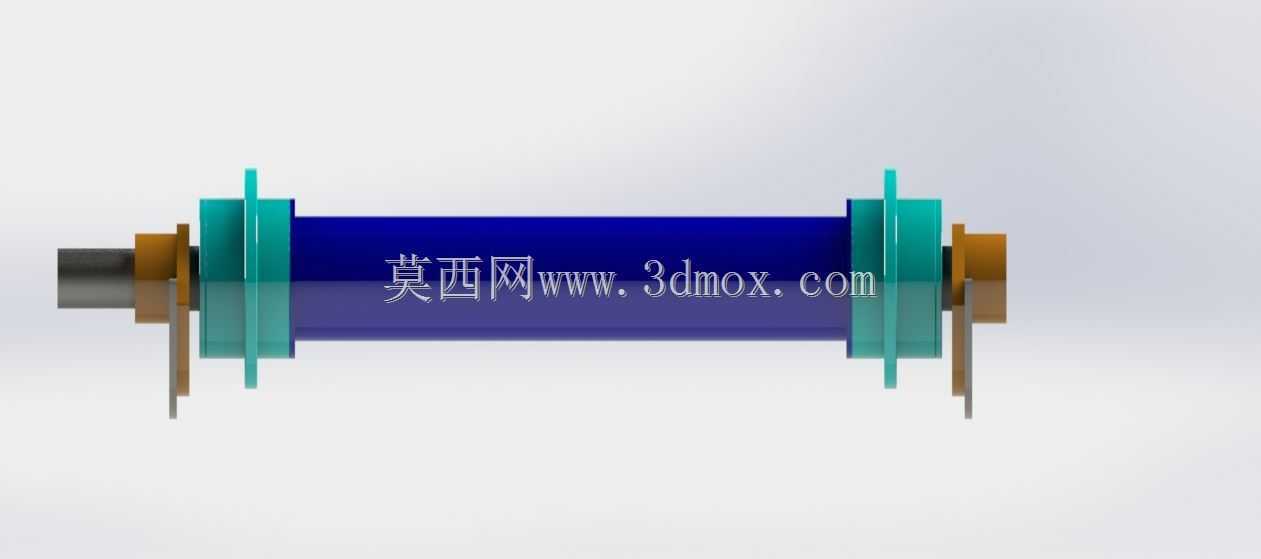

　　这款振动器核心采用偏心块旋转激振原理，主体为长筒式轴系结构，两端配置带安装孔的青蓝色法兰盘作为安装基准，法兰端面加工有均布的螺栓过孔，可直接通过螺栓紧固在待激振设备的安装面板上，安装时需保证法兰贴合面的平面度不低于0.1mm，避免安装应力导致轴系偏磨。轴系两端伸出端分别配置偏心激振块，其中一端偏心块为扇形剖分结构，可通过增减偏心块的配重片调整激振力大小，适配不同振幅需求的工况；轴体外部包裹深蓝色防护套筒，既可以隔绝外部粉尘、浆液侵入内部轴承腔，也能避免高速旋转的轴系与周边管线、结构发生剐蹭。

　　从实际应用场景来看，这类振动器常配套在振动给料设备、物料筛分设备、料仓破拱装置上使用，在食品加工、建材生产、矿业输送环节都有广泛适配空间——比如餐饮行业食材筛分输送线上的振动料槽，就可以通过两端法兰将该振动器固定在料槽底部横梁上，通电后轴系带动两端偏心块高速旋转，产生的周期性离心力带动料槽做定向简谐振动，实现物料的均匀输送与筛分，避免物料在料槽内堆积卡滞。

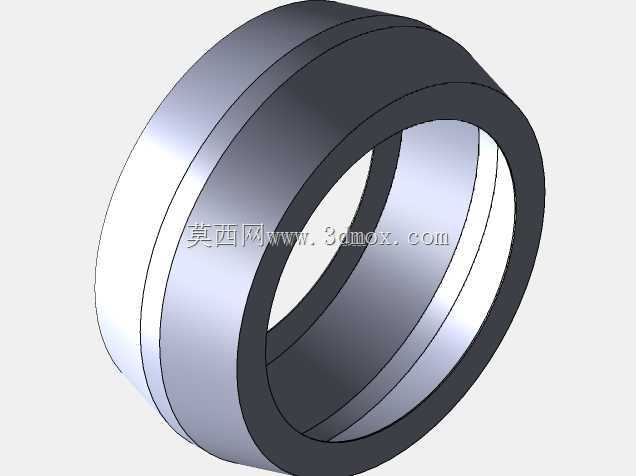

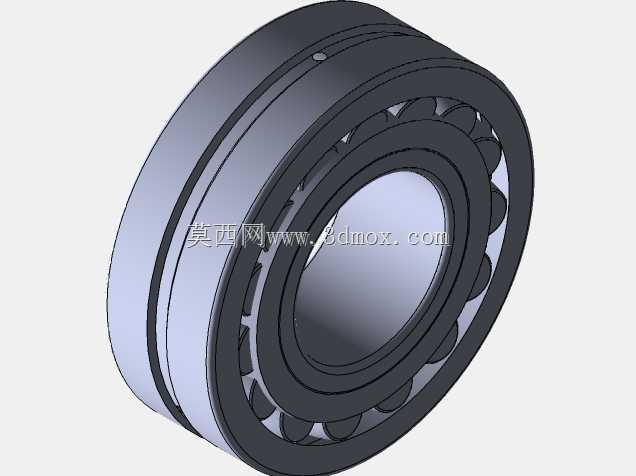

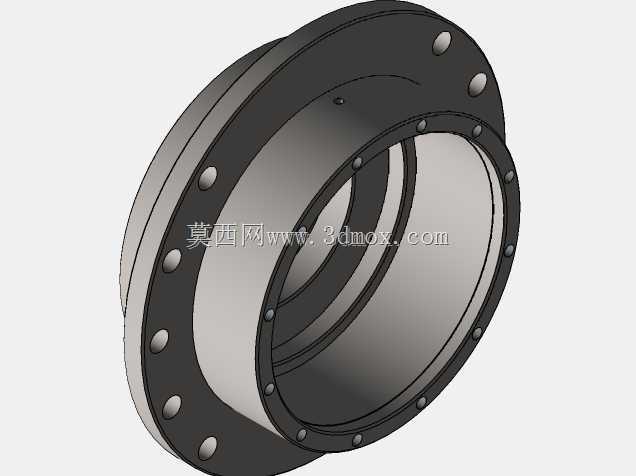

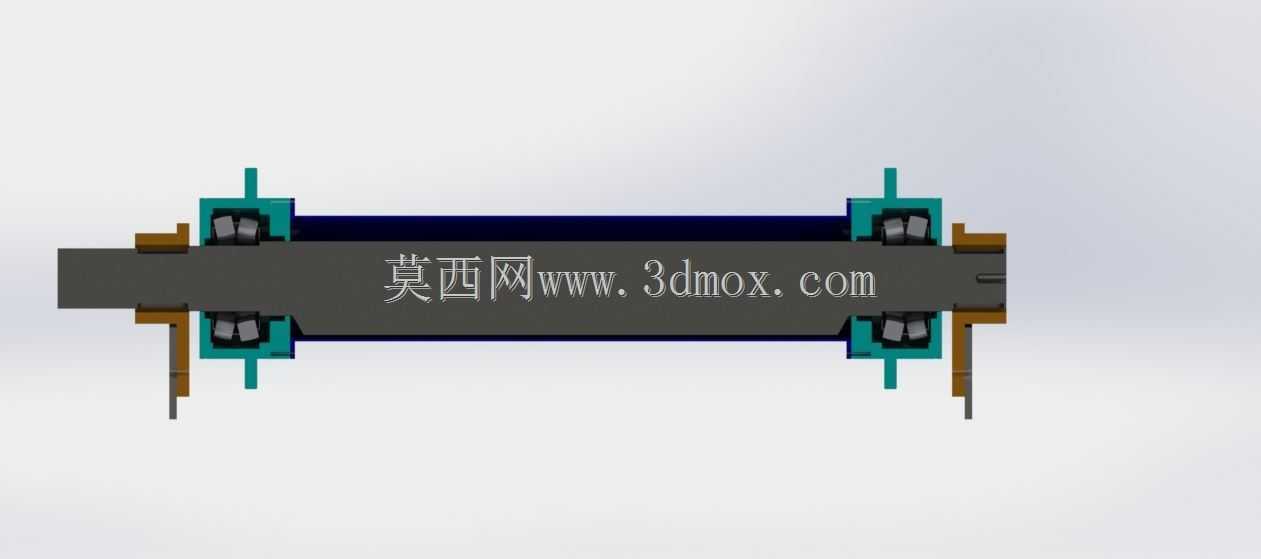

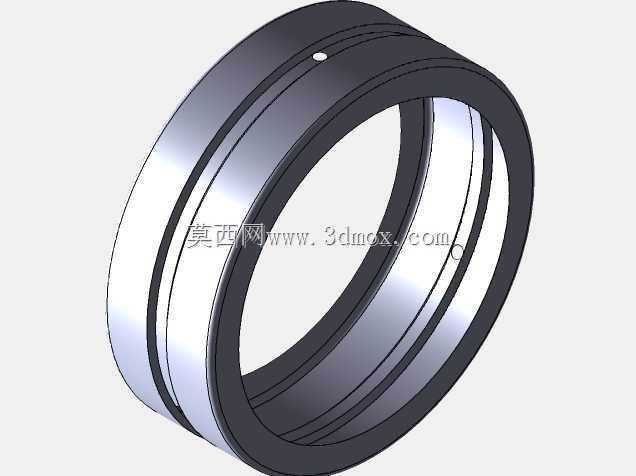

　　设计过程中优先考虑了轴系的动平衡性能，两端偏心块的相位角可通过轴端的锁紧螺母进行微调，出厂前需做G6.3级动平衡校正，降低高速运转时的额外振动与噪音；两端轴承位采用过盈配合装配，配置接触式橡胶密封圈，可适应多粉尘、少量喷淋的生产环境，轴承腔预留润滑脂注油通道，可在不停机状态下完成定期润滑维护，延长设备连续运行周期。

　　安装边界方面，主体筒身外径适配常规100-150mm间距的安装梁，两端法兰的安装孔中心距可匹配多数通用振动设备的预留安装位，轴端伸出长度控制在合理范围，不会与设备周边的护罩、驱动电机发生干涉；整体结构采用模块化设计，两端法兰、偏心块、防护套筒均可单独拆卸更换，后期维护时无需整体拆解设备，仅需拆除对应端的法兰螺栓即可更换易损配件，大幅降低现场维护的工时成本。

　　在功能特性上，该结构的激振力传递路径直接，法兰安装面与激振轴系的同轴度控制在0.05mm以内，激振力可无损耗传递到待振设备上，相比侧装式的振动电机，这种贯通轴式双法兰结构的安装刚性更好，长时间运行不会出现安装螺栓松动断裂的问题；轴系采用合金钢调质处理，表面做镀硬铬防锈处理，可适应潮湿、有弱腐蚀性的生产环境，比如餐厨垃圾处理、建材浆料输送等工况下也能稳定运行。设计时还考虑了动载荷的分散，两端法兰的根部做了圆弧过渡加强，避免激振力长期作用下法兰根部出现应力集中开裂的问题，偏心块的边缘做了倒圆角处理，高速旋转时不会产生风噪，也避免维护时剐蹭操作人员。
