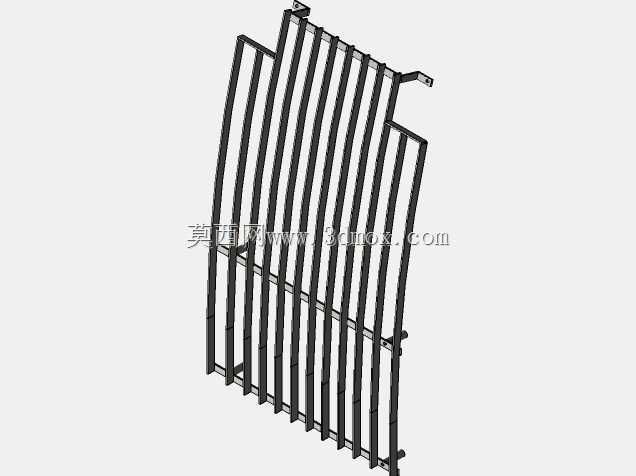

玻璃纤维生产用格栅式牵引装置结构

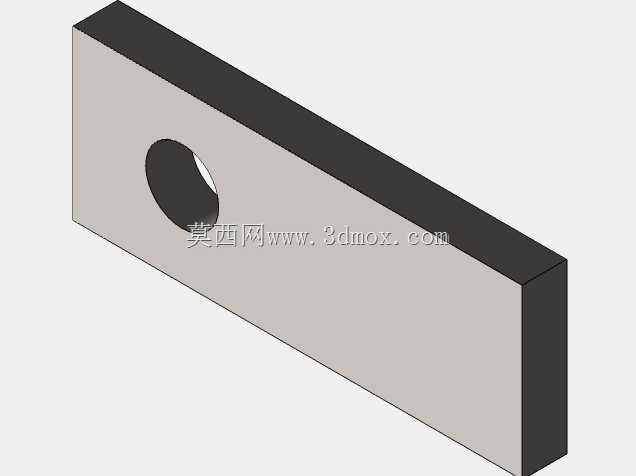

　　在连续玻璃纤维拉丝生产环节，原丝从漏板流出完成冷却、涂覆浸润剂后，需要稳定的牵引力将多股原丝以恒定张力引导至后续卷绕或短切工序，这款格栅式牵引构件正是适配该环节的核心导送部件，区别于传统辊式牵引易出现的丝束打滑、张力不均问题，该结构采用多根平行排布的竖向导条形成格栅式承托面，能够同时对数十股玻璃纤维原丝进行分隔引导，避免丝束在牵引过程中出现相互缠绕、摩擦起毛的问题。从实际安装场景来看，该构件整体采用框架式焊接结构，主体受力边框采用矩形截面型钢焊接成型，整体安装边界适配现有玻纤生产线的拉丝机出线端工位，安装时通过框架上下两端预留的角码连接孔与生产线支架固定，安装后导条工作面与丝束行进方向保持平行，竖向导条的间距经过反复校核，

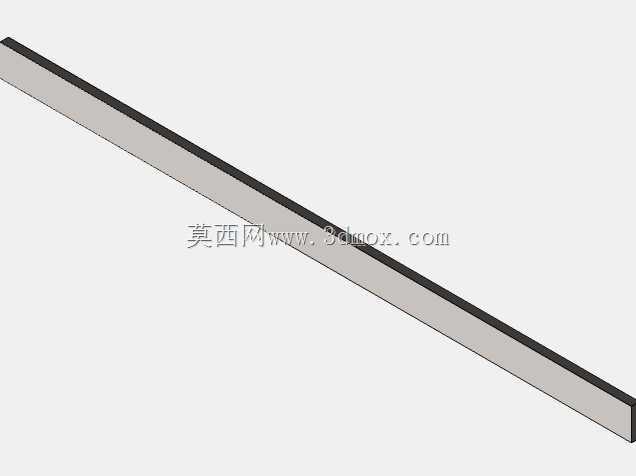

　　单根导条对应单股或小股集束原丝的行进通道，导条表面做抛光钝化处理，避免尖锐棱角刮伤纤维表面的浸润剂层，减少后续织造环节的断丝率。设计过程中重点考量了玻纤生产现场的高温高湿环境，所有构件的连接位置均采用满焊后打磨处理，不存在卫生死角，避免浸润剂滴落堆积后滋生杂菌或影响丝束行进，框架侧边预留的调节安装槽能够根据不同线密度的原丝生产需求，微调整体构件的安装角度，匹配不同拉丝速度下的丝束张力曲线，当生产高tex数的粗纱时，可将构件向丝束行进方向微调角度，增大导条与丝束的接触包角，提升牵引摩擦力，避免丝束打滑造成的线密度不均；生产细旦电子级玻纤时，可适当减小接触包角，降低导条对丝束的摩擦阻力，减少毛羽产生。从结构受力角度分析，

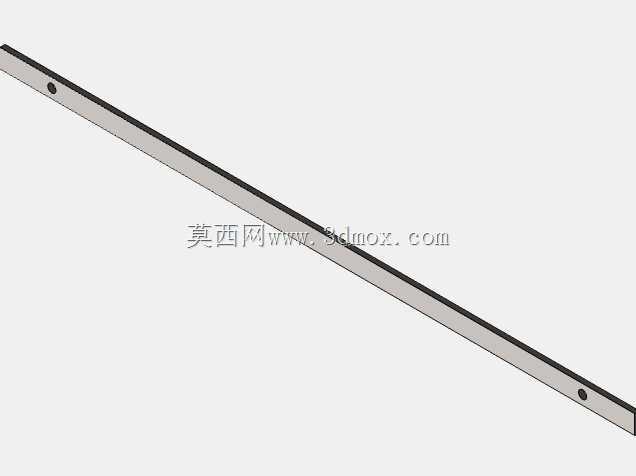

　　该牵引装置的竖向导条两端均与上下横框刚性连接，横框内部设置有加强筋板，能够承受多股丝束持续牵引带来的交变载荷，长期运行不会出现导条变形移位的问题，导条的截面采用圆角矩形设计，与丝束接触的面为圆弧过渡，不存在应力集中点，即使在高速牵引工况下，丝束与导条表面的接触压强也能控制在合理区间，不会因为局部压强过大压溃丝束集束结构。不同于集成驱动的主动牵引设备，该构件属于被动式牵引导送部件，不需要额外配置动力源，依靠丝束与导条表面的摩擦力配合前后工序的速差实现稳定牵引，整体结构无运动部件，日常维护仅需要定期清理导条表面堆积的浸润剂残渣即可，维护成本极低，适配现有大部分池窑拉丝生产线的工位改造需求，不需要对原有生产线的布局做大幅调整，

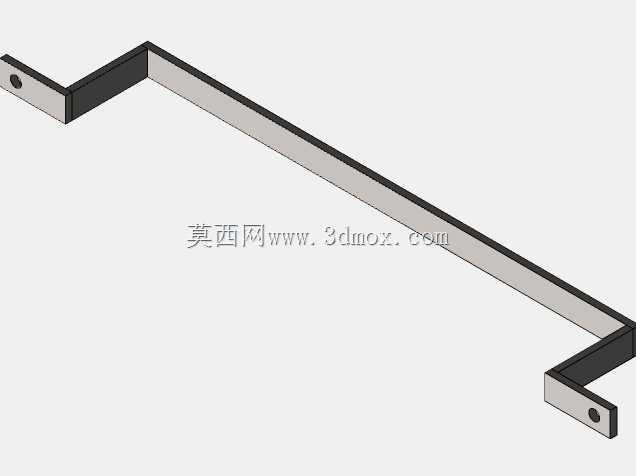

　　仅需要对应安装位置的支架预留孔位即可完成装配。在实际生产验证中，该结构能够适配3-2400tex区间的各类玻璃纤维原丝牵引需求，牵引过程中丝束张力波动可控制在5%以内，相比传统的单杆式导纱部件，能够降低30%以上的导纱环节断丝率，同时格栅式的开放结构不会阻挡冷却气流穿过，丝束在经过该构件时能够继续完成冷却定型，避免因为导纱部件遮挡导致丝束冷却不足，浸润剂固化不完全的问题。设计时还考量了不同规格生产线的适配性，整体框架的尺寸采用模块化设计，可根据生产线的丝束排布数量调整竖向导条的数量与整体框架宽度，导条与横框的连接采用可拆卸式结构，当某一根导条出现磨损时，可单独更换对应导条，不需要整体更换构件，进一步降低后期运维成本，安装时上下两端的连接角码可适配不同厚度的安装支架，角码上的长圆孔设计允许安装时存在±15mm的位置误差，降低现场安装的对位难度，即使是生产线的日常维护人员也能快速完成更换调试。
