管材弯制加工用斜置支撑机架结构

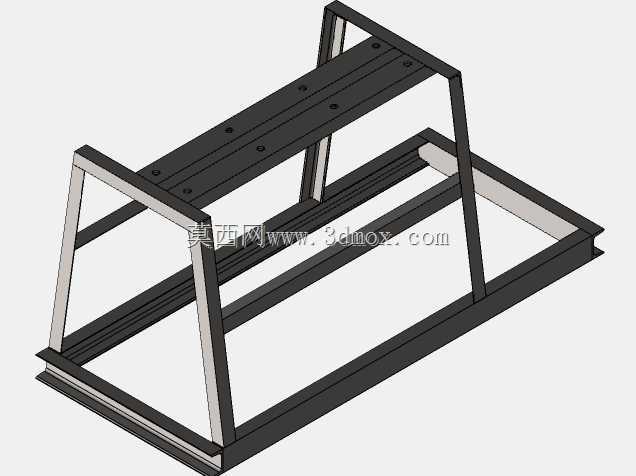

　　这套斜置式框架结构主要面向管材冷弯加工工序的工位配套需求，在中小批量管材弯制作业场景中，这类支撑机架承担着弯管执行机构的承载、待加工管材的导向承托以及加工过程中的形变抑制作用，区别于通用水平工作台，其倾斜的安装面设计匹配弯管作业时操作人员的施力角度，也适配弯管模具的出料走向，能减少管材在送进过程中因重力下垂产生的尺寸偏差。从结构组成来看，整体采用矩形型钢拼焊成型，底部为双层平行的长框架结构，作为整个机架的承力基础，底部框架的下平面预留了与地面工位或者设备底座连接的安装孔位，可通过膨胀螺栓或者T型螺栓完成固定，避免弯管作业时的机架窜动；上层的倾斜安装面通过两侧的三角形支撑臂与底部框架连接，形成稳定的三角承力结构，

　　安装面上均匀排布的螺栓孔用于固定弯管的执行组件、管材导向套以及定位挡块，孔位的间距按照常用管材弯制的工位布局设置，可适配不同规格的弯管模具安装需求。设计过程中优先考虑了焊接结构的工艺性，所有型钢的拼接位置均预留了焊接坡口，焊后无需大量打磨即可保证装配平面的平面度要求，两侧支撑臂与上下框架的连接位置采用满焊工艺，焊后做去应力处理，避免长期承受弯管的反作用力时出现焊接位置开裂或者结构变形。机架的整体宽度控制在常规管材加工的送进宽度范围内，长度方向预留了足够的管材承托空间，可支撑长度在1.2米以内的金属管材完成弯制作业，倾斜安装面与水平面的夹角经过反复校核，既保证操作人员站在工位侧方时无需过度俯身即可完成管材送进、定位操作，

　　也能让弯制完成后的管材依靠自重沿倾斜面滑向出料侧的接料位置，减少人工取件的动作幅度。在安装边界上，底部框架的外轮廓尺寸适配车间内常见的工位占地要求，无需额外改造工位地面即可完成布置，机架的整体高度符合人体工程学的操作高度，操作人员站立作业时肘部可自然搭在框架侧边，长时间作业不易产生疲劳。框架的侧向预留了辅助组件的安装位置，可根据加工需求加装管材限位标尺、气动夹紧机构的安装支架，无需对主体框架进行二次钻孔焊接即可完成功能扩展。结构设计时规避了应力集中的锐角过渡，所有型钢的端部均做了倒角处理，避免作业过程中剐蹭操作人员或者划伤管材表面，框架内部的空腔可用于布置气动管线或者电气线路，所有走线位置均预留了穿线孔，

　　避免管线外露造成的作业安全隐患。这类支撑机架没有复杂的传动组件，整体结构刚性充足，维护成本极低，除了弯管工序外，也可通过更换上层安装面的固定组件，适配管材校直、管材端面倒角等相近工序的作业需求，在五金加工、小型金属制品生产的车间场景中具备较好的通用性。
