多翼式离心风轮涡轮结构设计

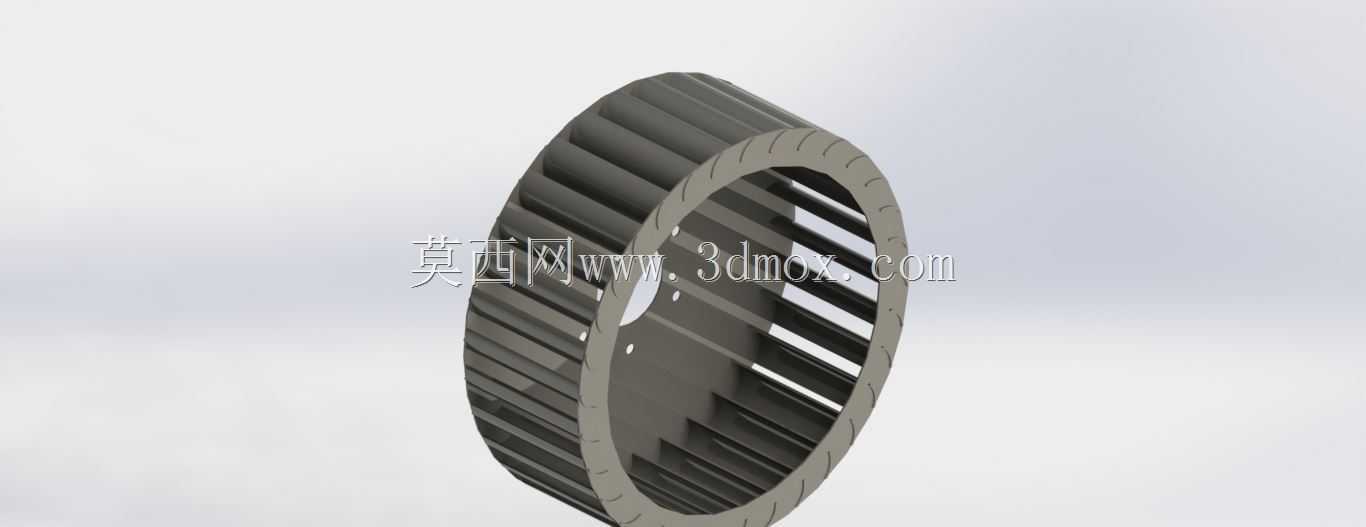

　　这款多翼式离心涡轮结构，日常多配套在小型通风换气设备、散热风机、低压送风系统里做核心做功部件，和常规闭式叶轮不同，它采用前向多翼叶片布局，叶片沿轮盘周向均匀排布，进风侧为敞开式环形入口，出风侧沿轮缘切线方向导出气流，能在较低转速下输出较大风量，运行噪音比同参数的高压叶轮低不少，很适合对噪音控制有要求的民用通风、设备散热场景。

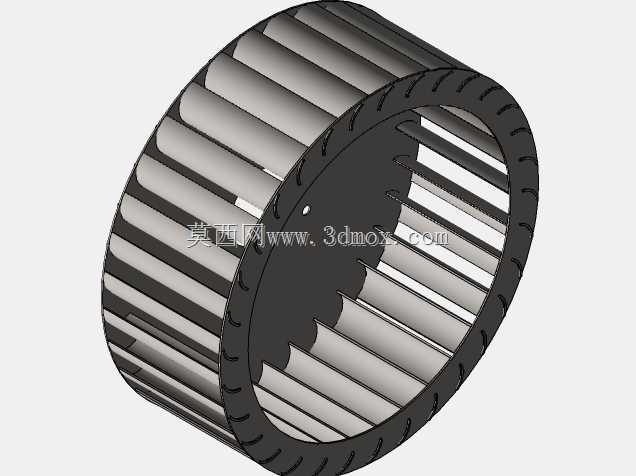

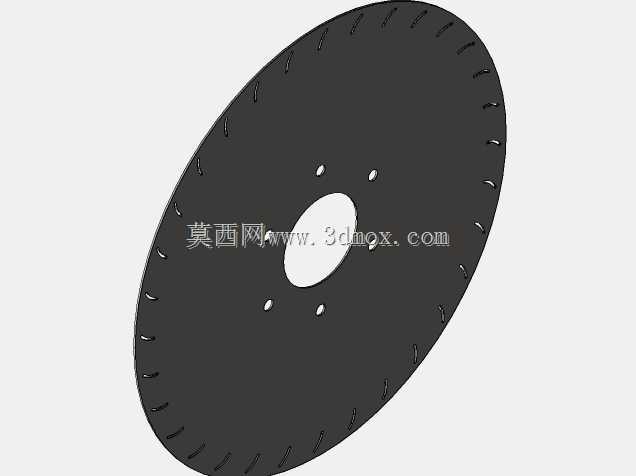

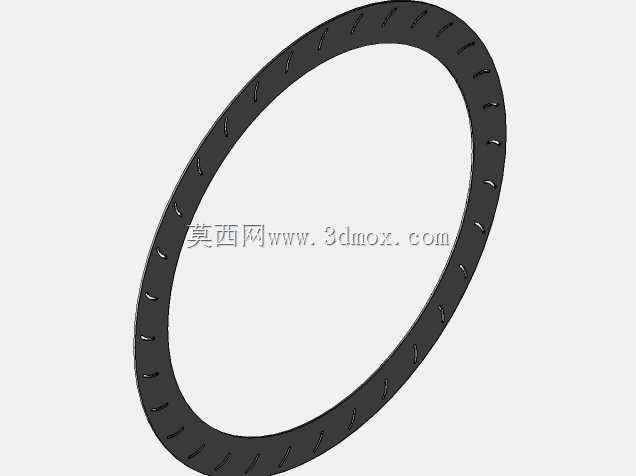

　　从结构设计逻辑来看，整个涡轮采用双侧轮盘夹装叶片的焊接/铆接成型思路，两侧轮盘为等厚环形钢板冲压件，其中一侧轮盘中心预留安装轴孔，孔位周边做了翻边加强处理，用来和电机输出轴配合传递扭矩，轴孔旁均匀分布的小孔是动平衡校正时的配重安装位，避免高速运转时出现偏心振动。叶片采用等宽圆弧前弯型设计，每片叶片的曲率经过流体仿真校核，叶片入口角匹配进风气流的流入角度，减少入口处的气流冲击损失，叶片出口角控制在合理区间，保证气流沿轮缘切线方向顺畅导出，不会在叶道内形成涡流区。

　　安装边界上，这款涡轮的轴向宽度和外径比例控制在0.3-0.4区间，属于典型的薄型多翼轮结构，适配蜗壳的安装间隙需要控制在3-5mm，间隙过大会导致气流回流降低效率，间隙过小则容易在运转时和蜗壳内壁发生刮蹭。中心安装轴孔的公差配合选H7/k6过渡配合，配合面长度不小于轴径的1.2倍，保证扭矩传递的稳定性，轴端需要加装锁紧挡圈，避免涡轮运转时沿轴向窜动。

　　实际应用中，这类涡轮常被用在新风系统的室内送风模块、机柜散热风机、小型工业设备的排风单元里，相比轴流风轮，它能输出更高的风压，克服管路沿程阻力，把气流送到更远的位置。设计时需要注意叶片和轮盘的连接强度，因为长期高速运转下，叶片受离心力和气流脉动载荷的双重作用，连接位置如果强度不足，容易出现叶片脱落的故障，所以叶片和轮盘的连接位置都做了折边咬合处理，再辅以点焊固定，保证连接可靠性。另外叶片的排布采用不等距错位方案，避免叶片通过频率和蜗壳固有频率重合产生共振，降低运行时的异音。

　　从建模逻辑来说，做这类结构首先要确定核心性能参数对应的外径、轴向宽度、叶片数量，先绘制单侧轮盘的草绘，拉伸成型后通过阵列命令生成所有叶片的安装位，再绘制单个叶片的圆弧截面，沿轴向拉伸后通过周向阵列排布到轮盘对应位置，最后镜像生成另一侧轮盘，完成整体装配约束后还要做干涉检查，确认所有叶片和轮盘的连接位置没有重叠间隙，同时要预留出安装轴孔的键槽位置，方便和电机轴的键连接传递扭矩。动平衡校正的工艺槽位要在建模时提前预留，避免后期加工时破坏结构强度，轮盘的外缘做了卷边处理，既可以提升轮盘的整体刚性，也能避免锐边划伤安装人员。
