四柱式金属承重支撑框架结构设计

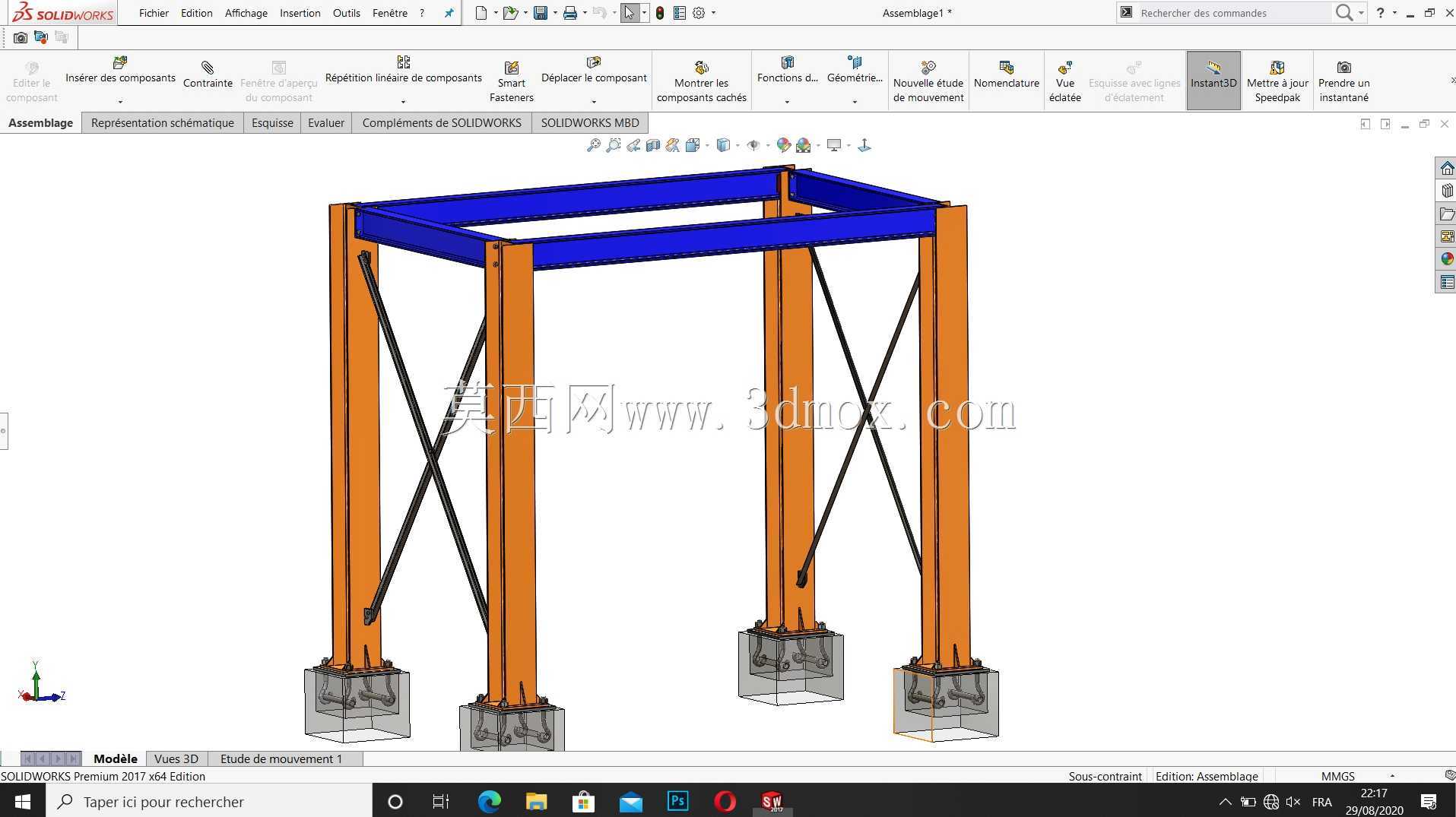

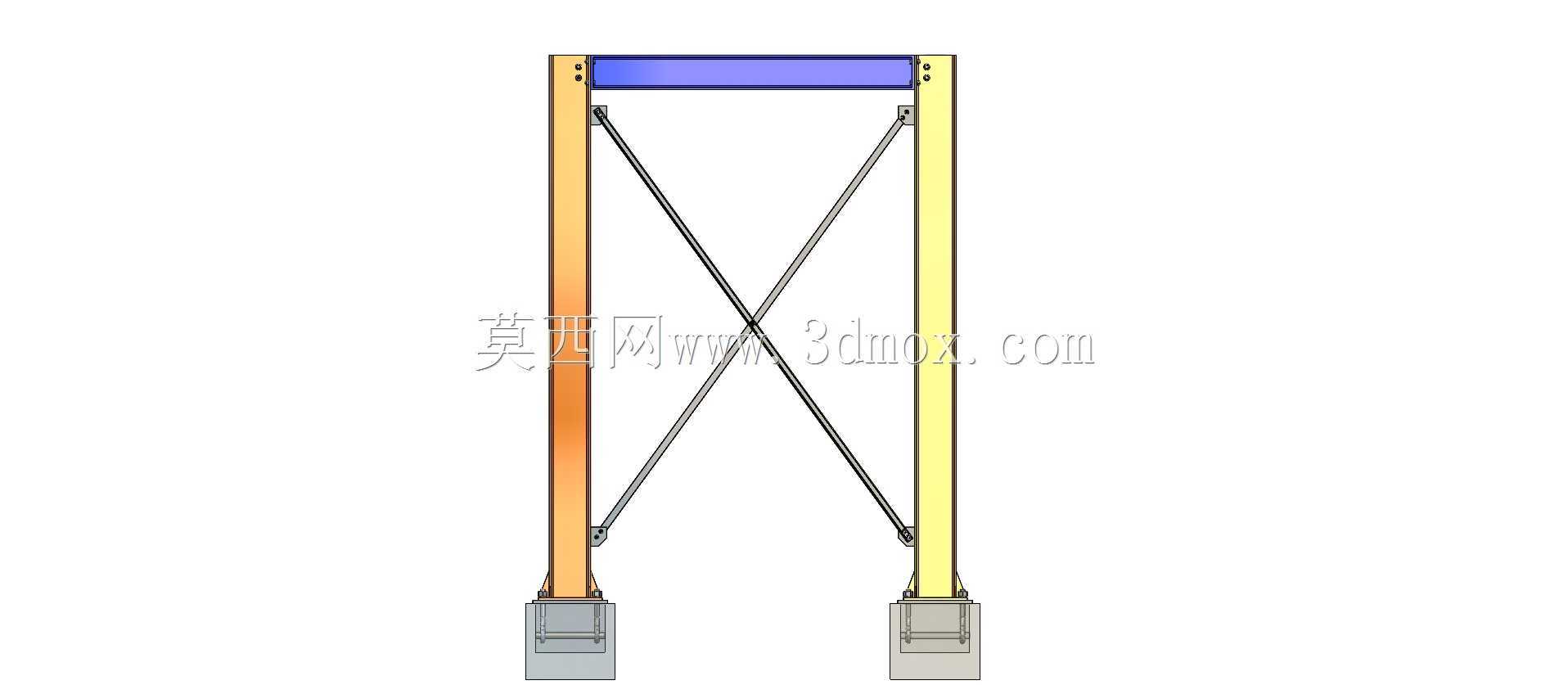

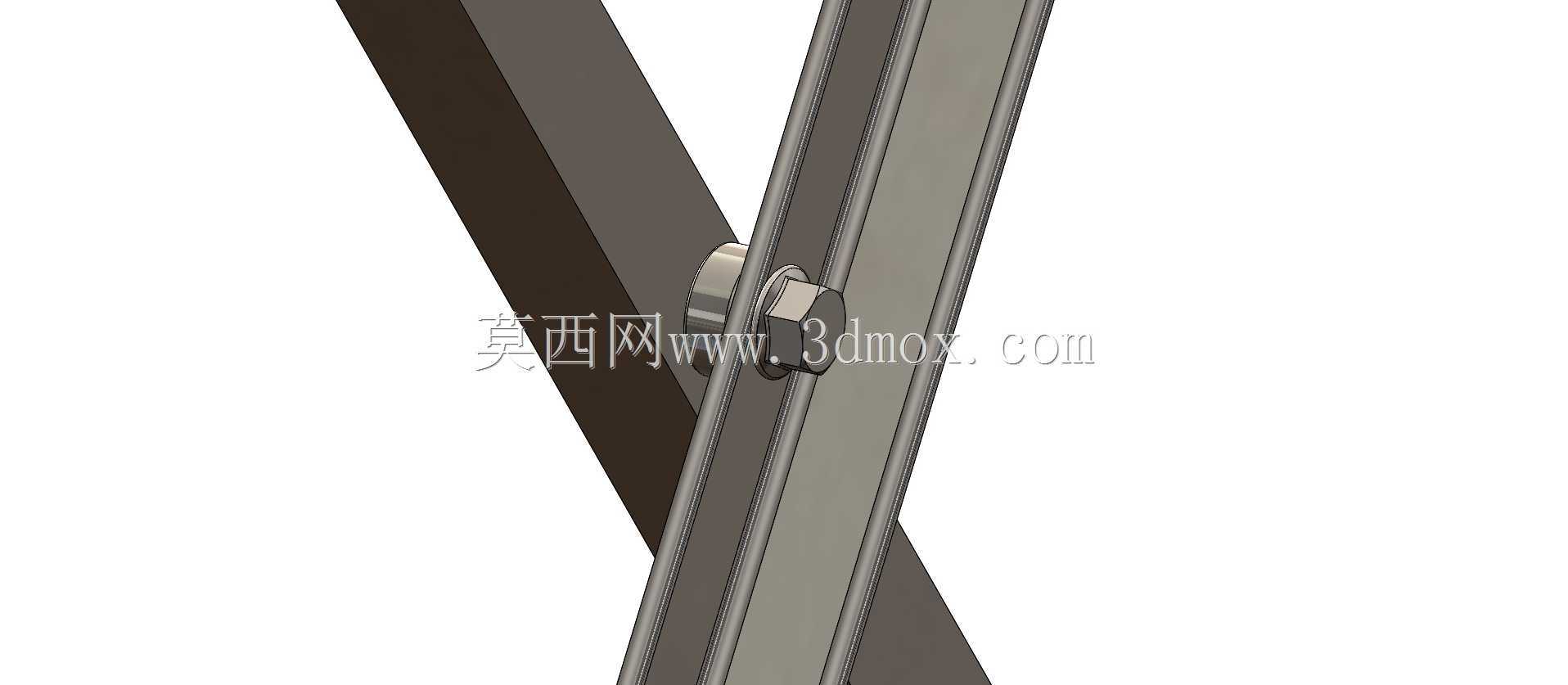

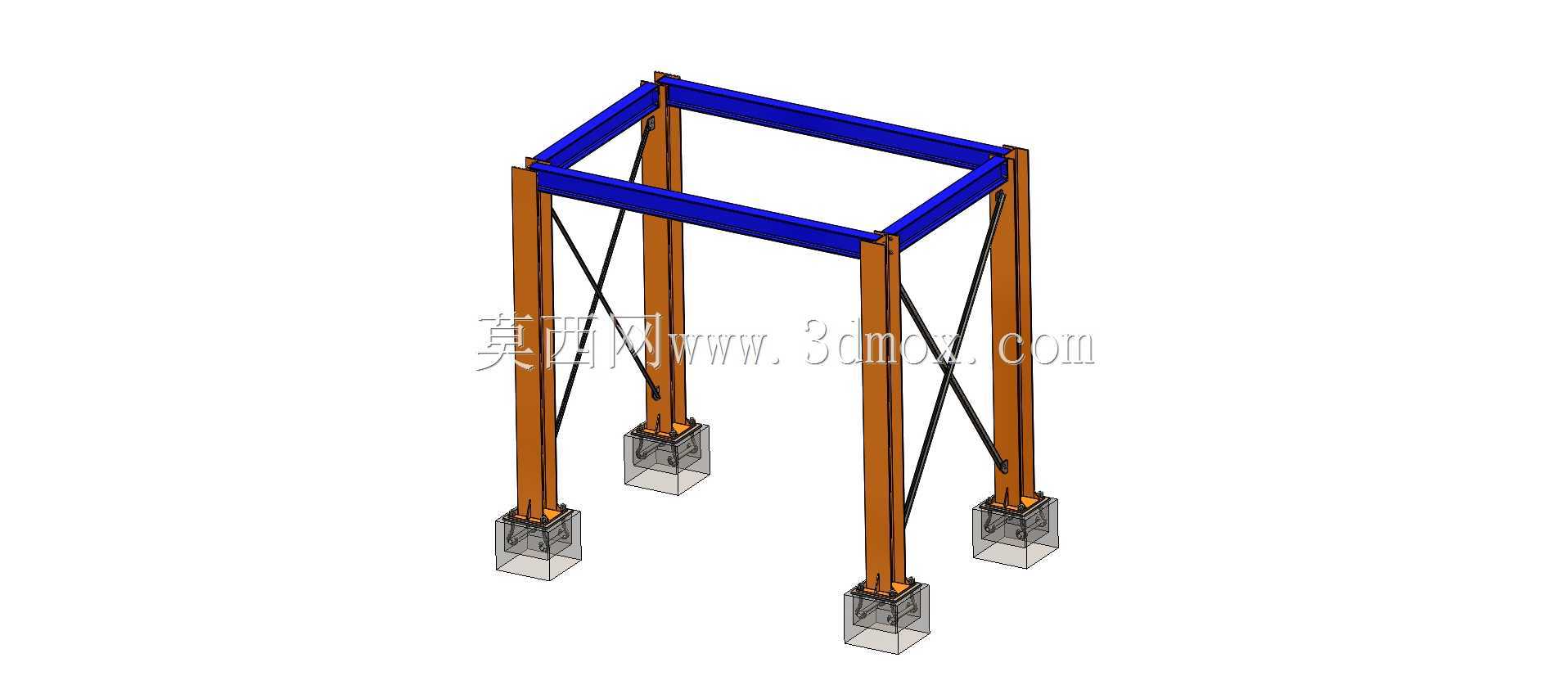

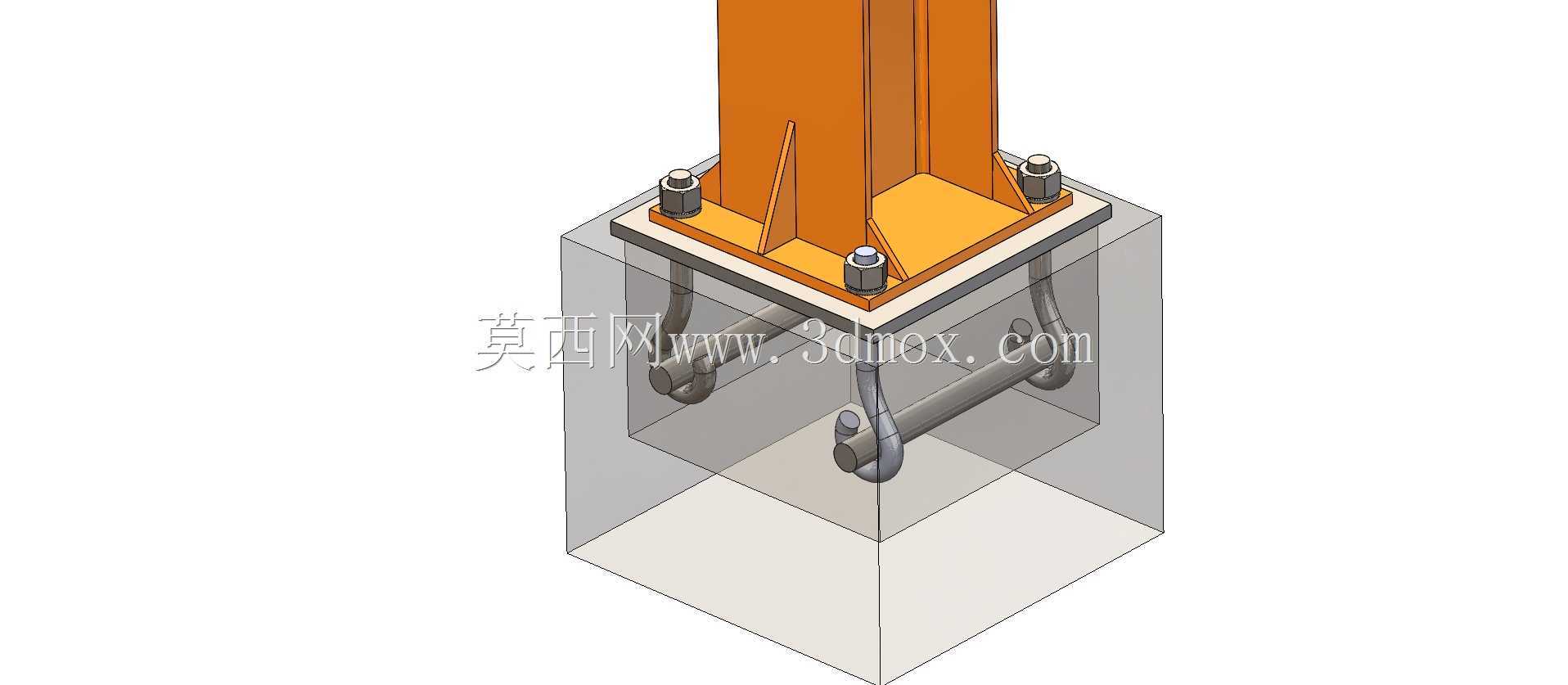

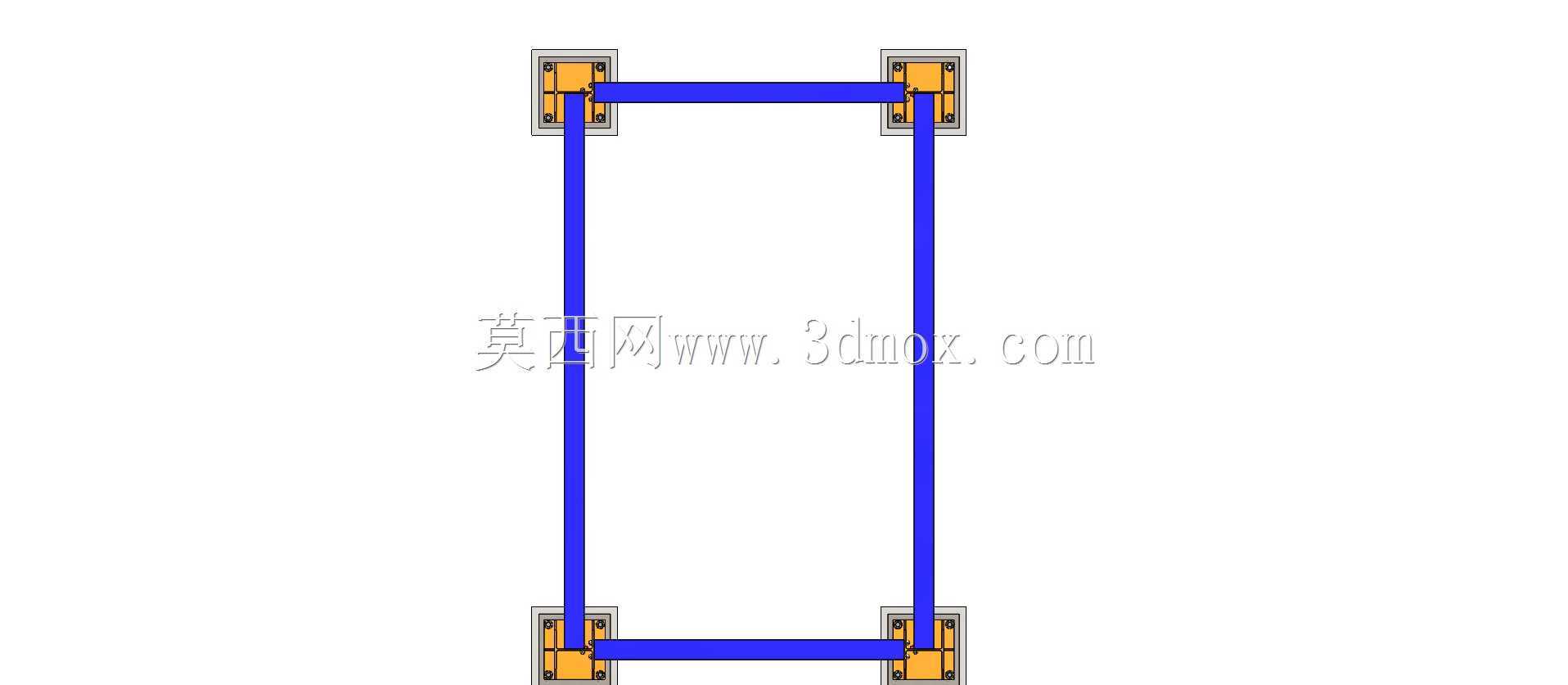

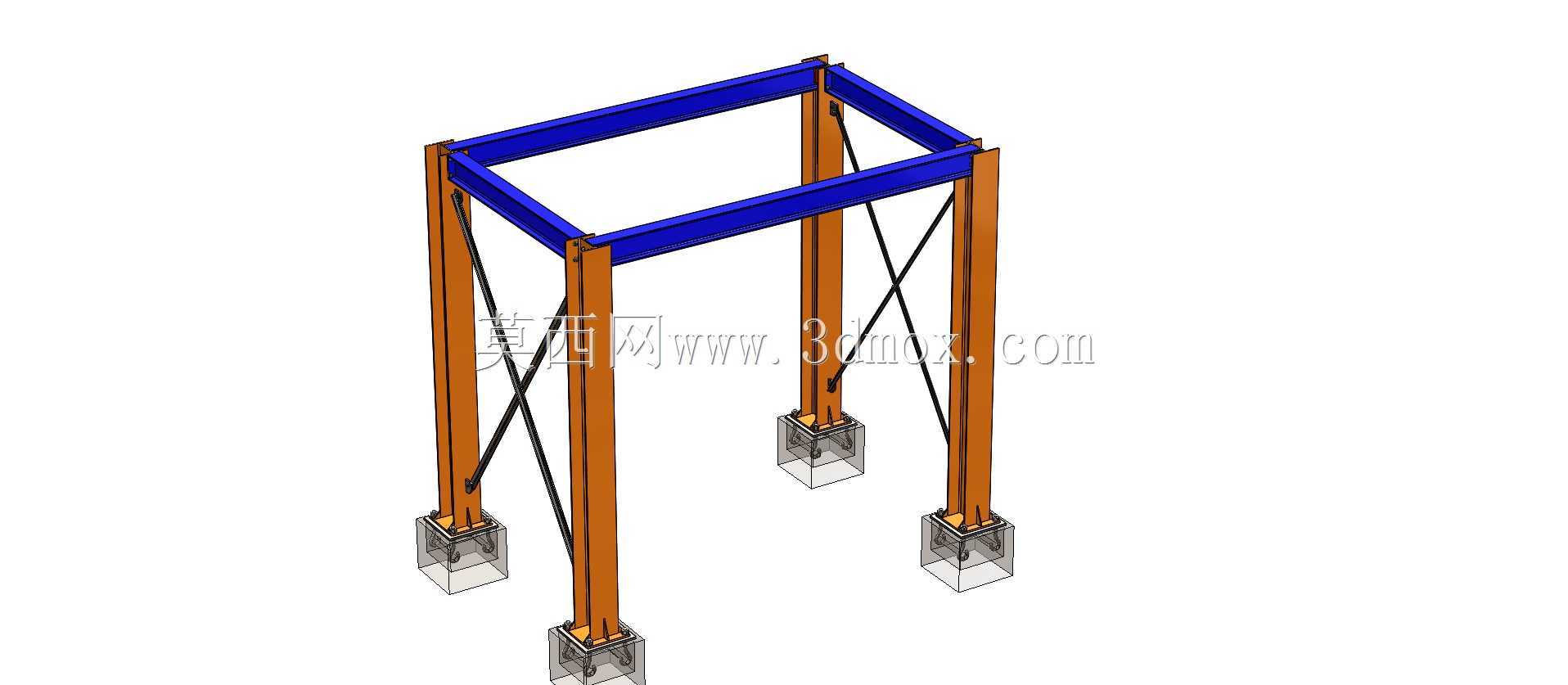

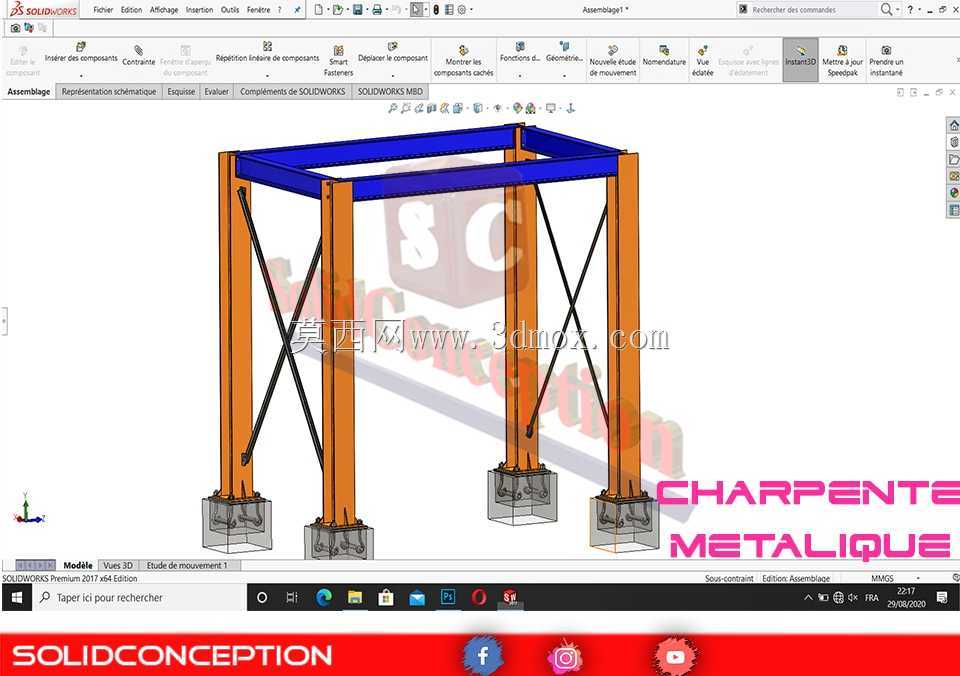

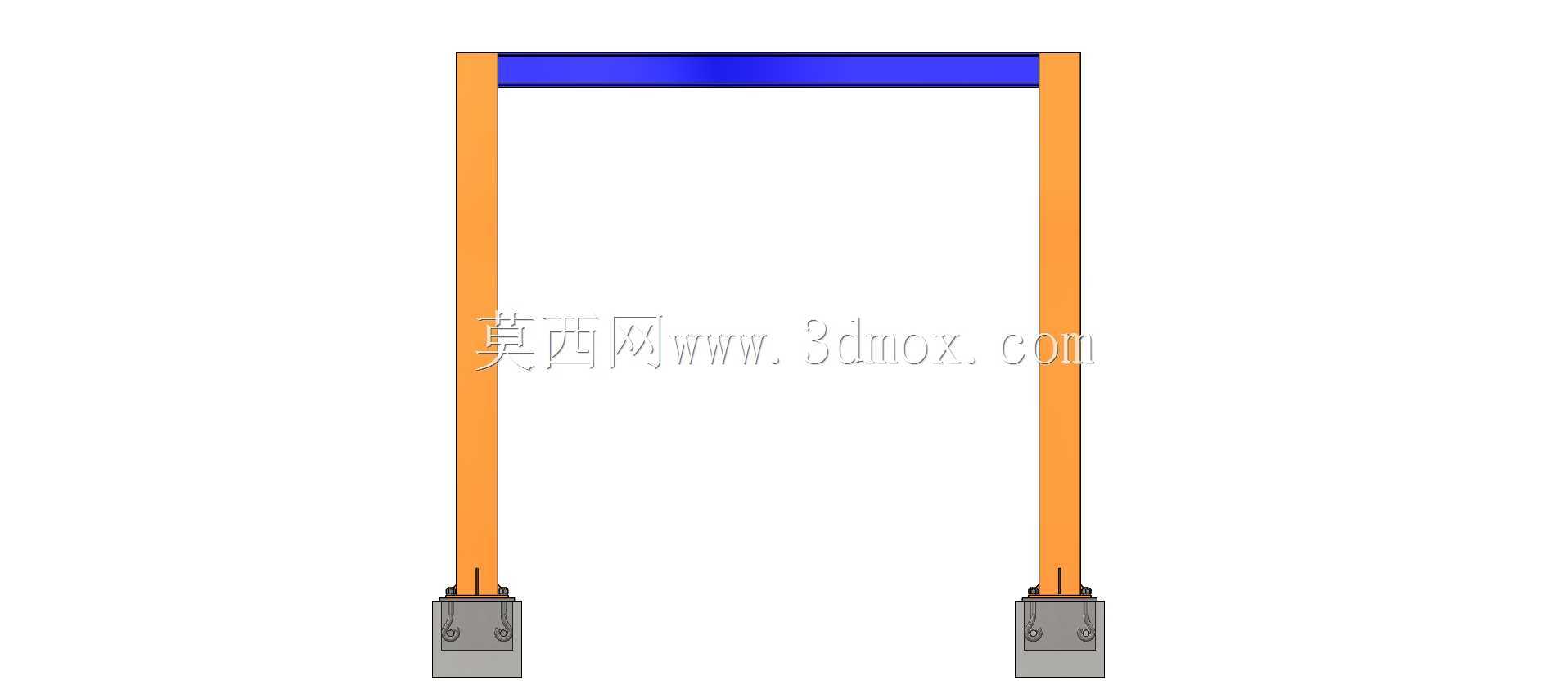

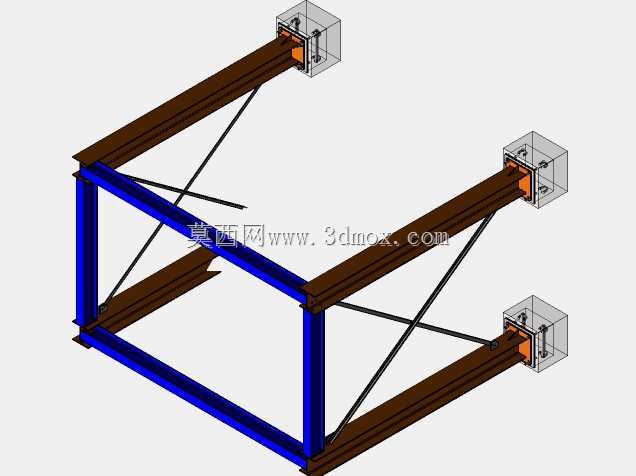

　　该四柱式金属支撑框架多用于户外临时作业遮蔽、小型设备顶部防护、轻型管线架空布设等场景，在厂区临时工位搭建、户外设备运维防护、小型场馆入口遮雨构架等工况下均有适配空间。框架整体采用对称式四柱布局，四根主立柱选用等截面矩形金属型材，沿矩形四角垂直布设，立柱底部配套独立地脚固定结构，每个地脚通过预埋锚栓与混凝土地面刚性连接，可抵消框架整体承受的竖向荷载与水平风载，避免立柱受侧向力出现偏移。立柱之间设置交叉斜撑构件，斜撑采用扁钢或小型矩形管制作，沿立柱侧面呈X形交叉布设，斜撑两端通过焊接或螺栓连接与立柱侧壁固定，可有效提升框架整体抗扭刚度，避免框架受侧向荷载时出现平行四边形形变，保障顶部承载面的水平度稳定。框架顶部为矩形边框结构，

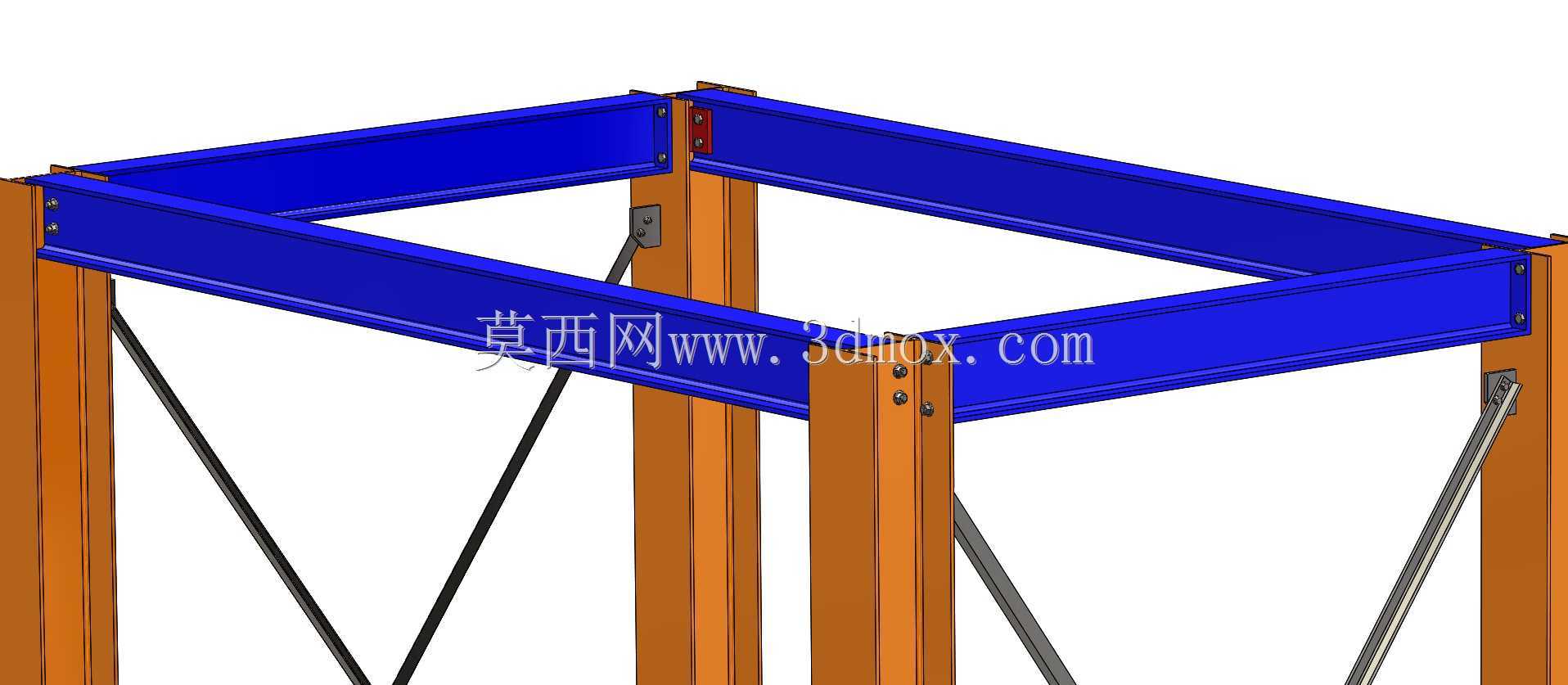

　　边框采用与立柱同规格的金属型材焊接成型，边框与立柱顶端通过满焊连接，边框内侧可根据实际使用需求铺设金属屋面板、遮阳板材或者挂载轻型管线、小型设备，顶部边框的平面度公差控制在每米2mm以内，避免铺设面板后出现积水、受力不均的问题。从安装边界来看，该框架的立柱间距可根据实际场地尺寸调整，单根立柱的地脚基础尺寸需根据现场地质条件核算，常规硬化地面工况下，单个地脚的混凝土浇筑尺寸不小于400400500mm，锚栓埋深不小于300mm，可保障框架在六级风载下无明显晃动。设计过程中优先采用模块化拆分思路，立柱、斜撑、顶部边框均可拆分为独立构件运输，现场通过螺栓拼接或局部焊接即可完成组装，无需大型吊装设备辅助，适配场地受限的户外安装场景。

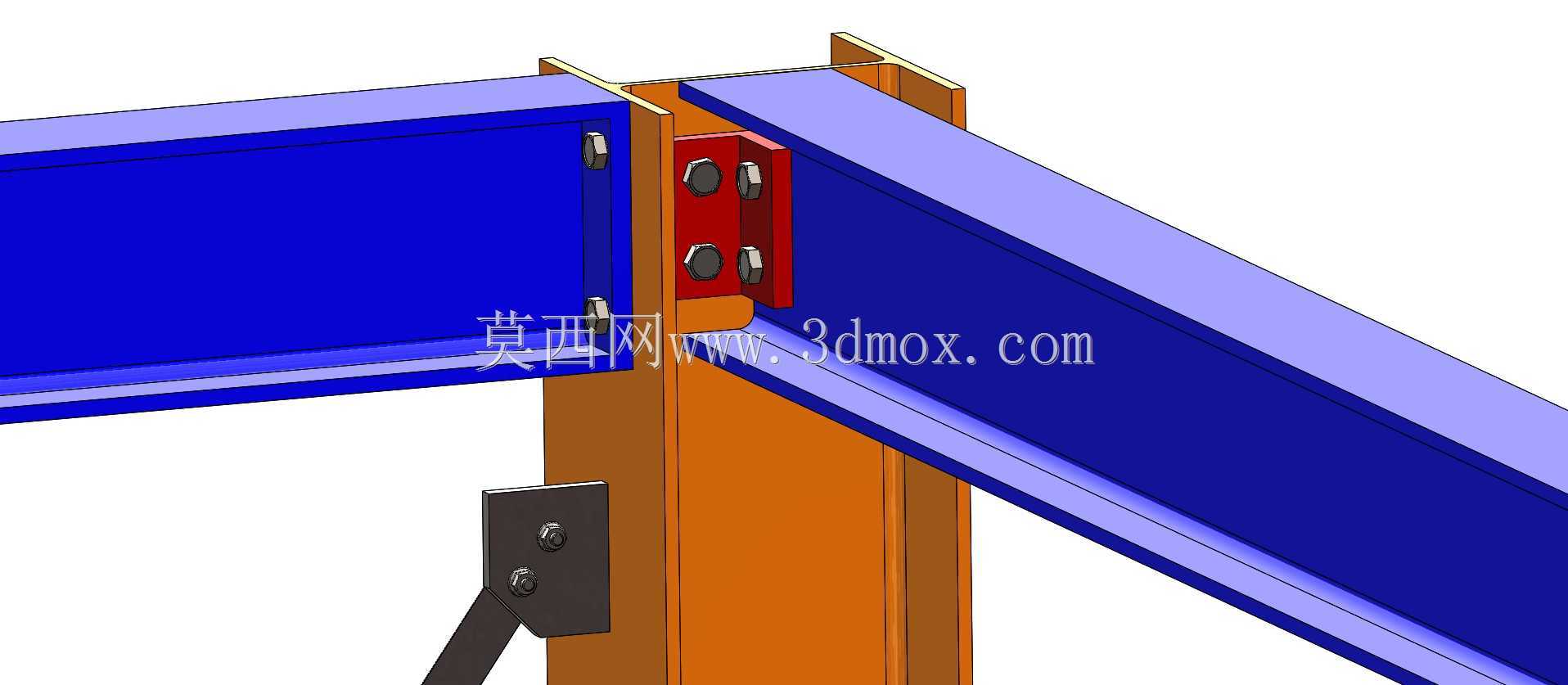

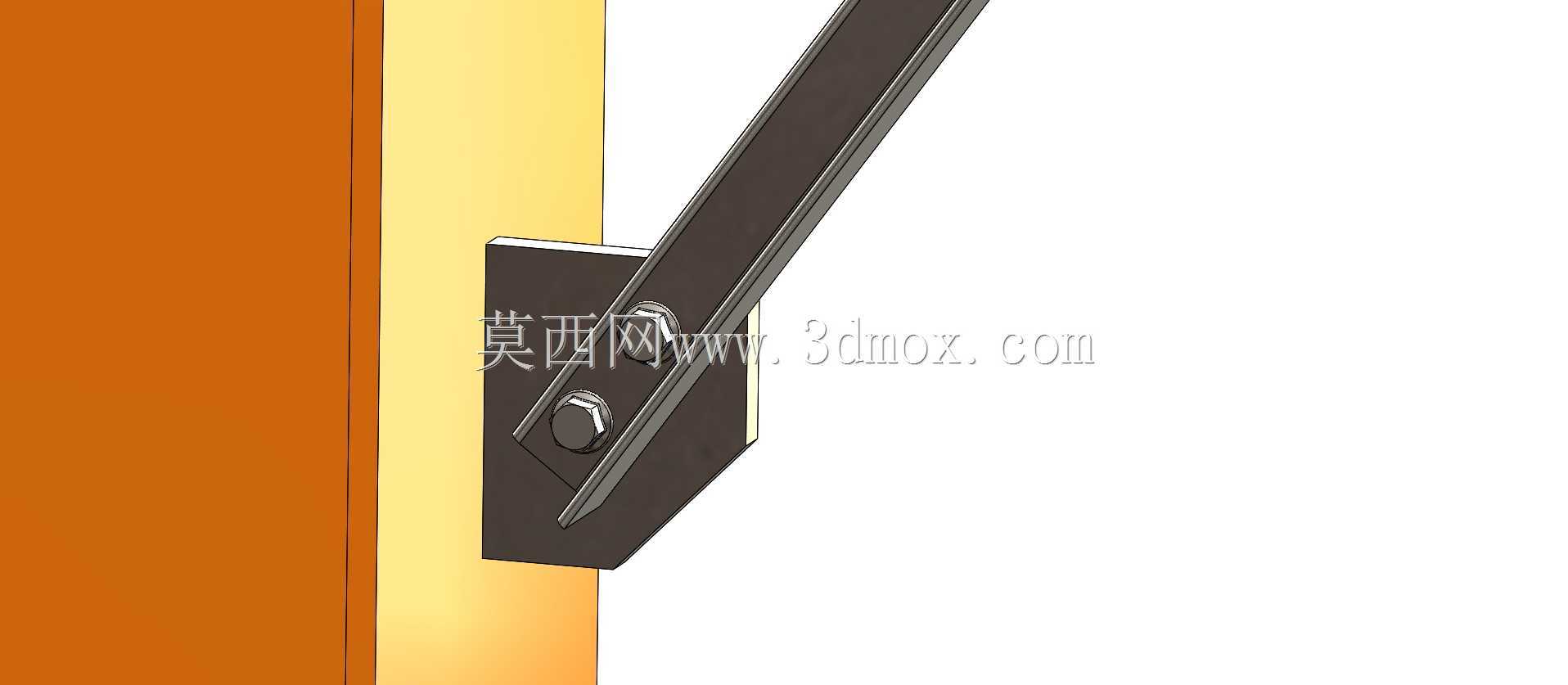

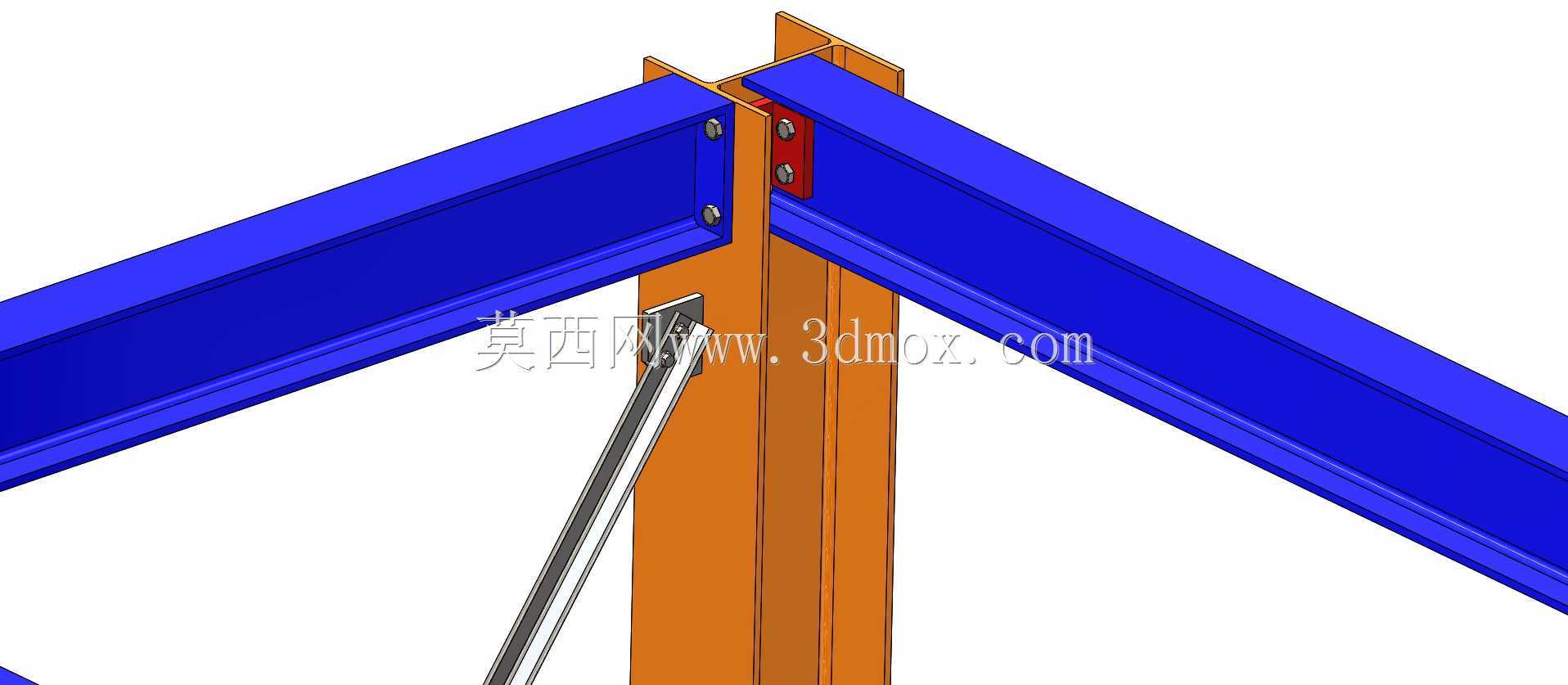

　　构件连接节点处均做加劲肋补强，立柱与顶部边框连接的角部设置三角形加劲板，可分散节点处的集中应力，避免长期受载后焊缝开裂。斜撑与立柱的连接节点采用长圆孔设计，可抵消构件加工、安装过程中产生的尺寸误差，降低现场安装的对位难度，安装完成后再将螺栓紧固并做防松处理。框架整体的竖向承载能力根据型材壁厚调整，常规选用3mm壁厚矩形管制作时，顶部均布荷载可达到每平方米0.5kN，可满足轻型屋面、小型设备挂载的承载需求，若需提升承载能力，可适当加大型材截面规格、增加斜撑布设密度，同时对应核算地脚的抗拔、抗剪承载力，避免基础失效。在防腐处理方面，所有金属构件出厂前均做抛丸除锈处理，表面喷涂户外防锈漆，可适应户外多雨、潮湿的使用环境，

　　延长框架整体使用寿命，若用于有腐蚀介质的化工厂区，可更换为镀锌型材或做环氧富锌底漆处理，进一步提升防腐性能。框架的整体高度可根据使用需求定制，常规遮蔽类用途的框架净空高度控制在2.8m至3.5m之间，可满足人员通行、小型设备进出的空间需求，若用于设备架空支撑，可根据设备安装高度调整立柱长度，同时对应调整斜撑的布设间距，保障高立柱状态下的结构稳定性。
