方转圆法兰连接变径溜料导槽结构

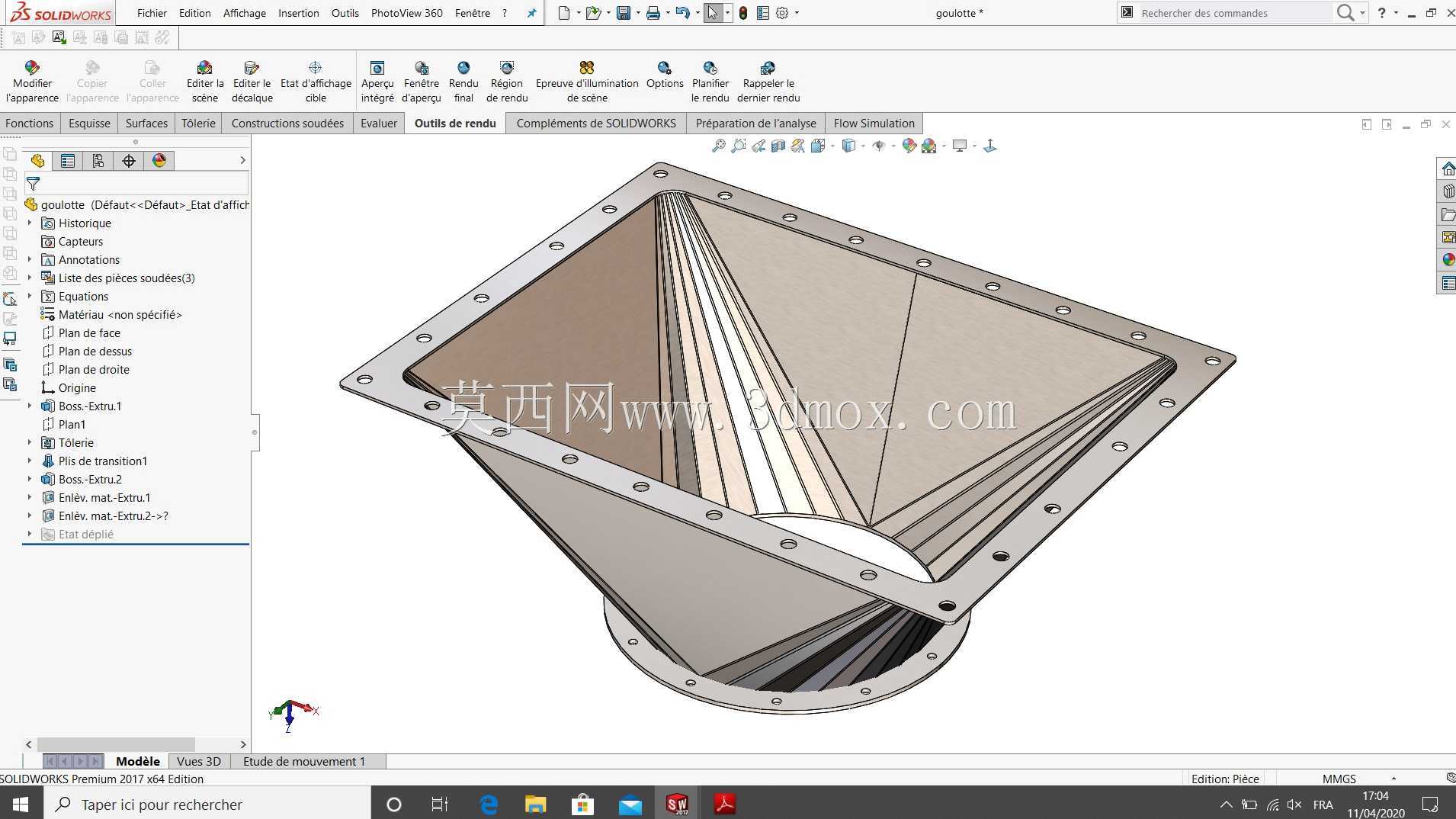

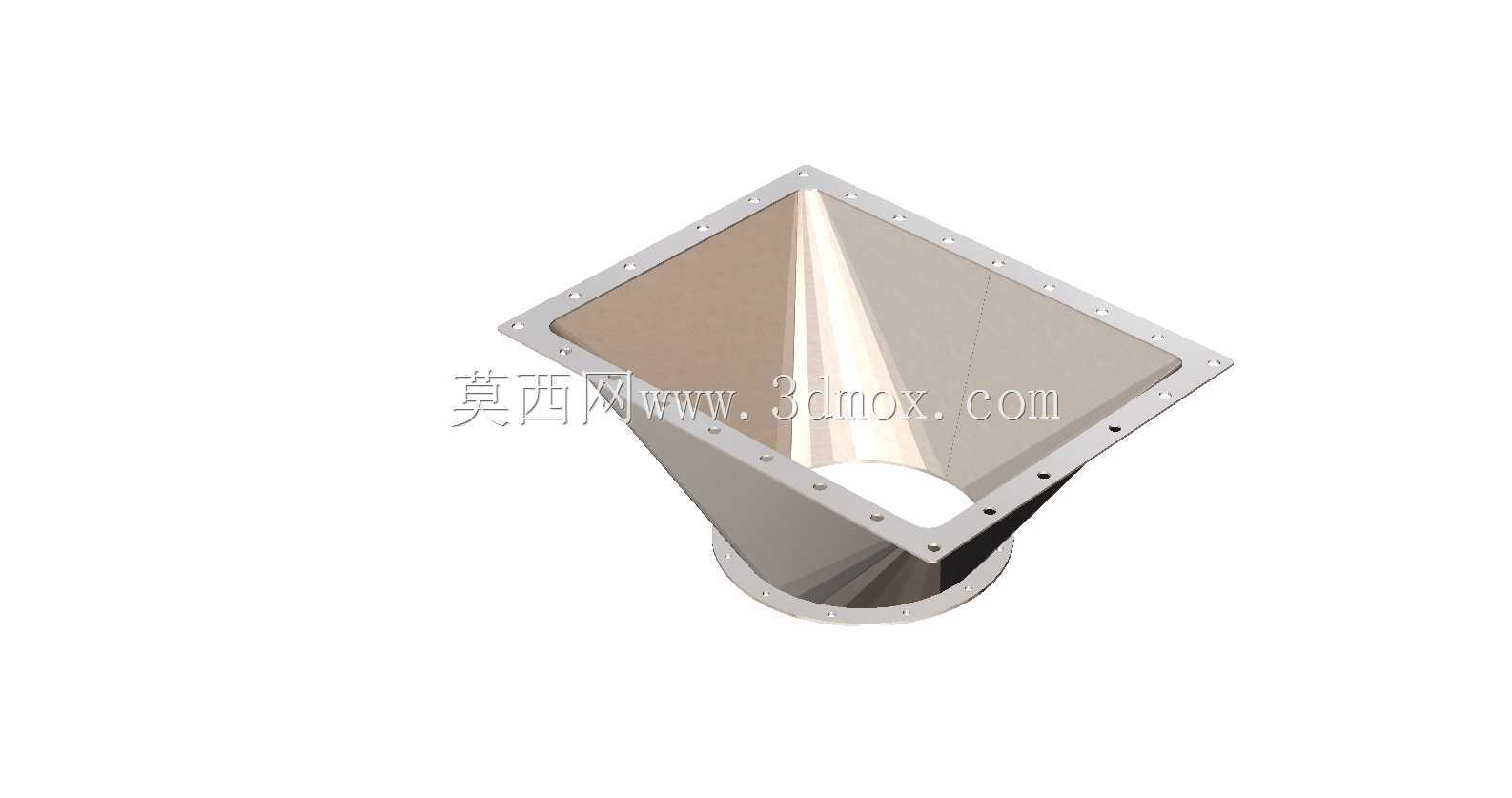

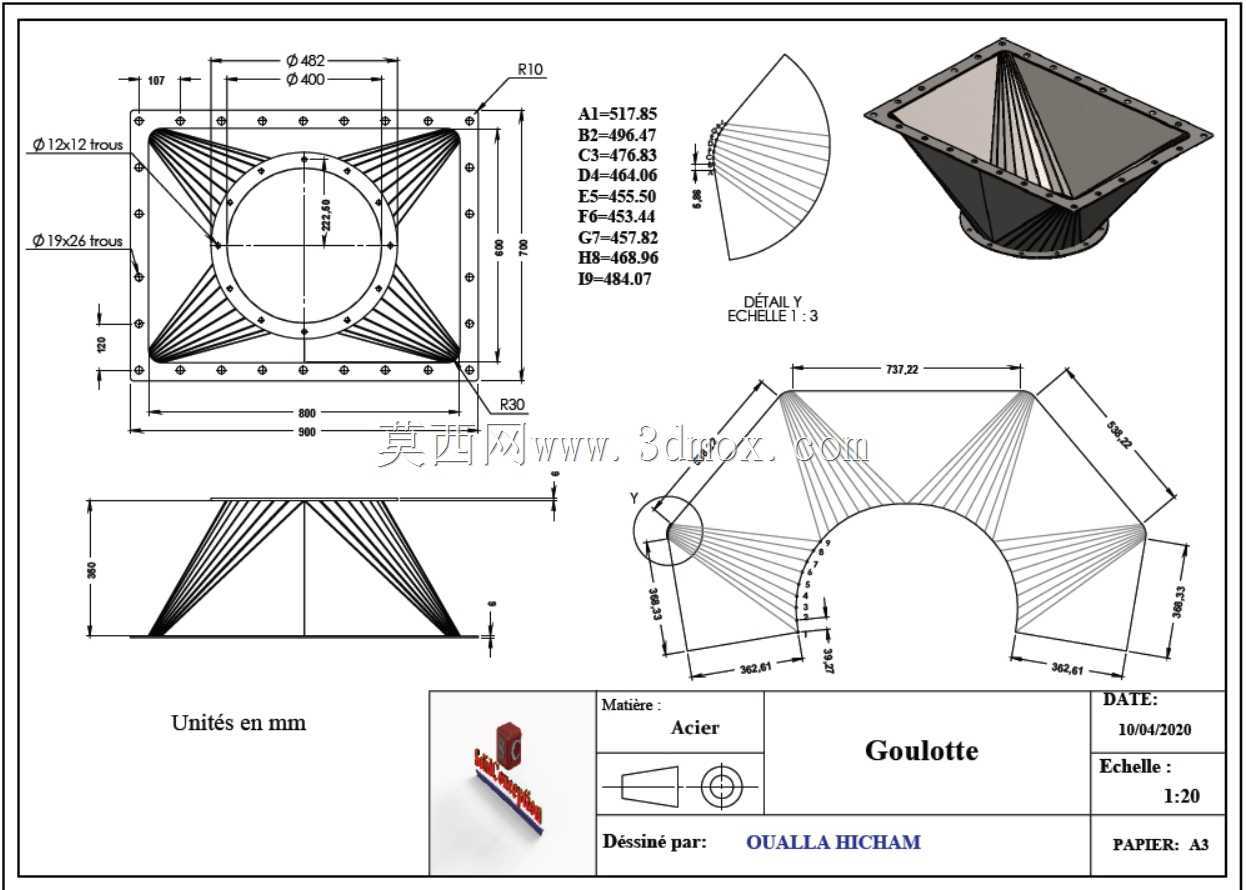

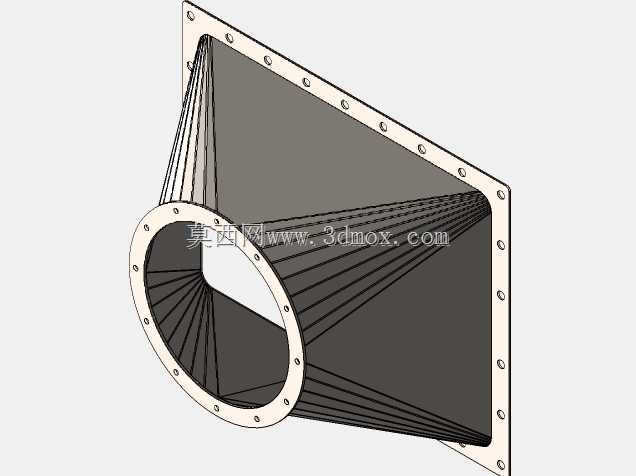

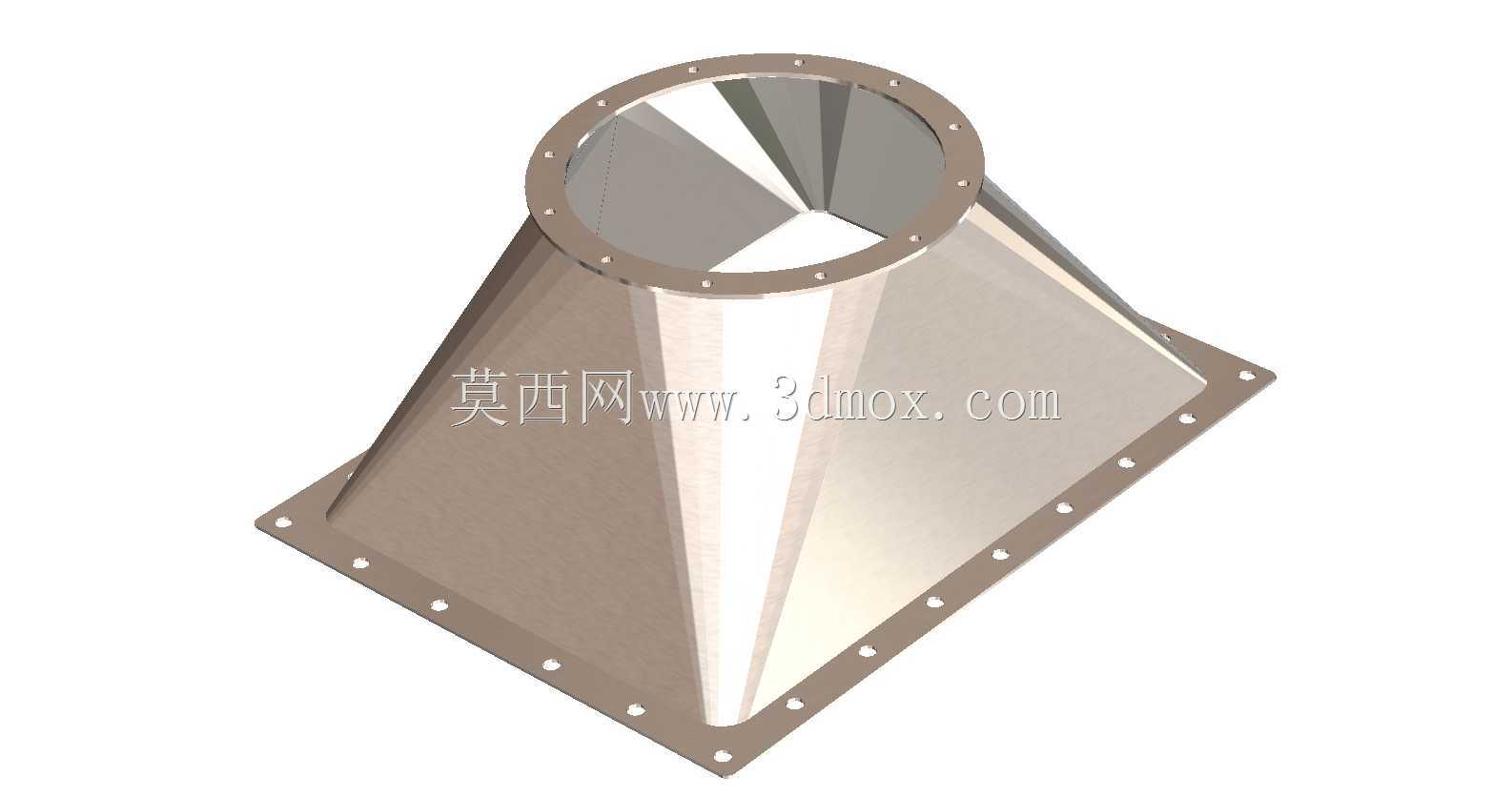

　　该结构属于物料输送系统中的导料转接部件，主要应用在散料处理、粉体输送、粮食加工、建材生产等场景的管路转接环节，用来实现上方方形出料口与下方圆形输送管路之间的平滑过渡，避免物料在转接位置出现卡滞、积料、撒漏的问题。从结构设计来看，上端采用方形法兰安装边，法兰面均匀布置螺栓安装孔，可直接与方形出料端的设备法兰面贴合密封，适配常见的方形料斗、方形出料溜管的安装接口；下端采用圆形法兰结构，同样预留标准螺栓孔位，可对接圆形的气力输送管道、重力溜管、喂料设备入口，解决不同截面形状管路之间的转接痛点。

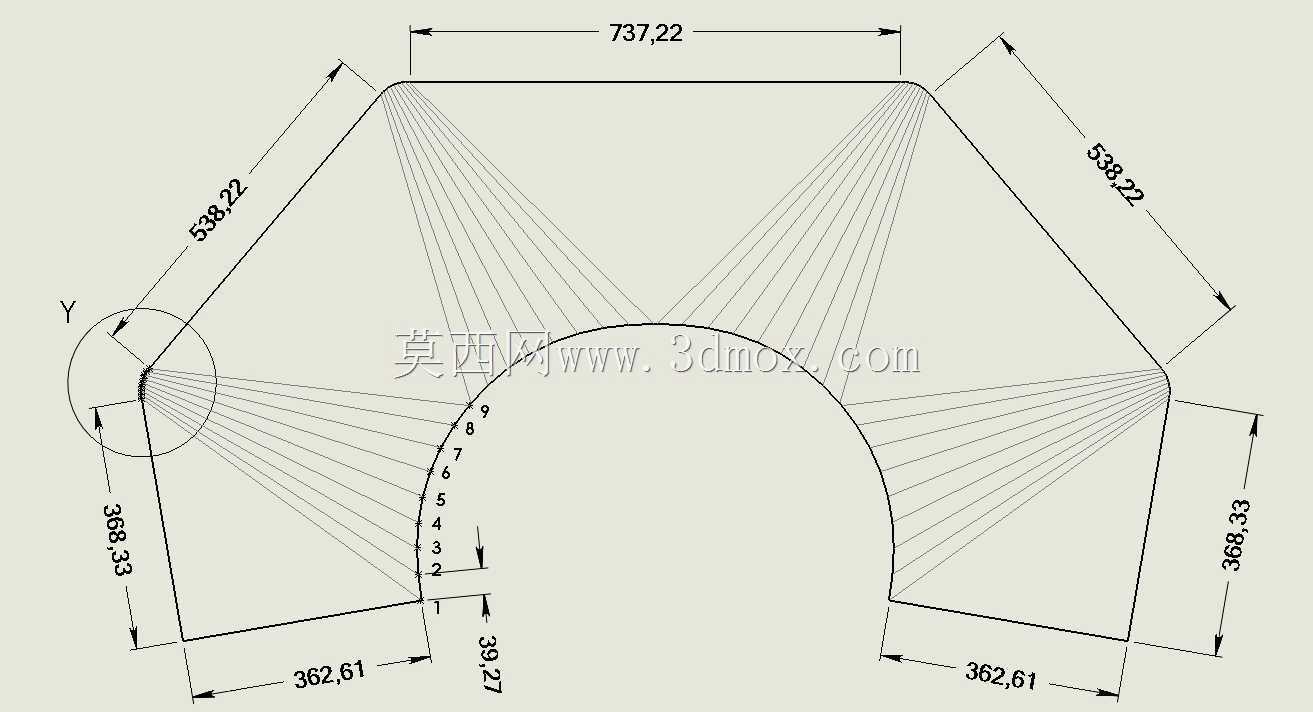

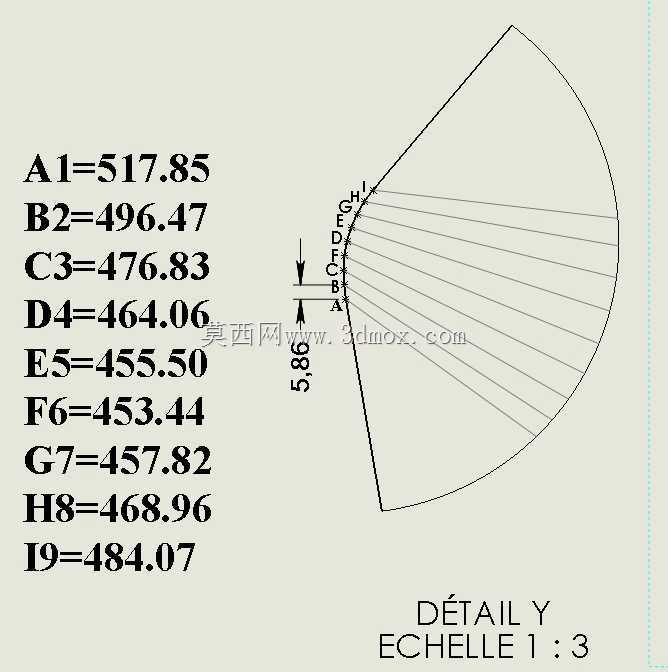

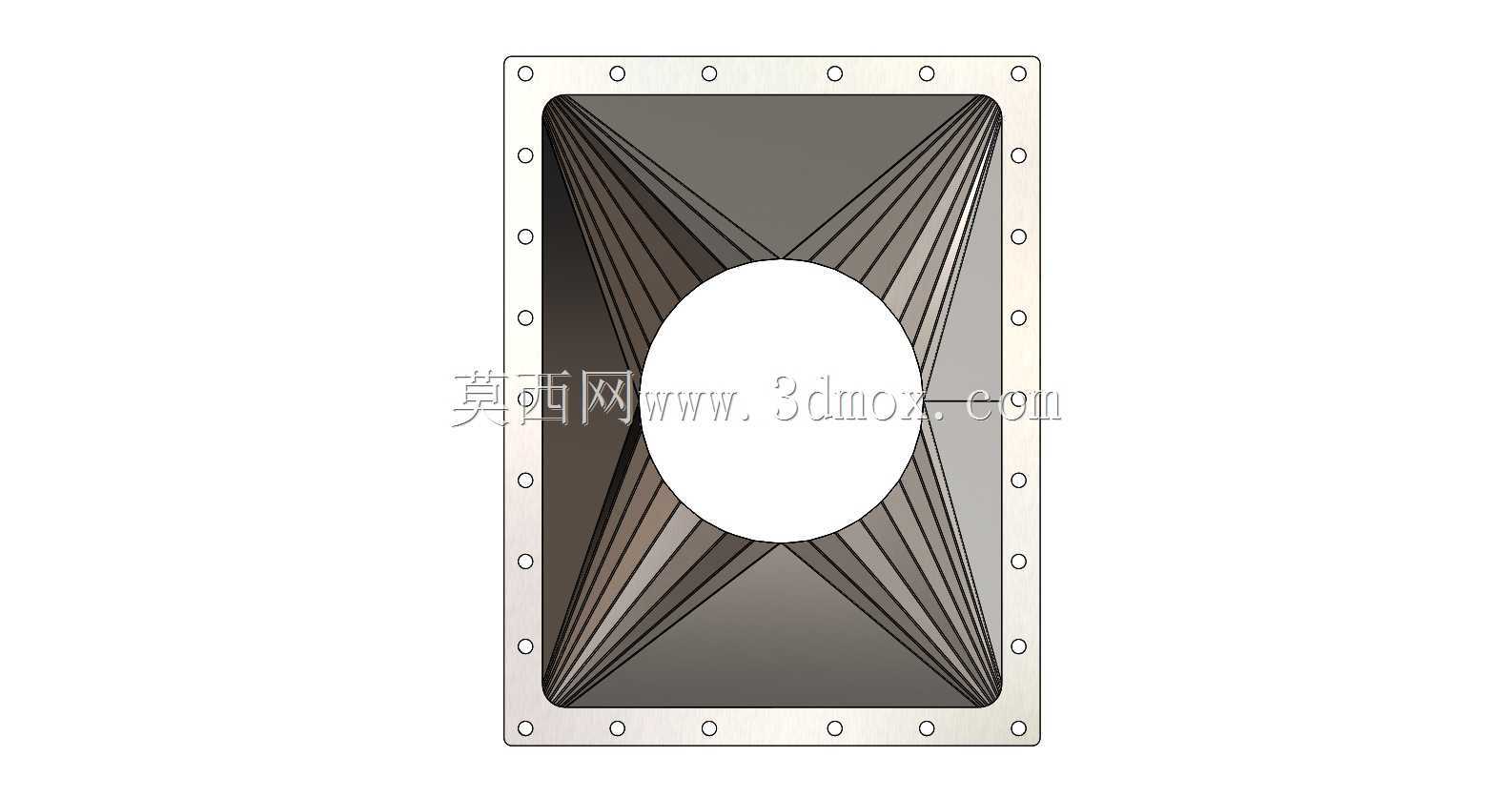

　　设计过程中重点考量了物料流动的顺滑性，槽体内壁采用多段曲面拼接的过渡形式，没有突兀的折角与死角，从方形入口的四个边角位置逐步平滑收束到圆形出口的整圆截面，过渡段的斜率经过反复校核，针对散料的安息角做了适配，保证依靠重力下落的物料可以顺着内壁顺滑滑入下方管路，不会在槽体内壁残留堆积，减少物料交叉污染的风险，也降低了人工清理积料的工作量。法兰边的厚度根据常规输送工况的载荷做了匹配，安装孔的位置度公差控制在合理范围，保证现场安装时可以直接对位穿装螺栓，不需要现场二次扩孔调整。

　　从安装边界来看，上端方形法兰的外接轮廓尺寸大于槽体过渡段的最大截面，预留了足够的螺栓操作空间，现场安装时不需要额外制作转接法兰，可直接与同规格的方形接口设备连接；下端圆形法兰的尺寸与常规工业圆形输送管路的法兰标准匹配，可适配快装卡箍、螺栓紧固等多种连接形式。整体结构采用薄壁钣金类的设计思路，在保证结构刚度的前提下控制整体重量，槽体外部不需要额外加设加强筋，依靠过渡段的折边与曲面结构自身的刚度即可承受常规散料输送的冲击载荷，针对磨琢性较强的物料，也可在内壁额外粘贴耐磨衬板，法兰面预留的密封槽结构可以加装橡胶密封垫，避免输送粉体物料时出现扬尘外溢的问题。

　　在实际工程应用中，这类变径导槽经常布置在振动筛出口、料仓出料口、皮带机转接点、除尘设备灰斗出口等位置，替代传统的现场焊接制作的异形转接溜槽，标准化的法兰接口可以大幅缩短现场安装的周期，避免现场焊接制作带来的尺寸偏差、内壁不平整导致的积料问题。结构的过渡段曲面做了等壁厚处理，不管是采用钣金折弯焊接成型，还是采用板材滚压拼接，都可以很方便地拆分加工件，降低生产制造的难度，焊接位置全部布置在槽体外部，内壁焊缝打磨平整后不会阻碍物料流动。针对不同的输送通量需求，可通过调整方形入口与圆形出口的尺寸比例、过渡段的整体高度来适配不同的工况，当输送流动性较差的粘性物料时，还可在槽体侧壁预留振动电机安装位，搭配助流装置避免物料粘附内壁。
