带工程标注的曲面塑料包装瓶结构设计

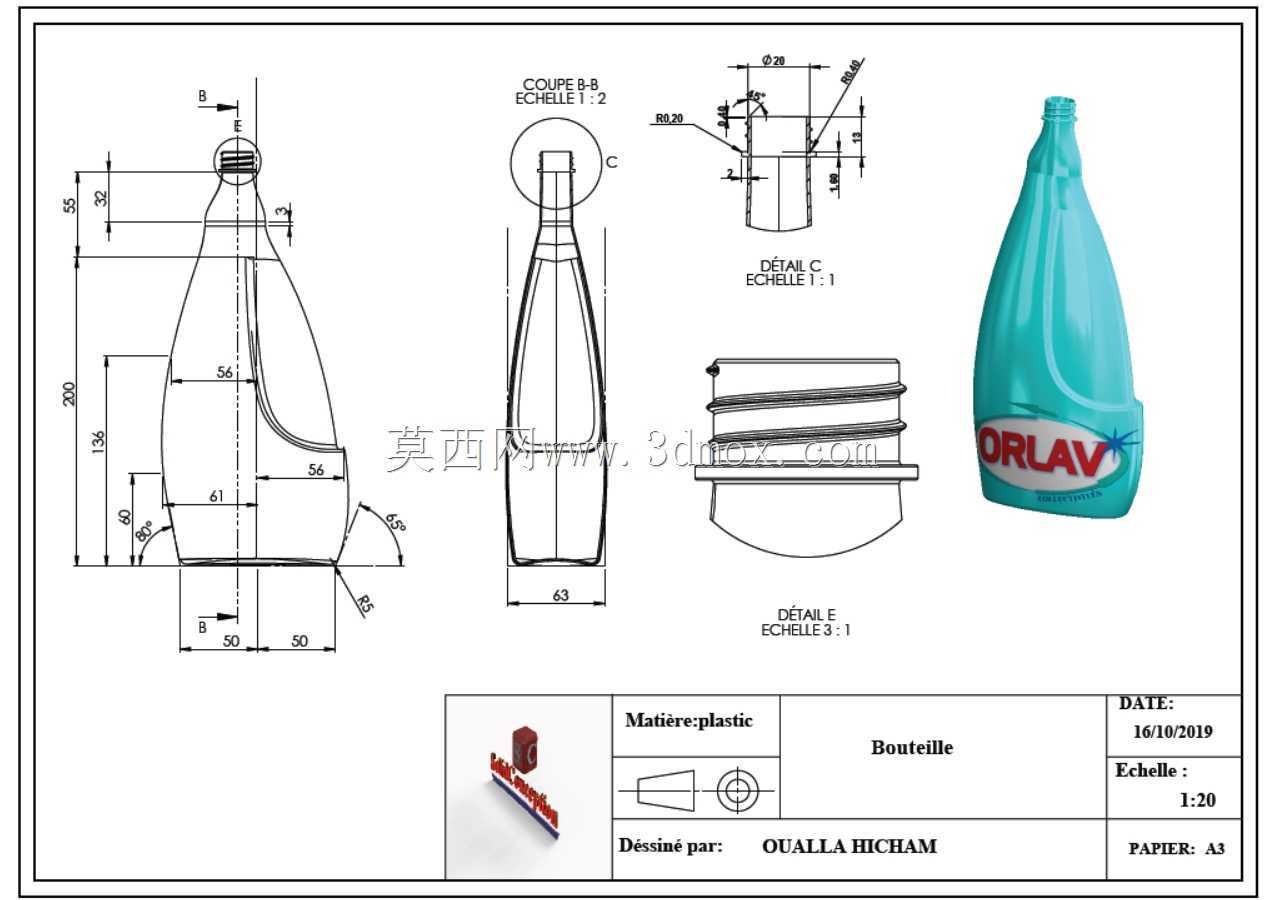

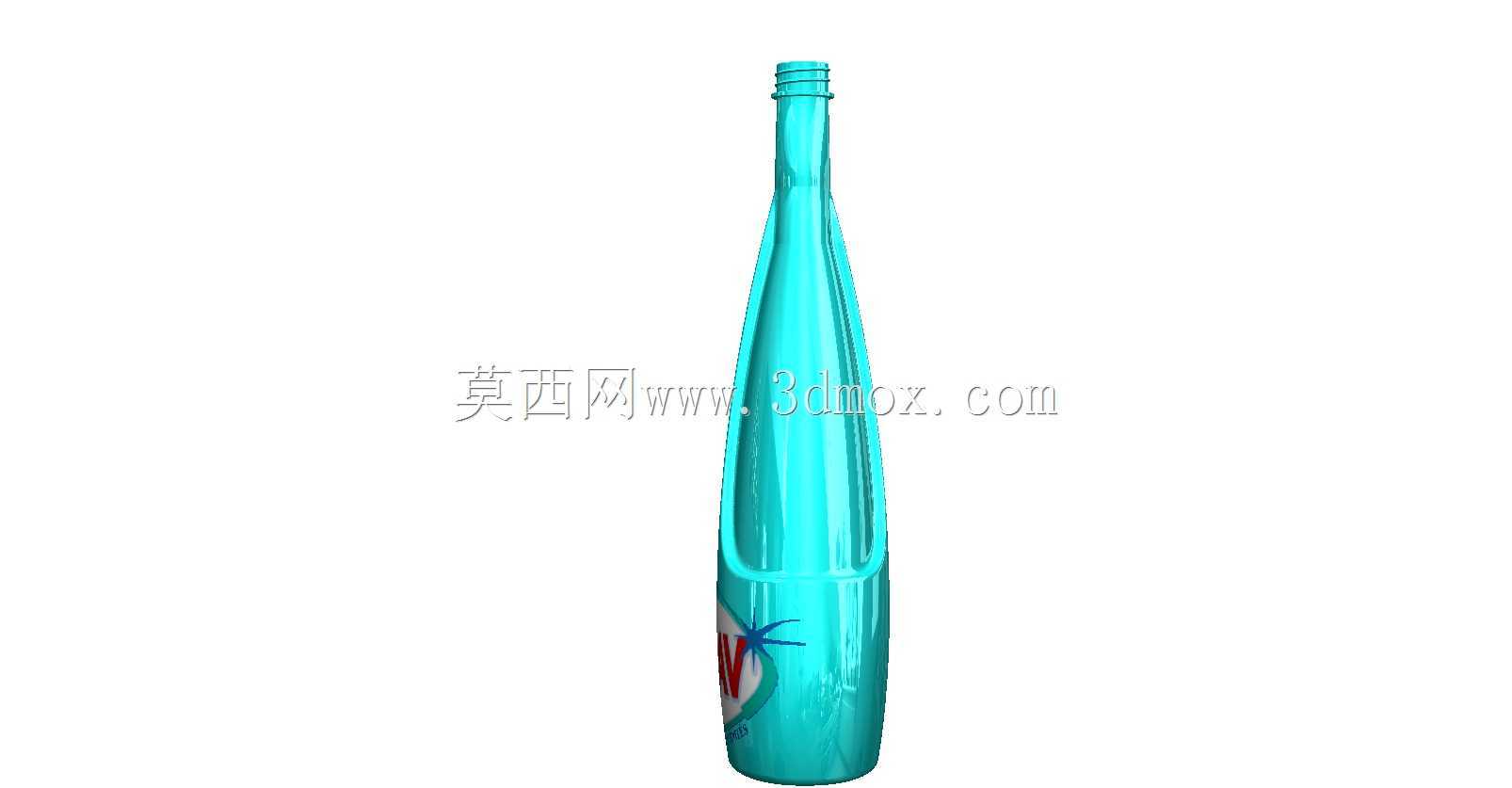

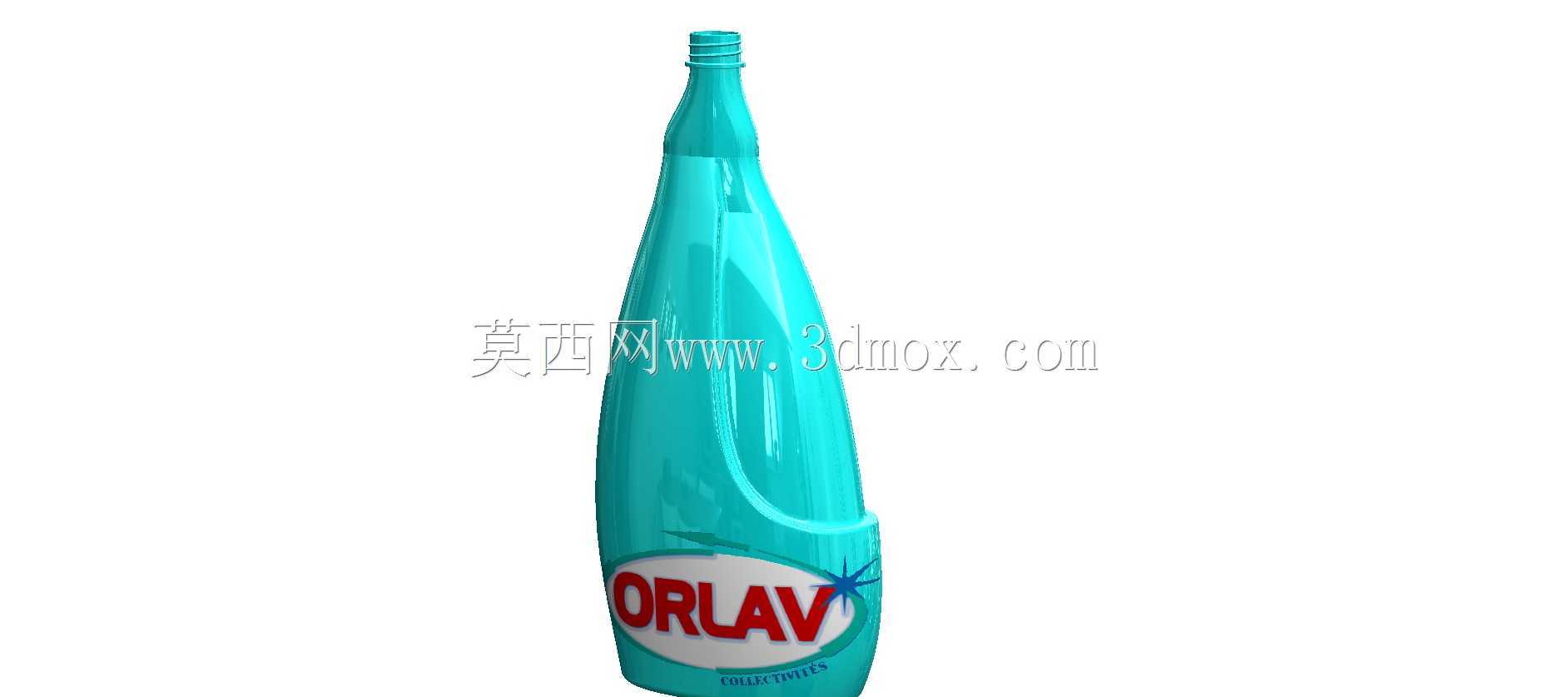

　　日常流通领域的液态日化产品包装，瓶体结构是兼顾灌装效率、运输堆叠稳定性、握持手感与内容物密封性能的核心载体，这类曲面塑料瓶的结构设计，需要在外观曲面流畅度与结构可制造性之间找到精准平衡，不能单纯追求视觉造型忽略注塑、吹塑环节的工艺可行性。从工程标注的视图信息来看，该瓶体采用非对称曲面造型，瓶身侧面设置内凹的握持弧面，对应日常使用时单手握持的施力位置，弧面曲率贴合成年人手掌自然弯曲的弧度，避免满瓶状态下握持打滑，同时瓶身不同分段的壁厚做了梯度设计，瓶口螺纹段壁厚最大，保证与瓶盖旋合时的结构强度，不会因为反复开合出现螺纹滑牙、瓶口开裂的问题；瓶身中段壁厚均匀，兼顾吹塑成型时的料流延展均匀性，避免出现局部壁厚过薄导致的承压不足，

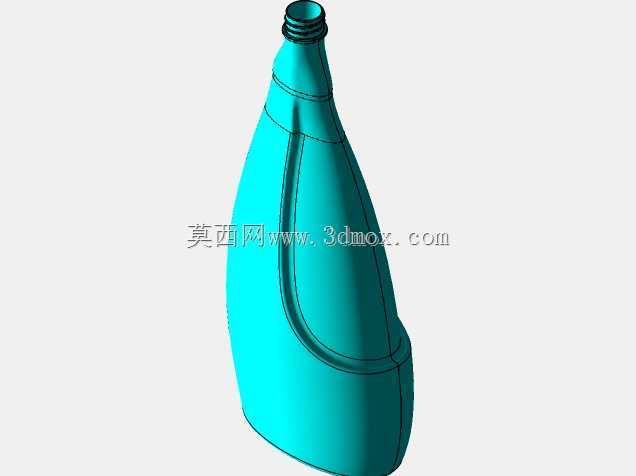

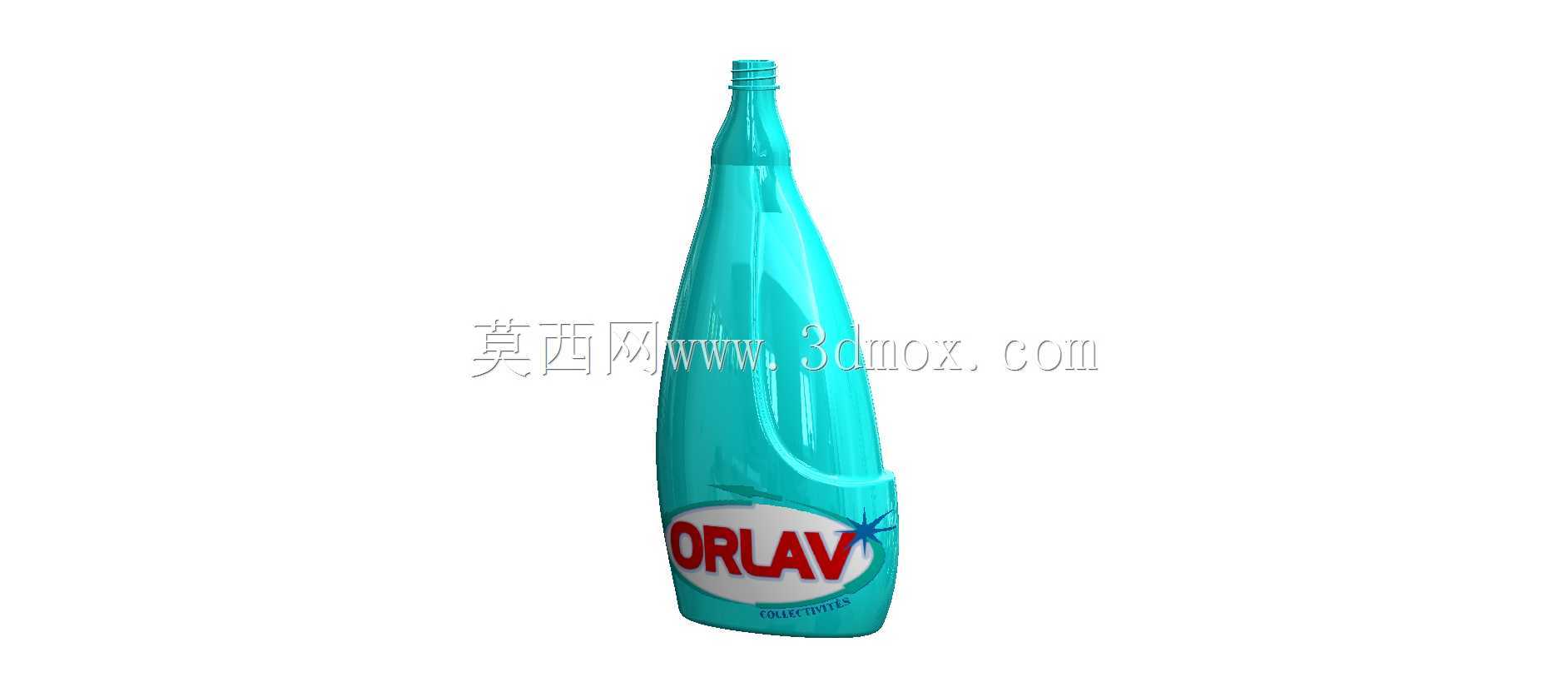

　　灌装后运输过程中受挤压出现渗漏；瓶底位置做了内凹的圆弧过渡结构，既可以保证瓶体放置时的站立稳定性，不会因为底面轻微变形出现放置歪斜，也能抵消内容物灌装后温度变化带来的瓶体内应力，避免瓶底向外鼓凸导致放置不稳。瓶口采用标准的多线梯形螺纹结构，螺纹的导程、牙型角度都做了适配通用日化瓶盖的尺寸设计，不需要单独开制配套瓶盖模具，可以直接适配行业通用的标准瓶盖，降低供应链的配套成本，瓶口顶端设置了一圈密封凸缘，与瓶盖内的密封垫片贴合时可以形成连续的密封面，即使瓶体倾倒也不会出现内容物渗漏。瓶身的曲面过渡全部采用G2连续的曲面构建方式，没有尖锐的棱角转折，一方面是吹塑成型时料流可以沿着曲面均匀延展，不会在棱角位置出现应力集中导致的成型缺陷，

　　另一方面日常使用时也不会因为尖锐棱边划伤使用者手部，同时曲面的光影过渡自然，后续做瓶身标签贴附时，标签可以沿着曲面完全贴合，不会出现翘边、褶皱的问题，保证产品外观的一致性。从尺寸标注的安装与使用边界来看，瓶体总高控制在单手握持的舒适高度范围内，瓶身最大直径适配常规的自动灌装线卡瓶工位尺寸，可以直接在现有通用液态灌装线上完成灌装、旋盖、贴标全流程工序，不需要对现有生产线的卡位、导板结构做额外调整，适配现有量产线的生产节拍；瓶底的支撑环直径尺寸经过核算，满瓶状态下堆叠三层时，下层瓶体的瓶口可以完全嵌入上层瓶底的内凹位置，堆叠运输时不会出现滑垛、倾倒的问题，提升仓储运输环节的空间利用率。细节结构上，

　　瓶身靠近瓶口的位置做了一圈微小的凸环结构，作为灌装时的液位定位基准，自动灌装线的液位检测装置可以通过识别该凸环位置完成液位校准，保证每一瓶的灌装容量误差控制在标准允许范围内；瓶身的贴标区域做了微幅的平面化处理，虽然整体是曲面造型，但贴标位置的曲面曲率做了收敛调整，保证不干胶标签贴附后不会因为曲面曲率过大出现标签边角起翘，同时贴标区域的表面粗糙度要求控制在合理区间，既不会因为表面过于光滑导致标签粘附力不足，也不会因为表面过于粗糙导致标签印刷面出现凹凸瑕疵。这类塑料瓶的结构设计，本质是在消费端使用体验、工业端量产可行性、流通环节可靠性三者之间做最优解，曲面构建时需要同步考虑吹塑模具的分型面位置，将分型线设置在瓶身视觉不明显的侧面位置，避免分型线的合模痕影响产品外观，同时分型面的位置要保证开模时瓶体可以顺利脱模，不会出现倒扣结构导致的脱模变形，所有的曲面拔模角度都控制在工艺允许的范围内，即使是瓶身内凹的握持位置，也通过曲面角度调整避免了侧抽芯结构，简化模具结构的同时降低模具制造成本与后期生产的维护成本。
