渐开线直齿圆柱传动齿轮结构设计

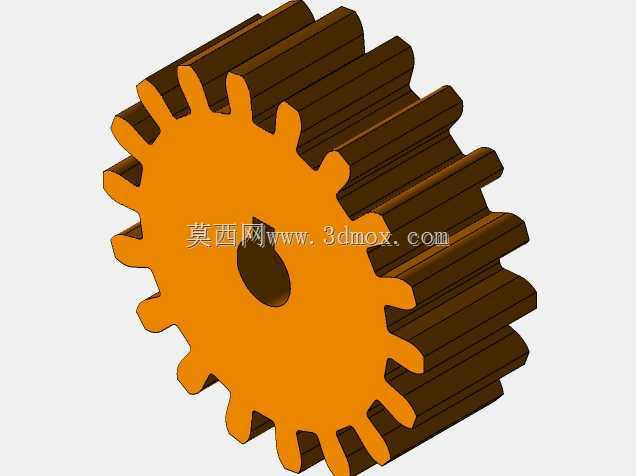

　　这款直齿圆柱齿轮的建模完全围绕通用机械传动场景的实际需求展开，日常在小型输送机驱动端、轻工包装设备的动力传递链路、普通机床的进给传动副里，这类齿轮都是应用频次极高的基础传动元件。做结构设计的时候，首先要卡准的是安装边界，齿轮中心的轴孔尺寸要和配套的传动轴做过渡配合，轴孔上预留的键槽位置要对应平键的安装尺寸，保证扭矩传递过程中不会出现轴与齿轮的相对滑动，避免长期运行产生的磨损间隙影响传动精度。齿形部分采用标准渐开线齿廓设计，建模时严格控制齿顶高、齿根高的比例，齿根处做了标准的圆角过渡，这个细节很多新手建模容易忽略，实际运行中齿根是应力集中最明显的位置，没有圆角过渡的话，交变载荷长期作用下很容易出现齿根断裂的失效问题。

　　齿轮的齿宽是结合传动扭矩的大小核算的，齿宽过窄会导致单位齿面载荷过大，加速齿面磨损，齿宽过宽则会提高加工时的形位公差要求，容易出现齿向载荷分布不均的问题，反而降低传动的平稳性。从实际装配的角度出发，齿轮的两个端面都做了平整处理，端面和轴肩的贴合面要保证足够的平面度，避免安装后齿轮出现偏摆，导致啮合时齿面接触面积不足，出现局部点蚀的问题。建模过程中齿距的累积误差、齿形公差都按照通用机械传动的中等精度等级控制，既可以满足大部分常规传动场景的精度要求，又不会因为精度要求过高提升不必要的加工成本。这类齿轮在实际使用中，通常和同模数的配对齿轮做外啮合传动，中心距的尺寸公差要控制在合理范围内，中心距过大会导致齿侧间隙过大，传动时出现冲击噪音，

　　中心距过小则会加剧齿面磨损，甚至出现卡齿的问题。齿轮的轮毂部分厚度是结合轴孔直径设计的，保证轮毂有足够的强度支撑轮齿传递的扭矩，不会在负载突变时出现轮毂开裂的情况。轮齿的齿顶部分做了微小的倒角处理，避免装配过程中齿顶边缘的毛刺刮伤配对齿面，也能减少啮合初始阶段的冲击。在传动系统的布局里，这类直齿轮的优势是加工工艺成熟，装配调整方便，不像斜齿轮会产生轴向力，不需要额外设置承受轴向载荷的轴承，能简化整体的支撑结构，降低整套传动装置的成本。建模时特意还原了实际加工需要的所有工艺结构，没有多余的装饰性特征，所有尺寸都可以直接对接后续的工程图生成，导入加工编程软件就能直接生成滚齿、插齿的加工路径，不需要做额外的结构修补。针对不同的使用场景，

　　如果是用于低速重载的场合，只需要调整齿面硬度参数和对应的材料选型，结构本身不需要做大幅改动；如果是用于高速轻载的传动场景，可以在现有结构基础上做动平衡的减重孔设计，降低齿轮自身的转动惯量，减少启停过程中的冲击载荷。日常维护中，这类齿轮的啮合部位需要定期加注润滑脂，在闭式传动箱里可以采用浸油润滑，开式传动场景则要定期涂抹润滑脂，减少齿面的干摩擦，延长齿轮的整体使用寿命。
