HC-SR04超声波测距避障模块结构设计

　　做嵌入式配套结构设计的工程师，对HC-SR04这款超声波模块肯定不会陌生，从学生时代的智能车竞赛，到工业场景里的简易物料检测、小型AGV的近距离避障，再到创客项目里的距离感应交互，这款模块的应用场景覆盖得极广，很多时候做结构集成，最先要摸透的就是它的安装边界和结构特性，不然很容易出现信号遮挡、安装干涉的问题。

　　先从实际用途说起，这款模块的核心功能是通过超声波发射与回波接收的时间差计算前方障碍物距离，不需要接触被测物体，对非金属、透明材质的检测适配性比红外类传感器好很多，在低速移动设备的近距避障场景里，它的成本优势和稳定性足够覆盖大部分需求——比如小型巡检机器人的前方障碍物预警，料仓内的物料低位检测，自动门的人体靠近感应，甚至是一些智能垃圾桶的开盖触发，都能看到它的身影。不同于工业级高精度激光测距，它的定位就是低成本、易集成的近距离测距方案，有效测距范围覆盖2cm到4m，完全能满足民用、小型工业设备的常规测距需求。

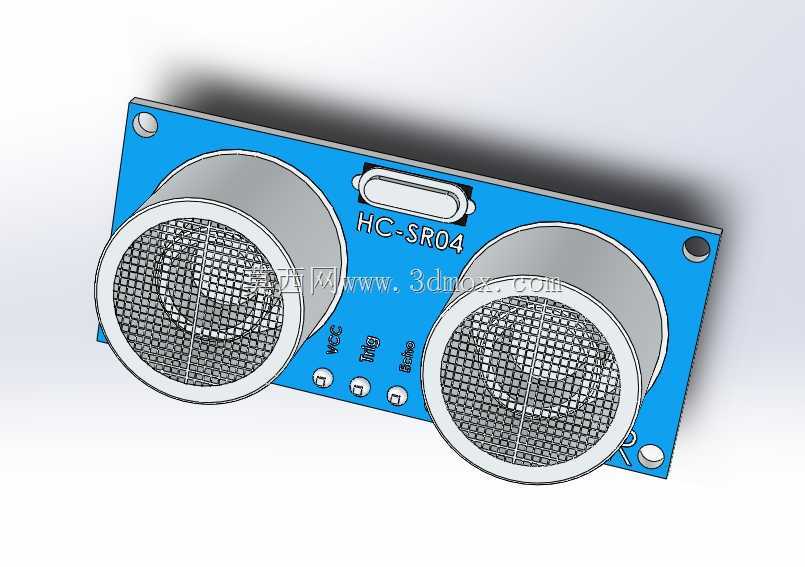

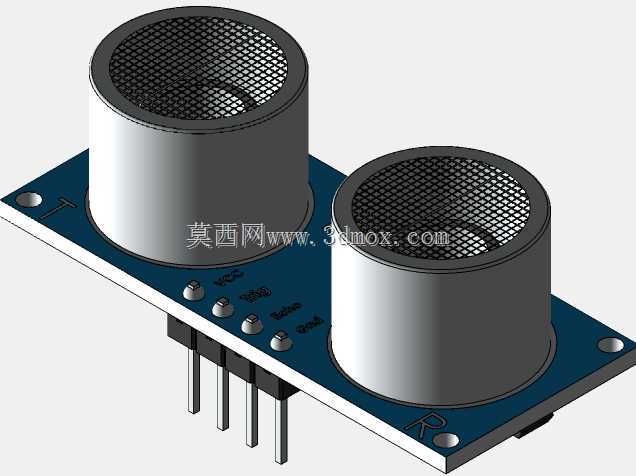

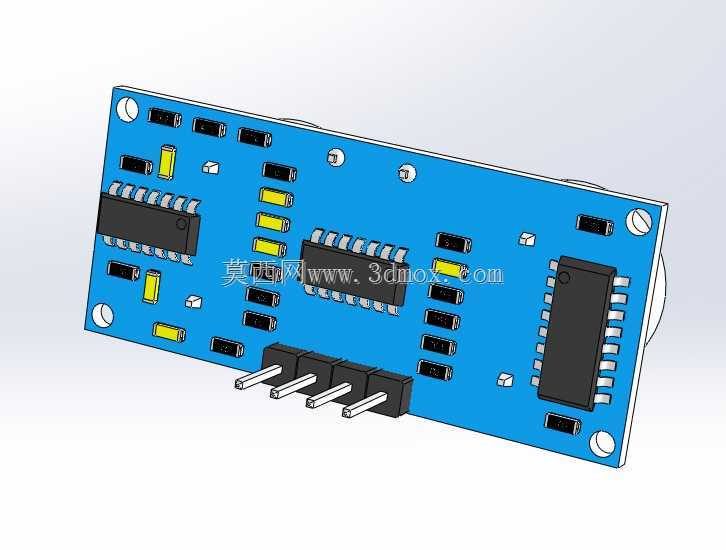

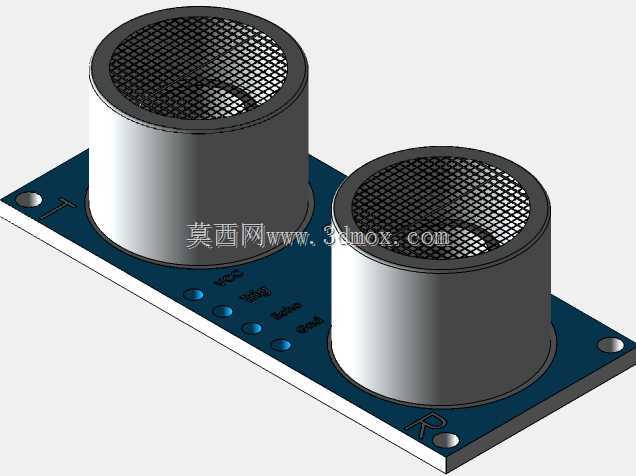

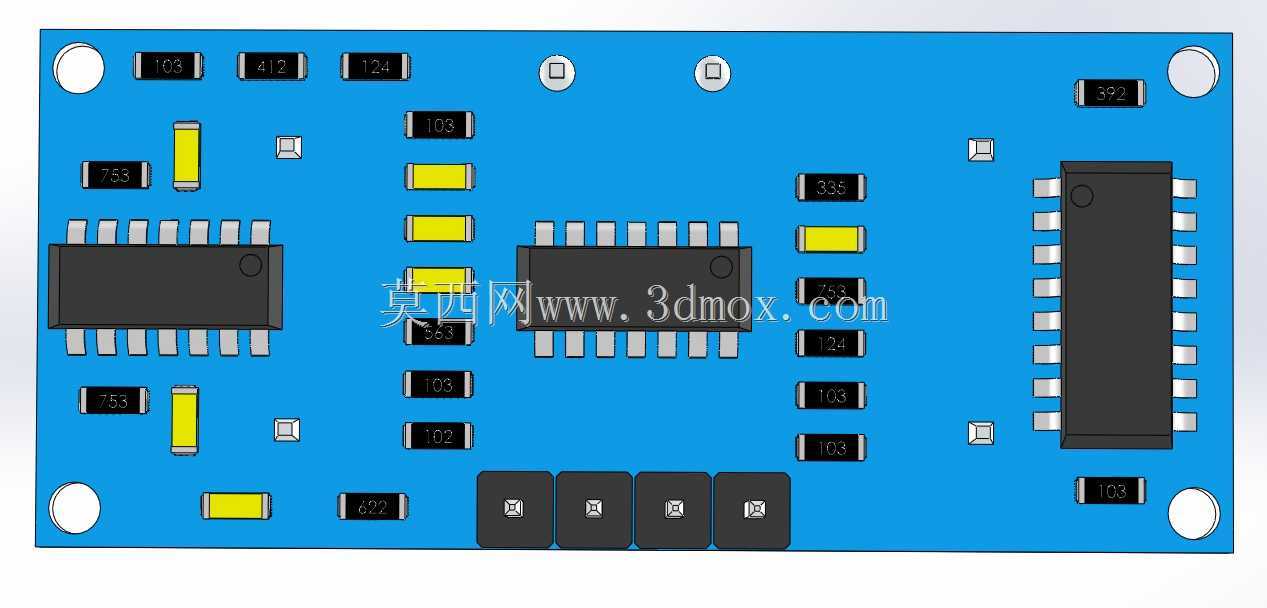

　　说到设计思路，这款模块的结构布局完全服务于信号收发的可靠性，两个超声波换能器平行布置在PCB板前端，分别承担发射和接收功能，中间预留了足够的间距减少发射信号直接串扰到接收端的概率，PCB板上的信号处理电路、接口元件都布置在换能器后侧，既避免了电路元件对超声波传播路径的遮挡，也让接线端可以统一从模块后侧引出，方便设备内部走线。整个模块没有额外的外壳封装，就是裸PCB加换能器的结构，一方面是压缩成本，另一方面也给集成方留足了结构适配空间，可以根据自身设备的外壳结构做定制化的防护设计，比如在设备外壳对应换能器的位置开透声孔，加防尘网，不需要额外改动模块本身的结构。

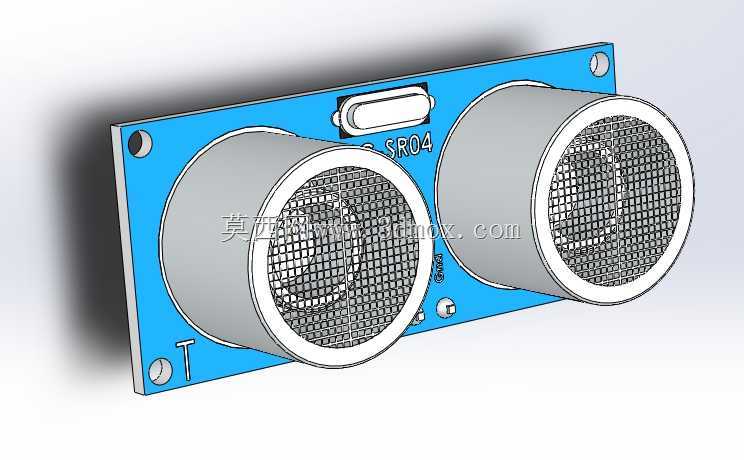

　　再说到外形尺寸和安装边界，这款模块的PCB是规则矩形，长宽尺寸适配通用的电子模块安装孔位，四个角预留的安装孔直径刚好适配M2的自攻螺丝或者铜柱，安装孔的中心距是行业通用的标准尺寸，不管是固定在亚克力支架、3D打印安装座还是设备内部的钣金支架上，都不需要额外做非标打孔。两个换能器的突出高度要特别注意，做结构设计的时候，换能器前方不能有任何遮挡结构，哪怕是透明的塑料盖板也会影响超声波的发射和接收，透声区域要完全覆盖两个换能器的正面范围，安装时模块的正面要和被测方向保持垂直，倾斜角度超过15度就会出现回波接收失败、测距数值跳变的问题。模块后侧的排针接口高度也要纳入安装空间计算，接线之后的杜邦线或者端子要预留弯折空间，避免和其他电路板、结构件产生挤压干涉。

　　实际做结构集成的时候还要考虑几个细节，模块的PCB板厚度是1.6mm的常规玻纤板强度，安装的时候不要过度挤压板身，避免板上的贴片元件虚焊；换能器的网面是金属防尘网，不要用尖锐物体戳碰，一旦网面变形凹陷，会直接改变超声波的发射角度，导致测距范围缩小、盲区变大。如果是在多尘、潮湿的场景使用，可以在换能器表面贴一层薄的透声海绵，既不影响信号传输，也能阻挡灰尘水汽进入换能器内部，延长模块的使用寿命。另外要注意，两个同型号的HC-SR04模块不要面对面近距离安装，不然互相发射的超声波信号会产生串扰，导致测距数据完全失准，布置多个模块的时候要错开安装角度，或者设置分时触发的逻辑，避免信号互相干扰。

　　很多新手做结构设计的时候容易忽略模块的安装角度问题，把模块嵌在设备外壳的凹槽里，周围的外壳结构高出换能器平面，这时候超声波的发射波束会被周围的结构反射，导致模块一直检测到近距离的“障碍物”，出现误触发。正确的安装方式是让换能器平面和设备外表面齐平，或者略微突出外表面，周围30度锥角范围内不要有任何突出的结构遮挡，保证超声波的发射和接收路径完全通畅。如果需要做防护外壳，外壳的透声孔要做成喇叭口形状，不要做直孔或者沉孔，减少孔壁对声波的反射干扰。

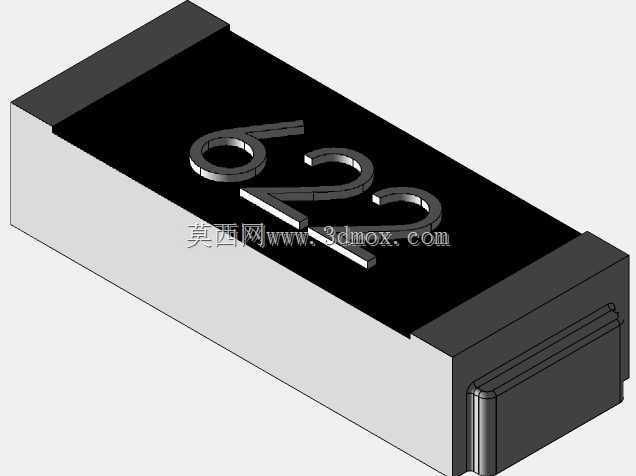

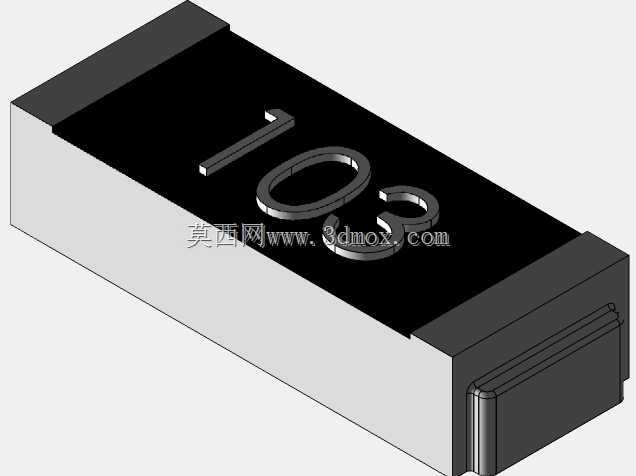

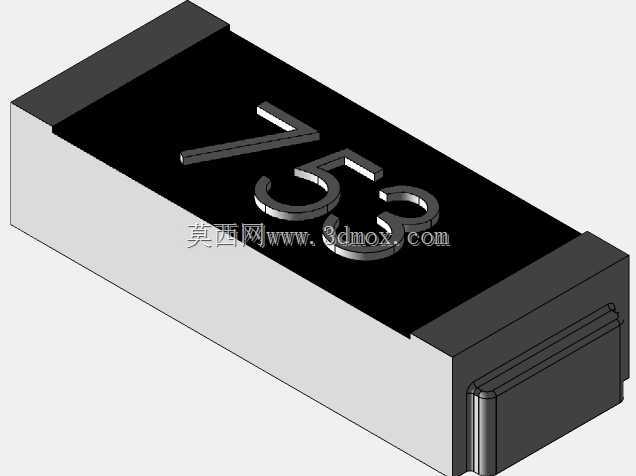

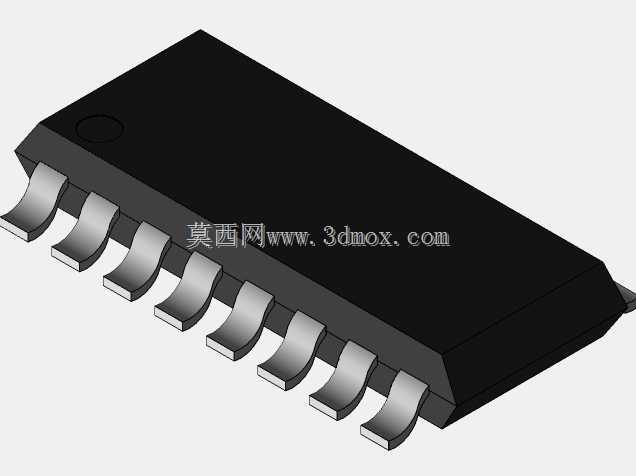

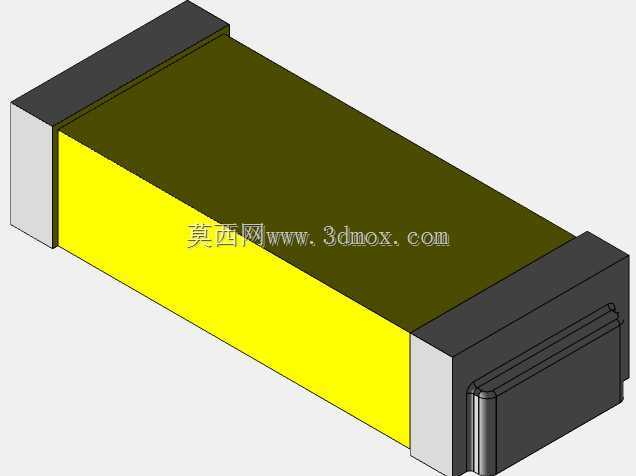

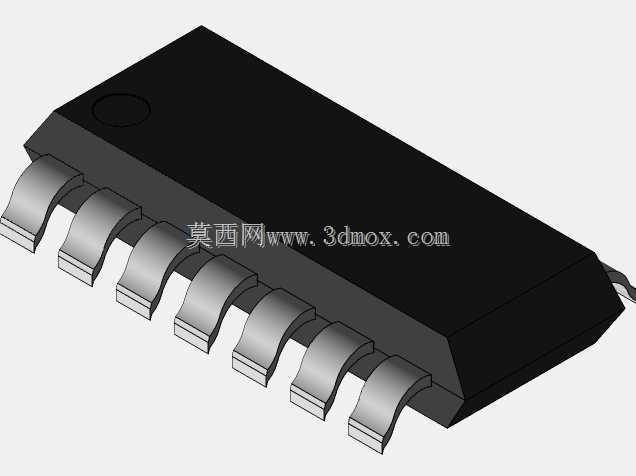

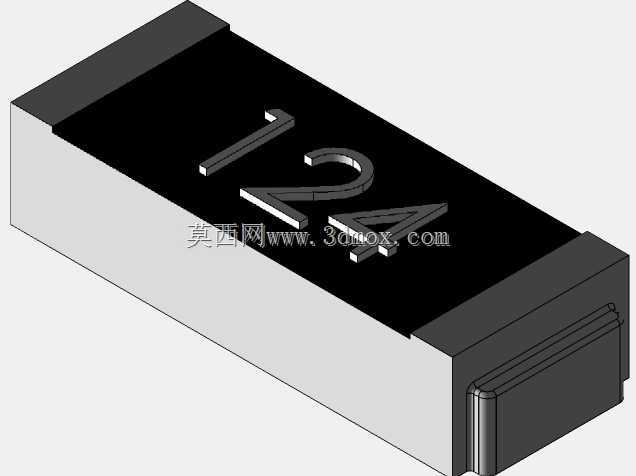

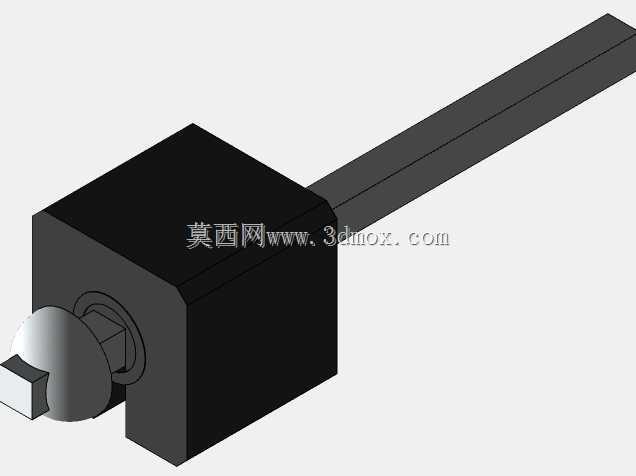

　　从建模的角度来说，还原这款模块的时候，要准确还原两个换能器的直径、突出高度，PCB板上的接口位置、按键位置、丝印标识都要和实物一致，这样在做整机装配的时候才能准确检查干涉情况，提前发现安装空间不足、走线位置冲突的问题。尤其是安装孔的位置精度，要控制在0.1mm以内，不然实际打样安装的时候会出现孔位对不上的问题，浪费加工成本。
