HC-06蓝牙通讯模块板卡结构设计

　　这款HC-06蓝牙模块的三维结构设计，完全围绕嵌入式设备的短距离无线串口通讯需求展开，在做结构建模前首先梳理了模块的实际应用边界：这类模块常被集成在小型智能传感节点、桌面级3D打印机无线改装、学生竞赛类机器人遥控链路、老旧工业串口设备的无线升级改造场景中，多数时候会被直接插装在主控板的排针座上，或是通过杜邦线外接在设备腔体内部，因此结构设计上首先要兼顾板上元件的防护与安装适配性。

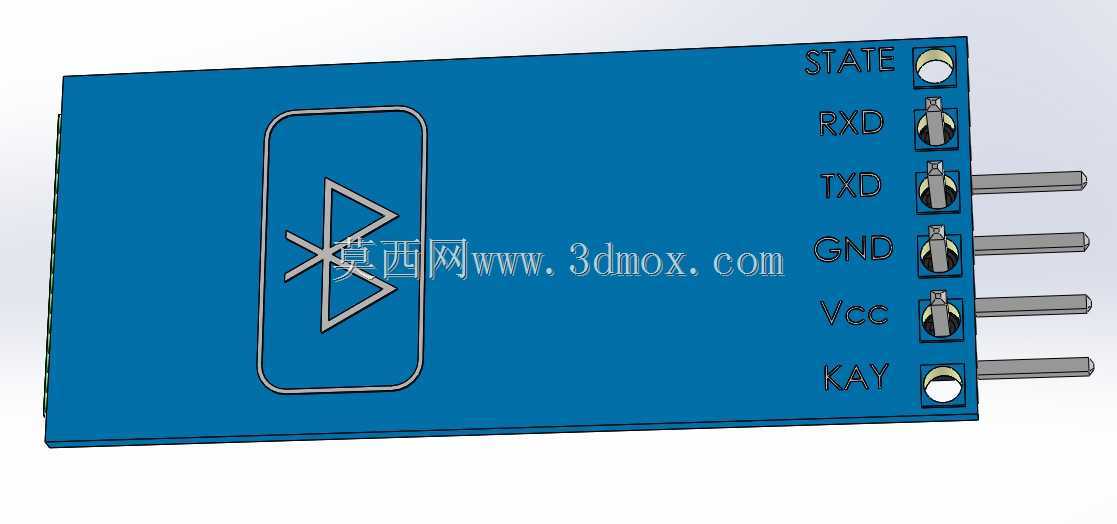

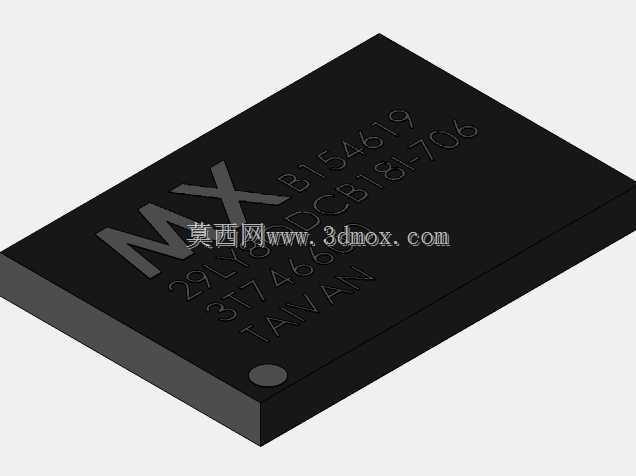

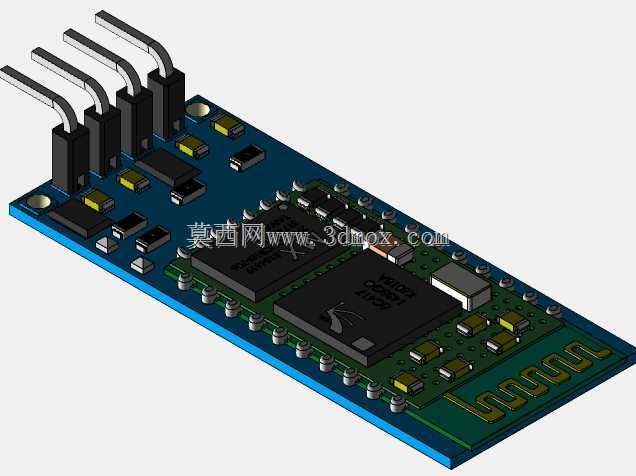

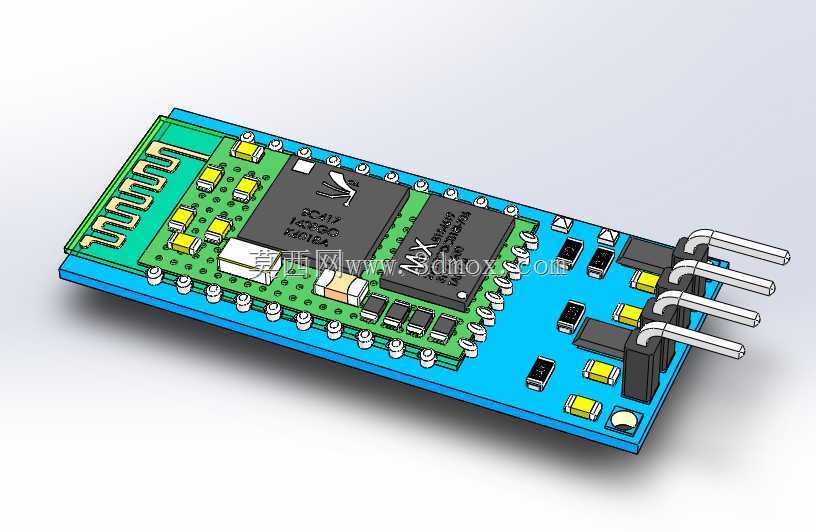

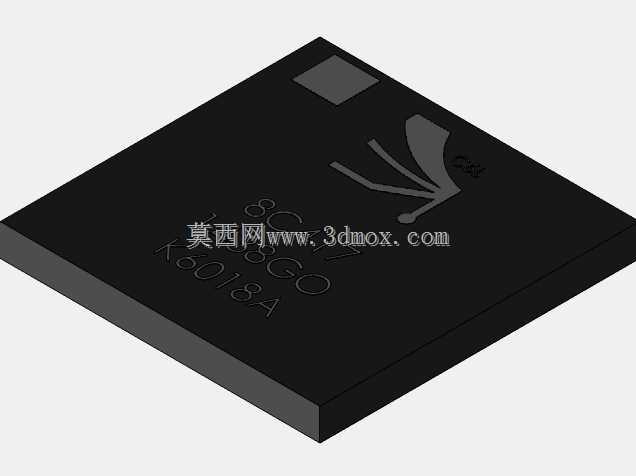

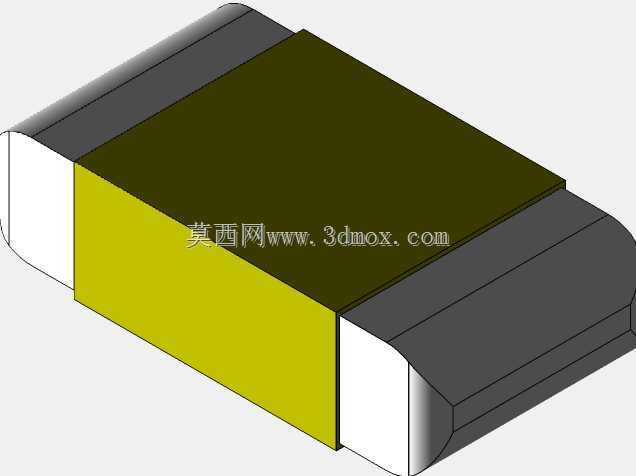

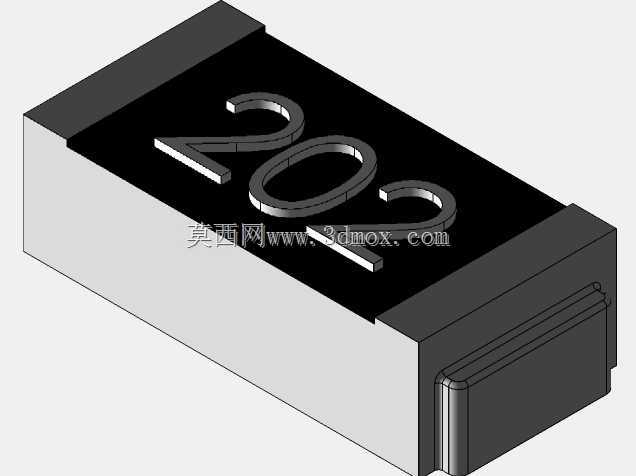

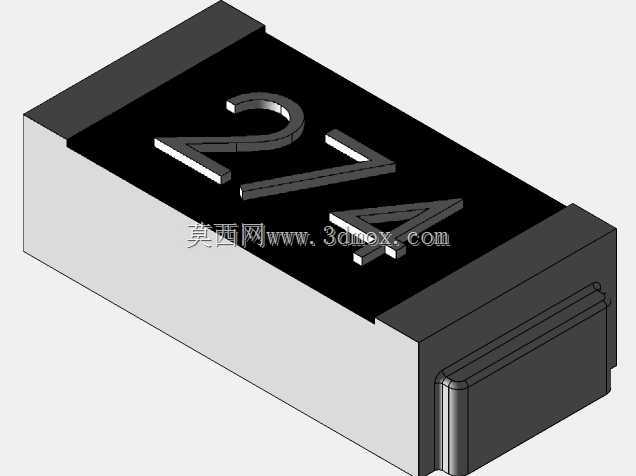

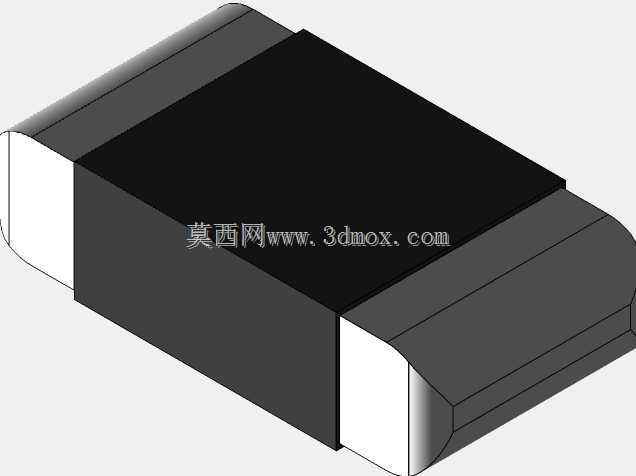

　　从板卡布局来看，建模时严格还原了双层PCB的叠层结构，板基采用常规1.6mm厚度的FR4板材尺寸基准，板边预留的2.54mm间距排针焊盘完全对齐通用面包板与杜邦线的插接公差，排针引脚伸出板面的长度控制在11mm，既保证插装时的咬合深度，也不会因为引脚过长导致在狭小设备腔体内与其他金属结构件触碰短路。板载核心的蓝牙射频芯片与Flash存储芯片都做了独立的元件高度还原，芯片周边的0805封装阻容元件、贴片LED指示灯都按照实际贴片高度做了等比例建模，避免后续做整机装配干涉检查时出现元件漏判的问题。

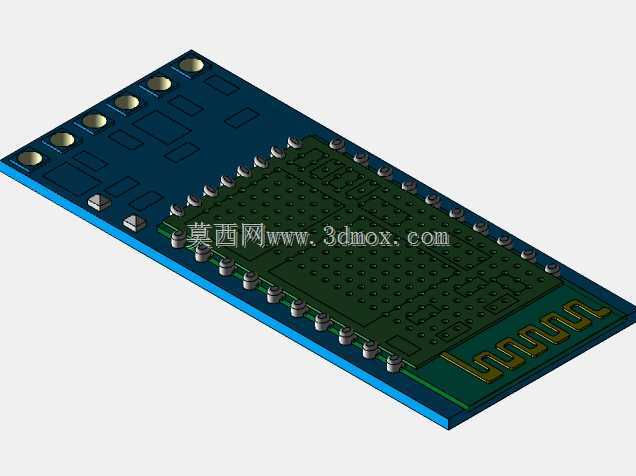

　　射频部分的板载蛇形天线是结构设计里需要重点关注的区域，建模时特意保留了天线区域的净空边界，也就是天线周边3mm范围内没有布置任何高于板面的金属元件，这个细节直接对应实际生产中的射频性能要求——如果结构设计时在天线净空区叠加金属结构件，会直接导致蓝牙信号衰减、通讯距离缩短。模块侧面的复位按键做了凸起0.8mm的按键帽结构，按键位置避开了排针插接区域，方便设备组装完成后仍能通过细杆触按完成模块复位操作。

　　在安装边界的考量上，这款模块没有预留固定螺丝孔，这是因为多数应用场景下它都是通过排针直接焊接或插接在主控板上，依靠排针的结构强度完成固定，因此建模时特意校准了所有焊盘的位置公差，排针与PCB板的垂直角度控制在90°±0.5°以内，避免插装时出现孔位对不齐的问题。板上的电源指示灯与状态指示灯的位置都布置在板边同一侧，当模块插装在设备内部时，指示灯可以透过设备壳体的预留透光孔向外显示工作状态，不需要额外加导光柱。

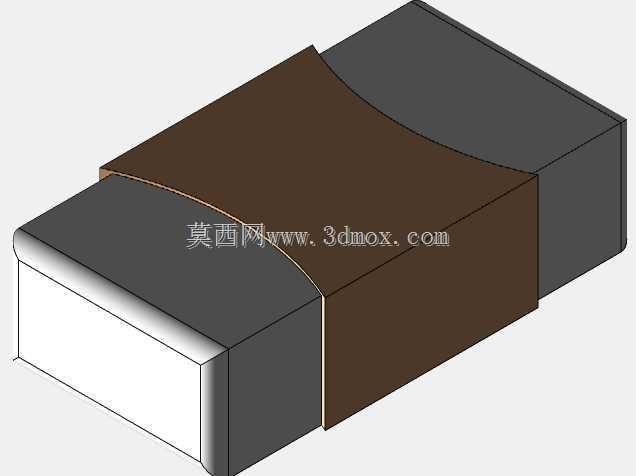

　　从功能适配的角度，结构建模时还原了模块的所有外部接口特征，除了常规的VCC、GND、TX、RX通讯排针，还预留了KEY引脚的焊盘位置，对应模块进入AT配置模式的硬件触发需求，这个引脚的位置与其他信号引脚保持同等间距，方便用户根据自身需求焊接排针引出。板上的电源滤波电容都布置在电源入口引脚附近，结构上的紧凑布局对应电路设计里的滤波需求，减少电源纹波对蓝牙通讯稳定性的影响。

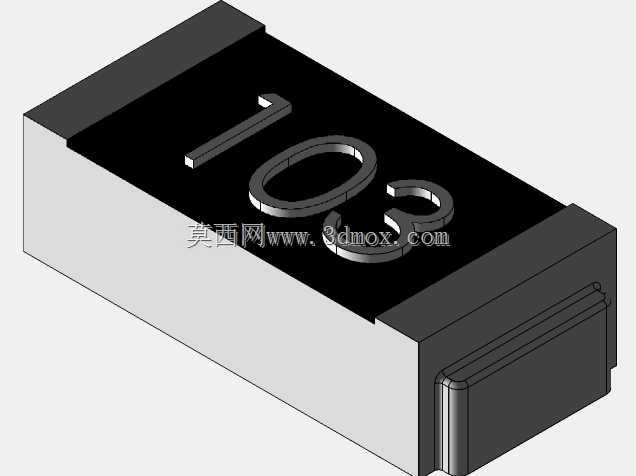

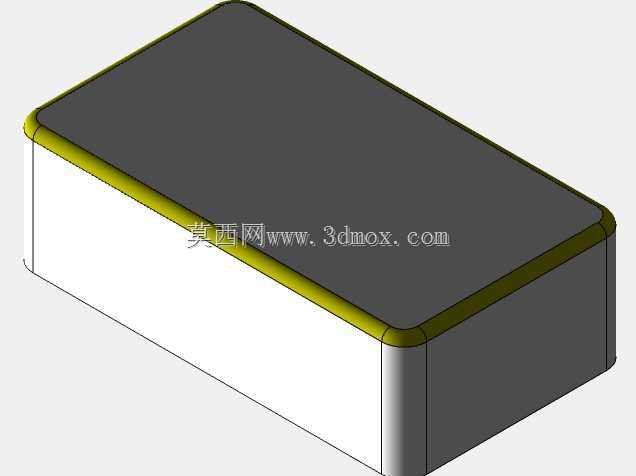

　　做这类电子模块的三维建模，最容易忽略的是元件的实际高度差，比如板上的晶振元件高度比周边阻容元件高1.2mm，如果建模时统一按阻容高度做简化，后续整机做装配检查时就会出现晶振与上层壳体干涉的问题，因此在建模过程中对每一类贴片元件都按照实际规格书的尺寸做了还原，包括屏蔽罩的覆盖范围——核心射频区域的屏蔽罩高度控制在2.5mm，刚好罩住射频芯片与周边高频元件，既不会因为屏蔽罩过高浪费腔体空间，也能保证屏蔽效果。

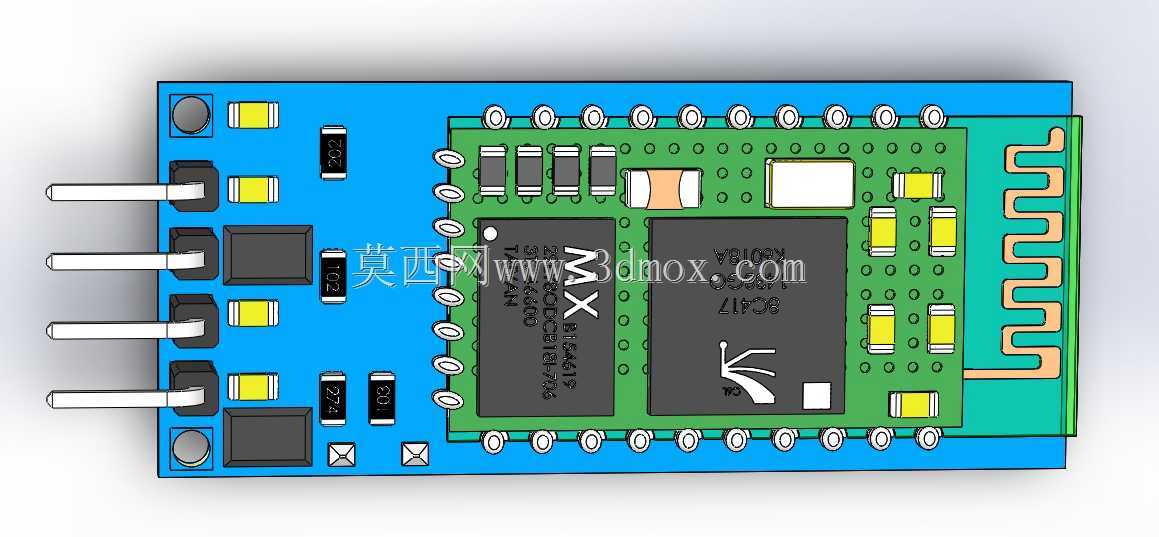

　　实际选型应用中，这款模块的结构尺寸可以直接适配多数小型嵌入式设备的内部安装空间，板卡整体长宽尺寸控制在43mm长、16mm宽，比常规的HC-05模块尺寸更紧凑，适合对安装空间有严格限制的小型智能硬件使用。建模时也考虑到了模块的二次改装需求，比如用户需要给模块加外接天线时，板边预留的IPEX天线座位置做了准确还原，天线座的高度与周边元件不冲突，不会出现外接天线插头插装不到位的问题。
