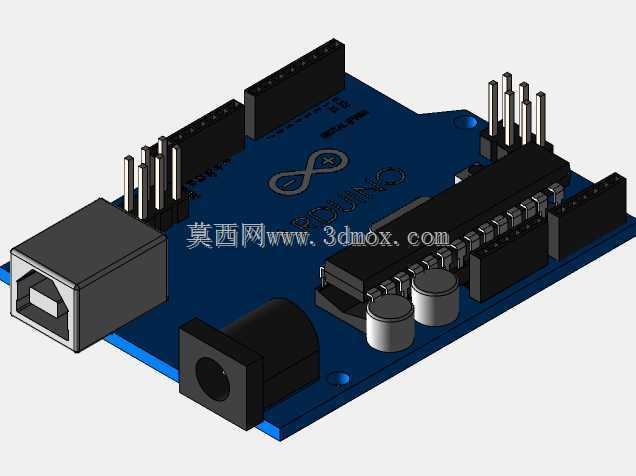

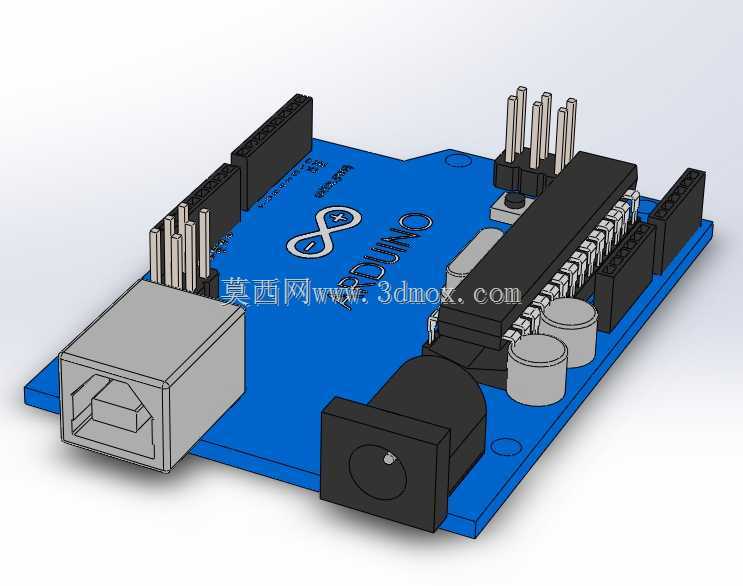

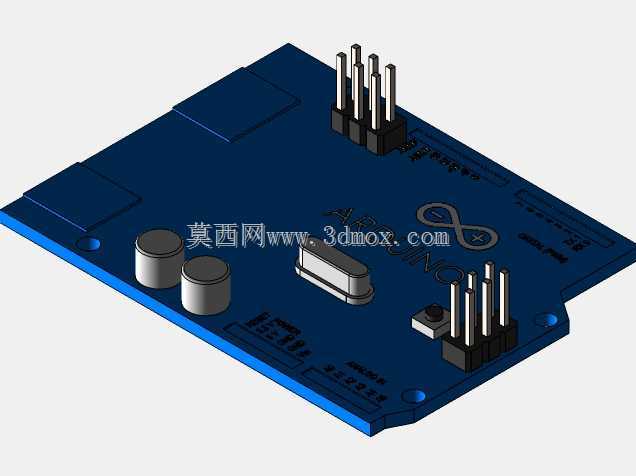

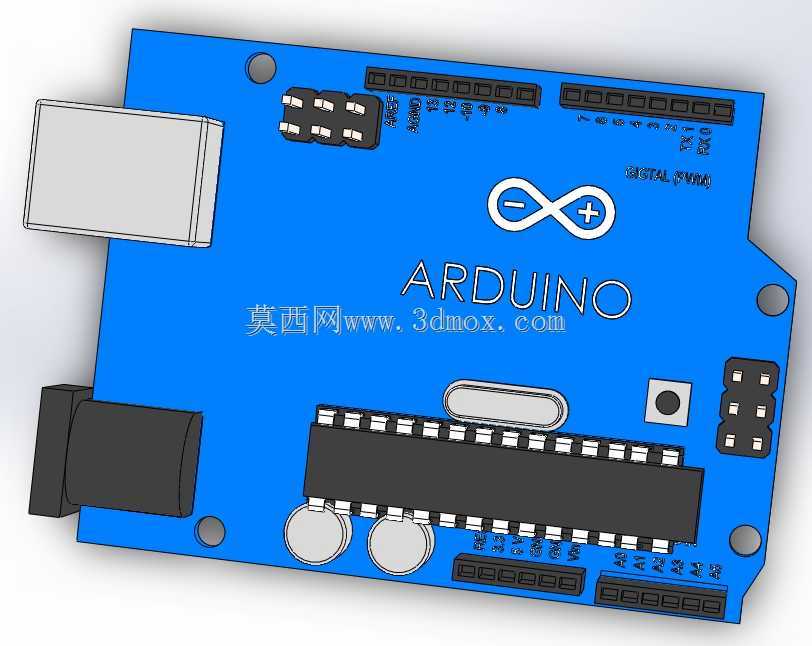

Arduino开源控制开发板结构设计

　　这款开源控制开发板的三维结构设计，完全围绕嵌入式开发、小型智能设备搭建的实际使用场景展开，覆盖创客项目开发、教学实验演示、小型自动化装置主控、智能硬件原型验证等多个应用领域，作为开源硬件生态里的核心主控载体，它承担着信号采集、逻辑运算、执行机构驱动的核心作用，是各类小型电子项目、智能装置的控制核心。从功能特性来看，板载集成了USB转串口通信模块，可直接通过USB线缆连接上位机完成程序烧录与串口数据交互，无需额外配置下载器；板载直流电源输入接口，支持7-12V外部直流供电，可适配常见的电源适配器供电场景，同时板载电源稳压电路，可将输入电压稳定转换为5V与3.3V输出，为外接传感器、执行模块提供稳定供电；两侧预留标准排针接口，

　　完全匹配开源硬件生态的通用接线规范，可直接对接各类传感器模块、驱动模块、通信模块，无需额外制作转接线缆；板载复位按键、状态指示灯，可快速完成开发板复位、程序运行状态直观判断，满足开发调试阶段的快速操作需求。设计过程中优先考虑了实际使用的安装与接线便利性，PCB板采用标准矩形轮廓，四角预留安装固定孔位，孔位尺寸与安装间距完全匹配通用的开源硬件安装规范，可直接固定在亚克力支架、3D打印外壳、设备安装面板上，安装孔位周边预留足够的安全间隙，避免固定螺丝与板载线路、元器件发生干涉。板上元器件布局严格遵循电气安全与操作便利性原则，电源接口、USB接口布置在板边位置，方便外部线缆插拔操作，不会与其他外接模块的接线产生空间干涉；

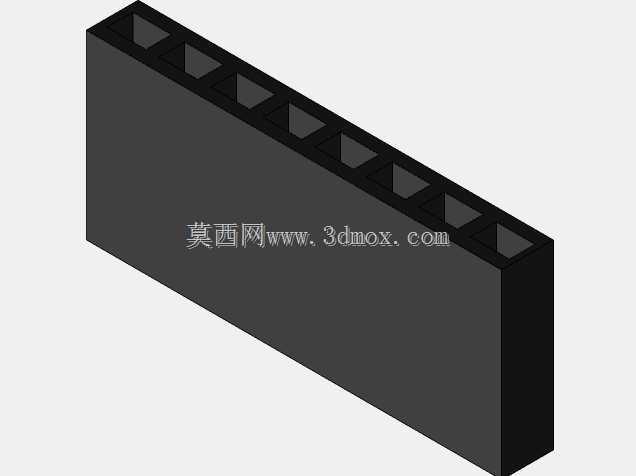

　　排针接口沿板体长边两侧对称布置，接线时可清晰区分数字IO口、模拟IO口、电源引脚、接地引脚，降低接线错误概率；高度较高的元器件如排母、电容、接口座，布局时充分考虑了上层扩展板的堆叠安装需求，所有元器件高度控制在统一阈值内，保证扩展板可平稳堆叠在主控板上方，不会出现元器件顶起、接触不良的问题。外形尺寸完全遵循开源硬件的通用标准尺寸，板体长度与宽度适配市面上绝大多数通用开发板外壳、安装支架的尺寸边界，无需额外修改安装结构即可直接适配现有成熟的安装配件；板上元器件的高度方向预留足够安全距离，USB接口、电源接口的插拔方向预留足够的手部操作空间，不会因为板边距离不足导致插拔线缆时操作受阻。建模过程中对每一个元器件的外形尺寸、

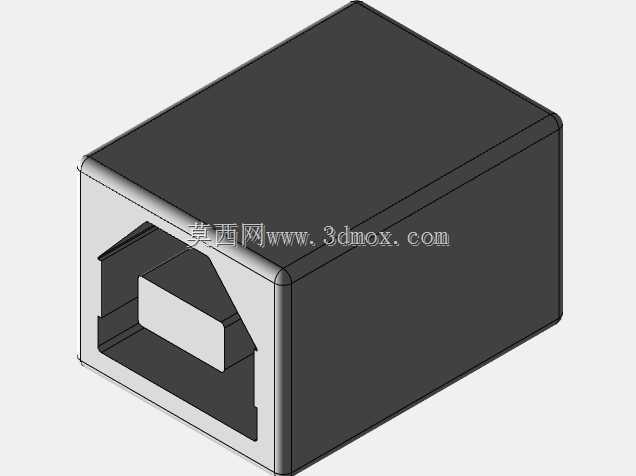

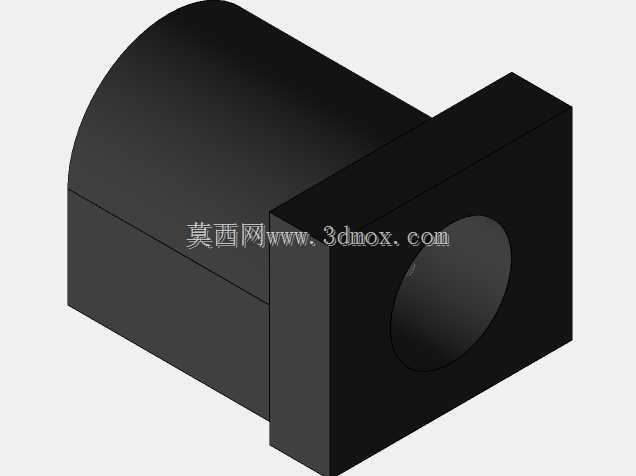

　　安装位置都做了精准还原，包括USB接口的金属外壳轮廓、电源座的卡扣结构、排针的引脚间距、电容的外形尺寸、PCB板的厚度都按照实际实物参数搭建，可直接用于开发板外壳设计、安装支架设计、项目整体装配干涉检查，在做智能装置整体结构设计时，可直接将该模型导入装配体，验证开发板与其他结构件、元器件的安装间隙，提前排查接线空间不足、安装孔位不匹配、外壳与元器件干涉等问题，减少原型制作阶段的反复修改成本。对于教学场景而言，精准的模型可用于讲解开源硬件的结构组成、接口布局，帮助初学者快速熟悉开发板的硬件结构；对于项目开发而言，该模型可直接用于设备内部的布局规划，合理安排开发板在设备内部的安装位置，预留足够的接线与散热空间，避免后期装配时出现空间不足的问题。板载的各个接口位置都做了结构上的避让设计，比如USB接口上方没有布置过高的元器件，保证USB线缆插头可以完全插入接口，不会被周边元器件挡住；电源接口的周边预留了电源插头的插拔空间，即使是带加粗线径的电源插头也可以顺利插拔；排针的引脚伸出长度符合通用扩展板的堆叠要求，保证扩展板插接时接触可靠，不会出现引脚过短接触不良或者过长导致短路的问题。PCB板的边缘做了圆角处理，避免尖锐边角在装配过程中划伤线材或者操作人员，同时也减少了板边应力集中导致的PCB板开裂风险。
