沙西斯底盘车身桁架结构力学分析模型

　　这套三维结构模型聚焦于非承载式车身底盘的桁架承载体系搭建，核心服务于整车开发前期的结构刚度、强度验证环节，覆盖从概念设计阶段的框架拓扑优化到详细设计阶段的安装点刚度校核全流程。在实际工程场景中，这类桁架结构多用于轻量化赛车、特种作业车辆以及小批量定制车型的底盘开发，区别于量产车的冲压焊接一体式车身，桁架式底盘通过管材的空间排布实现载荷的多路径传递，能在更低的整备质量下获得更高的扭转刚度与弯曲刚度，适配赛事场景下的激烈操控需求，以及特种车辆在非铺装路面行驶时的复杂载荷工况。

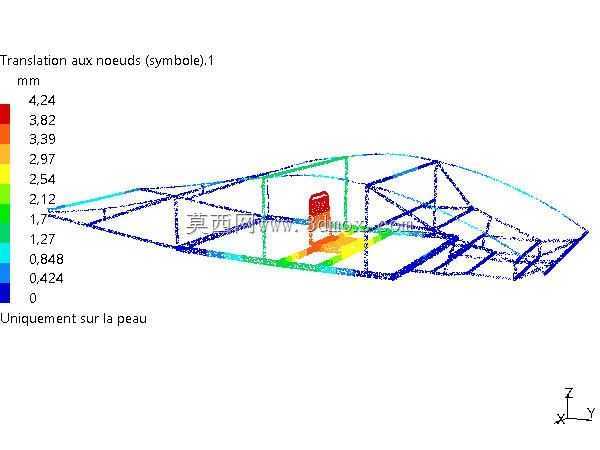

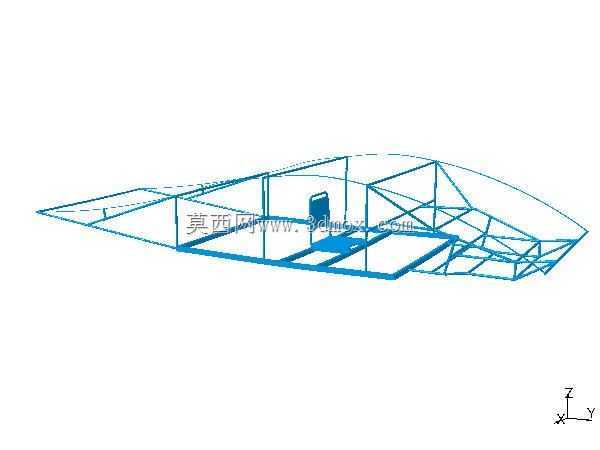

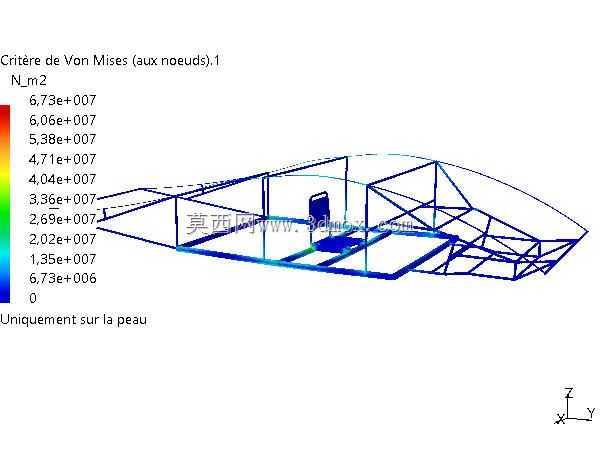

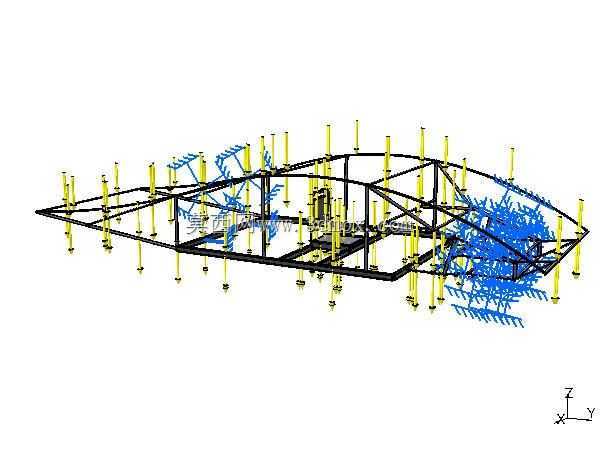

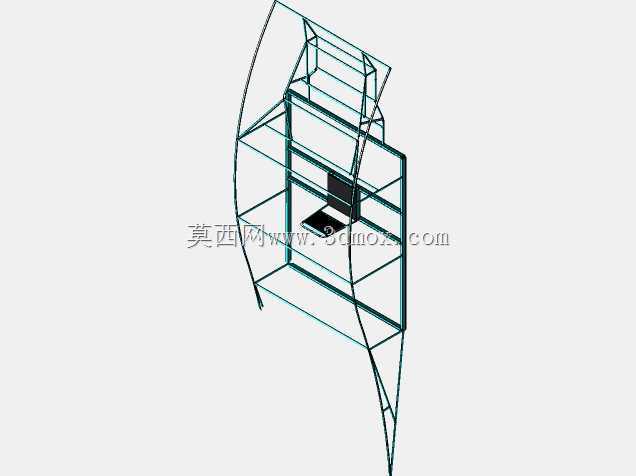

　　从结构功能特性来看，模型完整还原了底盘桁架的主纵梁、横向加强梁、斜向支撑梁的空间连接关系，所有杆件的连接节点均按照实际焊接工艺的搭接关系建模，没有出现理想化的点连接简化，能够直接导入有限元分析软件进行网格划分，模拟不同工况下的应力分布与变形量。模型中黄色标识的杆件为主要承载路径，承担车辆加速、制动、转向时的纵向与横向载荷传递，蓝色标识的区域为局部加强结构，对应悬架安装点、动力总成固定点、乘员舱安装位这些局部载荷集中的位置，通过加密斜撑的方式分散集中应力，避免节点处出现应力集中导致的结构失效。

　　设计思路上，这套结构没有采用规则的矩形桁架排布，而是根据载荷流向调整杆件的角度与截面规格，主纵梁沿整车前后方向贯通，在前后悬架安装位置处通过多根斜向撑杆将载荷扩散到整个桁架平面，避免局部载荷直接作用在单根杆件上。乘员舱区域的桁架杆件排布兼顾了承载需求与乘员空间边界，上沿的弧形杆件既作为车顶的支撑骨架，也在车辆发生侧翻时承担防滚架的防护功能，不需要额外加装独立防滚结构，进一步降低了整车冗余质量。底盘下部的横向连接杆件按照等间距排布，既为电池、油箱等底盘附件提供安装点位，也作为抗扭结构提升整个框架的扭转刚度，减少车辆过弯时的底盘形变，保证悬架几何参数在行驶过程中保持稳定。

　　从安装边界与尺寸控制来看，整个桁架结构的宽度方向预留了悬架跳动的足够空间，轮包区域的杆件向内收窄，避免轮胎在极限跳动、大角度转向时与骨架发生干涉；纵向尺寸上，前舱位置预留了动力总成、转向机构的安装空间，杆件的连接点位完全匹配常见的动力总成悬置安装孔位，不需要对框架进行二次切割修改即可完成动力单元的装配。底盘底部的杆件距离地面的高度满足整车通过性要求，同时预留了防护板的安装间隙，能够在不改动主桁架结构的前提下加装底盘防护结构，适配非铺装路面的行驶需求。所有杆件的连接节点都预留了标准的焊接坡口余量，建模时的杆件搭接长度符合焊接工艺要求，实际生产时可以直接按照模型截取管材，不需要额外进行长度修正，能够有效缩短样车的制作周期。

　　在结构验证层面，这套模型的杆件排布参考了成熟赛事底盘的载荷分配比例，主承载杆件的截面尺寸按照极限工况下的最大应力值选型，在满足强度要求的前提下尽可能选用小规格薄壁管材，实现轻量化目标。针对不同位置的受力特点，杆件的壁厚也做了差异化设计，主纵梁、悬架安装点附近的杆件采用更厚的壁管，而仅承担辅助支撑、蒙皮固定功能的杆件选用薄壁管，在不降低整体结构性能的前提下进一步控制整备质量。整个框架的所有安装点位都做了同轴度校验，保证悬架、转向、动力系统安装后不会出现装配应力，避免后续行驶过程中因为安装应力导致的结构早期疲劳失效。
