车辆悬架用A型控制臂结构设计

　　在非承载式车身的越野车型、小型全地形车以及部分重载特种作业车辆的底盘行走系统中，A形控制臂是双叉臂悬架、拖曳臂悬架结构里承担载荷传递与运动导向的核心构件，日常作业过程中，车轮受到的地面冲击、纵向制动力、侧向转向力都会先传递到该构件上，再通过铰接点分散到车架与弹性减震元件处，其结构刚度、铰接点位置精度直接决定了行驶过程中车轮定位参数的稳定性，若结构设计存在应力集中或者安装位偏差，轻则出现轮胎偏磨、行驶跑偏，极端工况下甚至会出现臂体断裂引发安全事故。

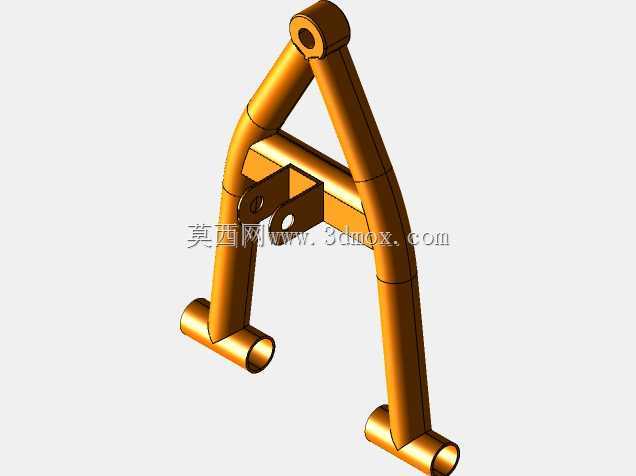

　　从结构形态来看，该构件采用三角稳定构型，单臂主体采用变截面管状结构弯折成型，相比等截面实心锻件，在保证整体抗弯抗扭刚度的前提下能有效降低簧下质量，提升悬架的动态响应速度。臂体上端设置单处铰接安装座，通过橡胶衬套与车架上的安装支座连接，作为悬架摆动的上旋转支点，下端设置两处同轴铰接位，分别对应转向节的下安装点与横向稳定杆的连接位，三处铰接点的空间坐标经过运动学校核，在悬架全行程跳动过程中，能将车轮外倾角、前束值的变化量控制在设计允许区间内，避免转向过程中轮胎接地面积出现大幅波动。

　　设计过程中首先要确定的是安装边界尺寸，上端铰接孔的中心距下端两个铰接孔连线的垂直距离，需要匹配整车悬架的动行程设计要求，既要保证极限压缩工况下臂体不会与车架、减震弹簧发生运动干涉，也要保证极限拉伸工况下驱动半轴的滑移量处于许用范围。臂体上额外延伸出的小型安装支耳，是用于固定制动管路、轮速传感器线束的固定点，避免车辆行驶过程中线束随悬架摆动出现拉扯磨损。所有铰接孔的内孔精度需要满足衬套压装的公差要求，孔位的同轴度、位置度公差控制在0.1mm以内，避免衬套压入后出现偏载，加速橡胶衬套的老化失效。

　　材料选型上，这类管状弯焊结构的A臂通常采用高强度低合金无缝钢管制作，弯折成型后在铰接座位置焊接加强筋，焊接完成后需要做整体去应力退火处理，避免焊接残余应力在长期交变载荷作用下引发焊缝开裂。臂体表面通常做电泳防锈处理，适配车辆底盘涉水、泥沙飞溅的恶劣使用环境。在进行三维建模过程中，需要同步搭建悬架的运动学仿真模型，模拟车辆过坑、转向、制动等不同工况下臂体的受力情况，对应力集中的弯折位置做圆弧过渡优化，避免直角弯折带来的应力突变，同时要预留出减震器、转向拉杆的安装避让空间，确保所有相邻部件在全运动行程内无硬接触。

　　实际装配环节，该A臂的三个铰接点都采用带橡胶衬套的铰接结构，橡胶衬套的径向刚度、轴向刚度需要经过匹配调校，既要能过滤路面传递来的细碎振动，也要保证力传递的及时性，避免悬架响应滞后。对于越野场景使用的车型，还可以在铰接位置换装聚氨酯衬套，提升抗冲击能力，减少长期使用后的衬套变形量。在维修更换场景中，该构件属于底盘易损件，当出现衬套老化开裂、臂体受撞击变形时，需要整体更换，安装时需要在车辆处于水平空载状态下拧紧铰接螺栓，保证衬套处于自然扭转位置，避免车辆落地后衬套长期处于预扭转状态缩短使用寿命。
