车辆底盘铰接式悬挂A形连接臂结构

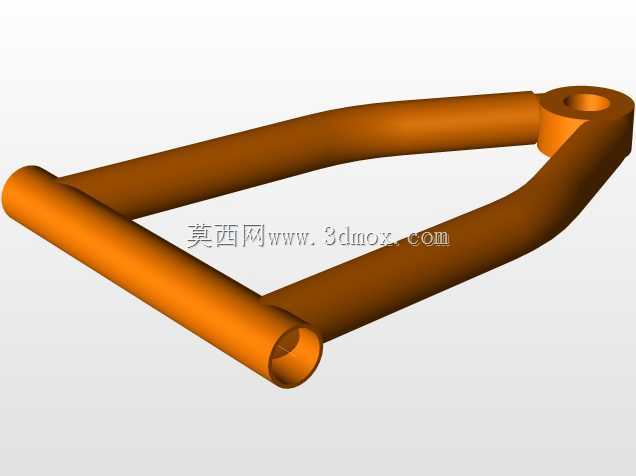

　　该构件属于车辆底盘悬挂系统的核心传力部件，日常作业场景覆盖乘用车辆、非道路工程车辆、场地竞技车辆的底盘悬挂改装与原厂配套设计环节，核心作用是在底盘副车架/车架本体与悬架立柱、轮毂转向节之间建立稳定的铰接连接路径，传递车轮与车身之间的纵向、侧向作用力，同时缓冲路面冲击带来的载荷波动，约束车轮跳动时的运动轨迹，保证轮胎接地姿态符合底盘操控设定要求。从结构设计逻辑来看，整体采用A形三角布局，这种构型的核心优势是利用三角形的几何稳定性，在两个连接端点与车架铰接后，单个构件即可同时承担纵向与侧向的载荷约束，无需额外增加辅助导向杆系，能有效简化悬挂系统的布置空间，降低底盘结构的整体重量。构件主体采用等截面管状型材弯折成型，

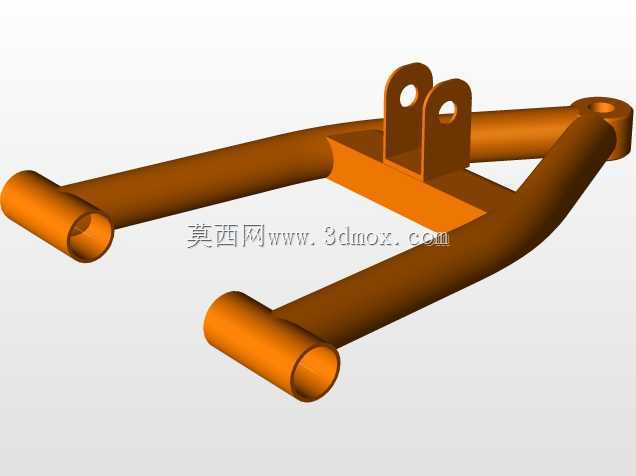

　　相比实心锻件或冲压焊接件，管状结构在同等重量下具备更高的抗扭、抗弯截面系数，能在承受大冲击载荷时避免应力集中导致的结构变形，管体的弯折弧度经过运动校核，在车轮全行程跳动、转向最大角度的工况下，不会与周边的减震器、刹车管路、轮拱护板发生运动干涉。构件的三个连接端分别做了适配设计：两个间距较宽的管端作为与车架/副车架的铰接点，内部预留了衬套安装的空腔，可压装橡胶衬套或聚氨酯衬套，通过衬套的弹性变形过滤路面传来的高频振动，同时允许连接点存在小角度的转动余量，适配悬挂跳动时的角度变化；另一端的一体式带孔凸台作为与转向节/轮毂立柱的连接点，凸台的孔位精度直接决定了悬挂的主销倾角、前束等定位参数，建模时该孔的同轴度、

　　端面垂直度公差均按照底盘件的通用设计标准设定，保证装配后四轮定位参数处于合理区间。从安装边界来看，该构件的两个车架铰接点的中心距、铰接点到球头安装凸台的中心距，均按照常见的双叉臂悬挂、麦弗逊悬挂的改装适配尺寸设定，安装时需保证铰接螺栓的预紧力矩符合设计要求，衬套压装时不得出现偏斜，避免后期使用中出现衬套异常磨损、悬挂异响的问题。在实际建模过程中，管体的弯折过渡段做了大圆角处理，避免弯折处出现应力集中导致的疲劳断裂，凸台与管体的连接位置做了平滑的熔接痕过渡，模拟实际焊接工艺的焊脚结构，保证结构强度的连续性。该构件在实际使用中，需要配合减震器、螺旋弹簧、横向稳定杆等部件共同工作，其自身的刚度特性直接影响悬挂的侧倾刚度、车轮循迹性能，

　　设计时需要根据车辆的整备质量、使用场景调整管体的壁厚、铰接点的衬套硬度，比如场地竞技车辆会采用更高硬度的衬套、更厚的管体来提升悬挂的响应速度，而民用车辆则会采用偏软的衬套、适中的壁厚来平衡操控性与乘坐舒适性。在三维建模过程中，需要重点校核构件在极限工况下的形变情况，比如车轮受到最大侧向冲击力、最大纵向制动力时，构件的最大应力值需低于材料的屈服强度，同时要预留足够的安全系数，避免极端工况下出现结构断裂。此外，构件的表面处理通常采用电泳防锈、喷塑或阳极氧化工艺，提升部件在底盘恶劣环境下的抗腐蚀能力，建模时也预留了表面处理层的厚度余量，保证装配尺寸不受表面处理层的影响。
