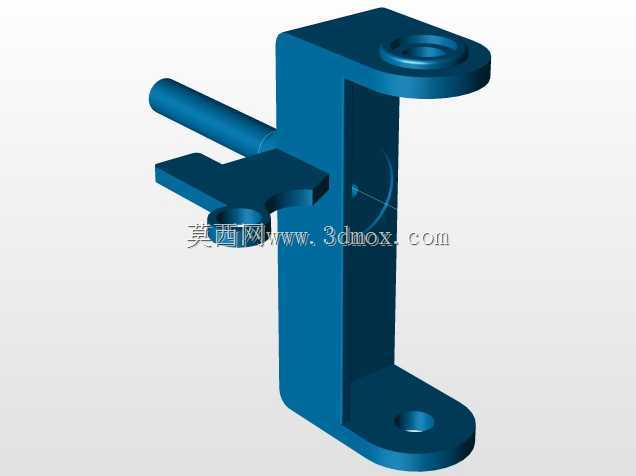

Fusee quad型传感安装固定支架结构

　　在工业传感检测布局的现场实施环节，这类带侧向伸出轴的L型安装支架是小尺寸光电、接近类传感器的常用固定载体，区别于常规平直安装板的结构设计，它能在狭窄的设备内腔、工装侧边完成非接触式检测点位的布设，不需要额外拼接转接件就能让检测端延伸到指定的工位位置，减少现场安装时的配件堆叠带来的累计位置误差。从结构形态来看，主体采用等厚板材弯折成型的L型承载基体，上下两个平行的安装端面上各设置了同轴的沉头安装孔，孔位深度刚好适配常规内六角圆柱头螺钉的头部沉放，安装完成后螺钉端面不会突出基体表面，避免和周边运动部件发生刮擦干涉。侧向伸出的圆柱轴段是核心的功能延伸部分，轴径尺寸匹配常规小型传感器的标准安装夹孔，轴端没有设置额外的锁紧卡槽，

　　依靠安装夹的顶丝就能完成传感器周向角度和轴向位置的调整，现场调试时可以根据被测工件的实际位置，灵活调整传感器的检测距离和朝向，不需要重新拆装支架本体就能完成点位微调。和侧向轴段相连的突出凸台结构，是为了避让安装面附近的凸起焊缝、设备壳体棱边设计的，当支架贴装在设备立面时，凸台的悬空高度刚好能跨过3-5mm的表面凸起，保证支架安装基面和设备立面完全贴合，不会因为局部干涉导致支架安装倾斜，进而影响传感器的检测精度。设计这类支架的时候，首先要核算的是上下安装孔的中心距尺寸，这个尺寸直接决定了支架的竖向安装跨度，要匹配常见设备型材的安装孔位间距，同时要控制侧向伸出轴的长度，过长会导致轴段末端在设备运行振动下发生小幅抖动，

　　让传感器检测信号出现误触发，过短则无法跨过周边的遮挡结构到达检测点位。基体的折弯圆角要控制在合理范围，圆角过小会导致钣金折弯处出现应力集中，长期受振动影响容易产生裂纹，圆角过大则会占用额外的安装空间，压缩周边管线的布设空间。安装边界方面，支架整体的竖向高度要控制在适配小型安装空间的范围，侧向伸出长度要满足常规检测点位的延伸需求，厚度选择上兼顾结构刚性和轻量化要求，既不会因为刚性不足在振动工况下变形，也不会因为过于厚重增加不必要的安装负载。实际应用场景里，这类支架常被用在自动化装配线的工件到位检测、工装夹具的工件夹持确认位置、小型输送线的料件计数点位，安装时只需要通过两个沉头孔将支架固定在设备的立面或者型材表面，

　　再将传感器套在侧向伸出轴上，调整好检测位置后锁紧顶丝即可完成布设，不需要复杂的安装调试流程。结构上没有多余的冗余设计，所有的型面变化都是围绕安装避让、功能延伸、调试便利性三个核心需求设置，比如上下安装孔的沉头设计，既保证了安装的平整性，也能在支架批量加工时统一采用冲压成型工艺，降低加工成本，适合作为标准安装配件在不同的工业检测场景中通用。在建模过程中，要重点关注折弯处的内R角和板材厚度的匹配关系，沉头孔的深度和直径要严格对应所选螺钉的标准尺寸，侧向伸出轴和基体的连接位置要做圆角过渡，避免应力集中导致的结构断裂，同时要保证上下安装孔的同轴度公差，避免安装时螺钉无法顺利穿入设备的预设螺纹孔。另外，侧向轴的外圆表面要保证足够的圆柱度，这样传感器安装夹在轴上滑动调整时不会出现卡滞，调整到位后顶丝锁紧时也不会因为轴面不圆导致传感器轴线偏斜。这类支架虽然结构简单，但在实际工业现场的传感布设中使用频率极高，合理的结构设计能大幅减少现场安装的调整工作量，降低后期维护时的点位校准难度，避免因为支架结构设计缺陷导致的检测信号不稳定问题。
