车辆悬挂用弹簧楔块减振结构设计

　　在乘用车辆、非道路作业机械的底盘行走系统中，悬挂减振部件直接决定了行驶平顺性与构件疲劳寿命，这套弹簧与楔块组合的减振结构，正是针对中小载荷轮式行走机构的悬挂需求开发的弹性缓冲单元。从实际装车场景来看，这类结构常应用在轻型代步车、场地作业巡检车、小型特种作业装备的前轮或后轮独立悬挂位置，替代传统单一螺旋弹簧减振的设计缺陷，解决纯弹簧结构侧向支撑不足、冲击行程末端硬碰撞的问题。

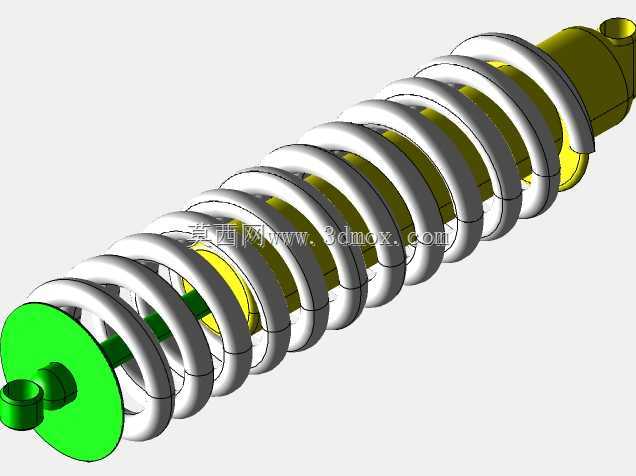

　　从功能特性上拆解，这套结构的核心承载单元是等节距圆柱螺旋压缩弹簧，弹簧钢丝采用中高频淬火的弹簧钢材质设计，缠绕圈数经过刚度匹配计算，在额定静载荷下的压缩行程控制在总自由长度的30%以内，避免长期载荷下出现弹簧塑性变形。弹簧内侧嵌套的导向芯轴与两端的支撑座配合，限制弹簧压缩过程中的侧向挠曲量，防止弹簧在承受斜向冲击时出现圈间错位、蹭磨外壁的问题。结构端部的绿色端盖集成了安装定位凸台，凸台上预留的销轴孔与悬挂摆臂的安装位匹配，安装时无需额外加工定位基准，直接通过销轴铰接即可完成固定，端盖内侧的止推面与弹簧端面完全贴合，保证弹簧受力沿轴向均匀传递，避免局部应力集中导致的弹簧端圈断裂。

　　设计过程中，楔块结构的设置是这套减振单元的核心巧思，不同于常规减振器仅靠弹簧刚度缓冲振动，楔块配合安装在弹簧行程末端的支撑位置，当车辆经过凸起路面、弹簧压缩量达到额定行程的85%时，弹簧端圈会接触到楔块的斜面，通过斜面的渐进式接触提供非线性递增的缓冲阻力，避免弹簧压并时产生刚性冲击，同时楔块的斜面角度经过反复校核，保证接触过程中阻力平滑上升，不会出现突然的刚度跳变影响乘坐感受。楔块采用耐磨改性尼龙材质，相比金属止动块能有效降低冲击接触时的异响，同时自身具备自润滑特性，长期往复压缩过程中不会与弹簧端圈产生卡滞。

　　从安装边界尺寸来看，这套减振结构的总长度适配常见12-16寸轮径的小型行走机构悬挂安装空间，弹簧外径控制在常规悬挂摆臂的避让间隙范围内，安装时两端铰接点的中心距在空载状态下与悬挂设计的静平衡位置完全匹配，不需要额外调整摆臂角度。结构外侧不需要额外设置防尘罩，弹簧表面的喷塑层与楔块的耐磨材质可以适应常规户外作业的泥水、粉尘环境，日常维护仅需定期检查铰接销轴的磨损量即可，相比液压减振器结构不存在油封漏油的故障点，后期维护成本更低。

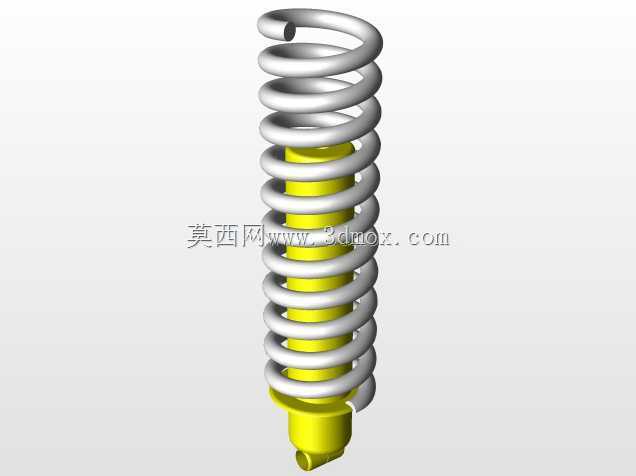

　　在建模逻辑上，这套结构的螺旋弹簧采用螺旋扫描特征生成，扫描路径的螺旋升角与弹簧刚度计算值完全对应，弹簧端圈并紧磨平的结构按照实际加工工艺做了贴合处理，避免建模时端圈与支撑座出现干涉；导向芯轴与两端端盖的配合采用间隙配合设计，预留了0.2mm的装配间隙，保证热胀冷缩状态下芯轴能自由滑动不卡滞；楔块的安装位置通过行程限位基准做了定位约束，装配状态下楔块斜面与弹簧端圈的初始间隙对应弹簧最大动行程的预留量，保证冲击载荷下能精准触发渐进缓冲功能。整个装配体的配合关系完全按照实际装车的装配顺序设置，每个构件的安装定位都有对应的基准约束，不存在过定位或者欠定位的装配问题，能直接导出工程图用于生产加工，也可以导入多体动力学软件做悬挂系统的运动仿真，验证不同载荷下的减振效果。
