汽车机油盛装塑料油壶结构设计

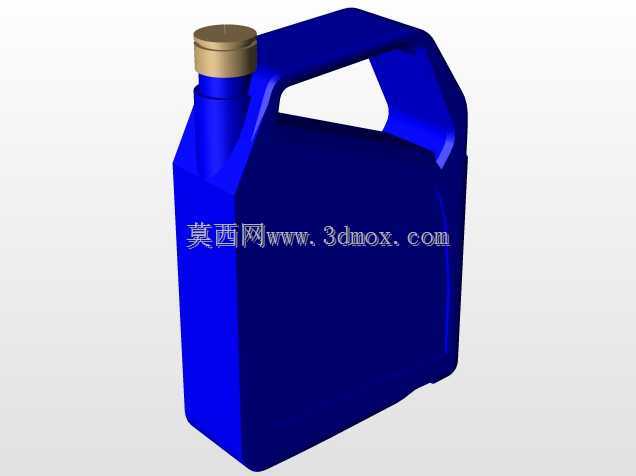

　　这款塑料油壶的三维结构，核心服务于车用润滑油的分装、存储与加注场景，日常在汽修门店、车辆保养工位、家用车自行养护场景中都属于高频使用的耗材容器，区别于工业大容量储油桶，该款油壶定位4L左右的常规家用车机油更换单次用量规格，适配绝大多数乘用车辆的机油更换容量需求，避免大桶分装带来的二次污染与计量偏差。从结构设计逻辑来看，壶身采用带圆角的近似长方体主体构型，侧面做了内凹的一体化手持提手结构，提手的内圈尺寸按照成年男性手掌抓握的人机工程数据设定，握持边缘做了2mm的圆角过渡，避免满壶承重时硌手，同时提手位置做了局部壁厚加厚处理，从常规壶身的1.8mm壁厚提升至2.5mm，防止满壶（约3.5kg总重）提起时提手位置出现应力发白、断裂的问题。

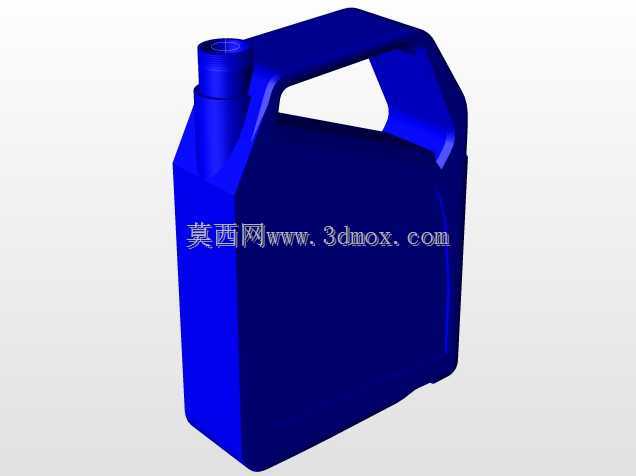

　　壶颈位置采用阶梯式收口设计，最上端的螺纹口适配标准的铝箔封口垫片与螺旋塑料盖，螺纹采用通用的三角密封螺纹，螺距3mm，拧紧后可实现倒置无渗漏的密封效果，壶颈与壶身的过渡段做了缓坡导流结构，加注时机油可顺着壶口的导流唇边平稳流出，不会出现沿壶身外壁流挂的问题，这一结构在建模时特意做了唇边的15°倾角设计，加注结束抬壶时残留液体会顺着倾角回流至壶内，不会滴落到发动机舱或者地面。壶身的底部做了一圈5mm高的支撑脚结构，四个角位的支撑脚平面度控制在0.3mm以内，保证放置在水平地面时不会出现晃荡，同时支撑脚之间的内凹结构可以在堆码时适配下层壶盖的凸起位置，提升仓储堆码的稳定性，堆码层数可达到6层不出现壶身变形。从安装与使用的边界尺寸来看，

　　壶身整体宽度控制在160mm，长度240mm，含壶盖总高度310mm，这个尺寸可以适配绝大多数车辆发动机舱内的机油加注口周边操作空间，加注时不需要过度倾斜壶身就能对准加注口，同时该尺寸也适配常规的电商快递包装箱、汽配门店的货架层距，不需要额外定制特殊尺寸的包材与货架。壁厚设计上，壶身主体采用吹塑工艺的均匀壁厚设计，除了提手、壶颈、底部支撑位置的局部加厚，其余位置壁厚均匀控制在1.7-1.9mm之间，既保证装满液体后的结构刚性，不会出现轻微挤压就大幅变形的问题，也能控制材料用量，降低单件生产成本。壶身的侧面预留了80*120mm的平整标签贴附区域，该区域做了微磨砂处理，提升不干胶标签的粘附力，不会因为温度变化、

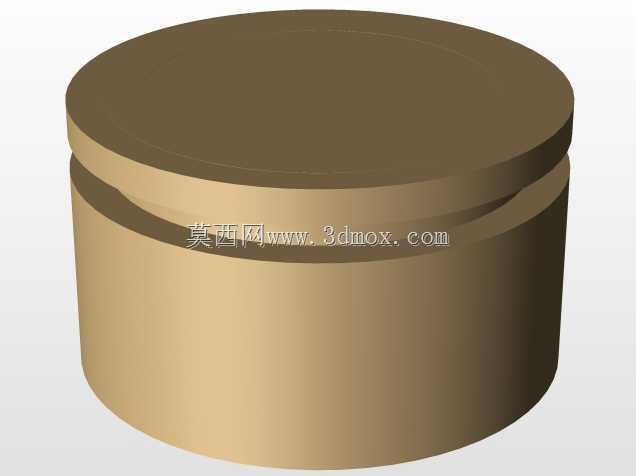

　　机油沾附出现标签起翘脱落的问题。在结构验证的建模阶段，特意针对壶身的跌落性能做了结构优化，四个边角位置做了R15的大圆角过渡，装满液体从1.2m高度自由跌落至水泥地面时，圆角结构可以分散冲击力，避免角位开裂渗漏，同时提手与壶身的连接位置做了渐变的加强筋过渡，不会出现应力集中导致的连接位置断裂。不同于普通的民用饮水壶，这款油壶的材料选用耐机油腐蚀的HDPE材质，结构设计上特意避免了窄缝、死角的存在，壶体内壁做了光滑过渡处理，不会残留机油沉淀，也方便生产过程中的脱模与清洗。壶盖的顶部做了滚花防滑结构，滚花深度0.5mm，即使手上沾有机油也能轻松拧开或者拧紧壶盖，壶盖内部设计了密封胶圈的安装槽，胶圈采用耐油橡胶材质，压缩量控制在25%，保证长期存储时的密封性能，不会出现机油挥发、渗漏的问题。
