带底盘系统的太阳能赛车车架结构设计

　　这套太阳能车底盘结构，主要面向高校节能车赛事、低速太阳能代步载具的原型开发场景，在实际项目落地中，这类底盘是太阳能动力载具的核心承载基体，所有动力、操控、驾乘、能源采集组件都要依托这个框架完成安装定位。从实际使用需求出发，这类太阳能载具对整备质量的敏感度远高于传统燃油车，每降低一公斤自重，都能直接降低能耗、提升续航表现，所以整个车架采用空间管阵式结构设计，用薄壁管件拼接形成三角形稳定受力结构，在保证整体扭转刚度、弯曲强度满足行驶要求的前提下，尽可能减少冗余材料的使用，避免不必要的重量堆砌。

　　从功能集成度来看，这套结构没有单独拆分各个系统的安装支架，而是在车架管件布局阶段就预留了所有系统的安装点位：前轮区域直接整合了转向节安装支座、悬架摆臂铰接点，转向系统的转向柱固定位沿着驾驶位前方的斜向管梁布置，转向拉杆的运动行程在建模阶段就做了干涉校核，保证左右轮转向角度符合阿克曼几何要求，避免转向过程中出现轮胎侧滑、杆件卡滞的问题。悬架部分采用轻量化的独立悬架结构，安装点的位置经过硬点调校，预留了足够的减震器行程空间，能够吸收铺装路面行驶时的小幅颠簸，同时保证车轮定位参数在悬架跳动过程中保持在合理区间，减少轮胎异常磨损。制动系统的安装位直接集成在车轮内侧的车架支座上，制动管路的走向沿着车架管件内侧排布，既避免行驶过程中管路被飞石剐蹭，也能减少外露管线带来的风阻影响。

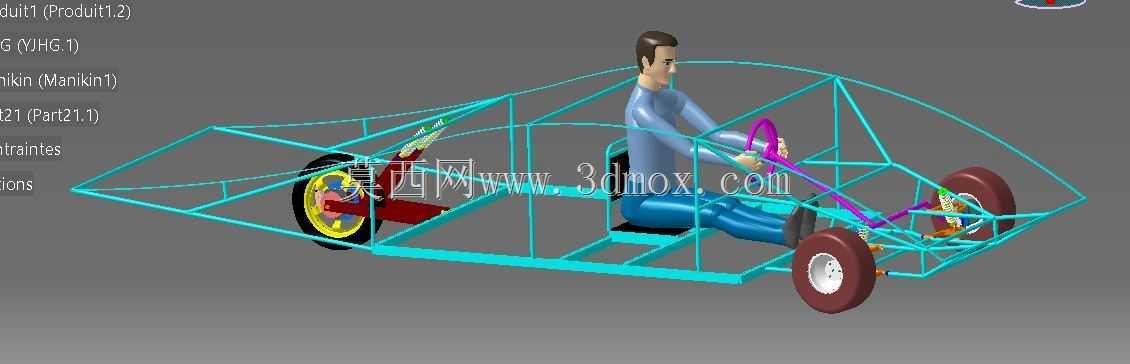

　　驾乘区域的布局完全按照单人驾乘的人机工程要求做了边界限定，座椅安装位的前后位置、高度，以及转向盘的倾角、距离，都匹配成年驾乘人员的坐姿尺寸，在建模过程中导入人体模型做了姿态校核，保证驾乘人员操作转向机构时手臂处于自然舒展的状态，腿部踩踏制动、调整姿态的空间没有被车架结构侵占，不会出现坐姿蜷缩、操作干涉的问题。后轮作为驱动轮的安装载体，车架后段的管梁做了局部加强，能够承受驱动过程中的扭矩反力，同时预留了轮毂电机或者传动系统的安装空间，适配不同的动力布置方案。

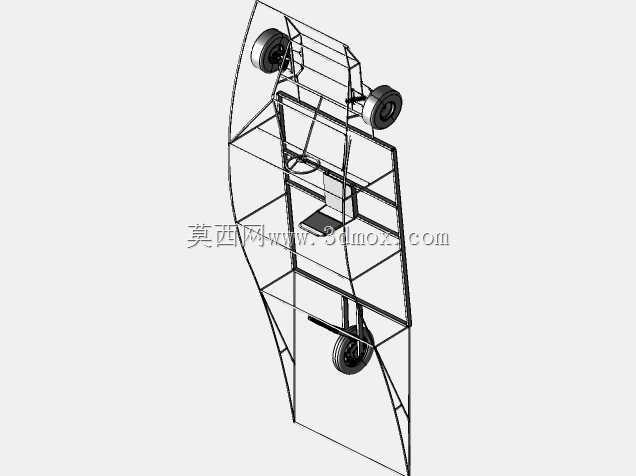

　　从安装边界尺寸来看，整个车架的宽度控制在常规单人载具的合理区间，轮距设定保证了低速行驶、过弯时的侧向稳定性，不会因为轮距过窄出现侧翻风险；整车长度方向的布局从前轮防撞结构前端到后轮安装位后端，预留了前部太阳能板支架、尾部能源组件的安装空间，车架上部的弧形管梁轮廓，刚好贴合太阳能电池板的安装曲面，能够让电池板以最优的倾角接收太阳光照射，提升能源采集效率。所有管件的连接节点都做了受力优化，在集中受力的安装支座位置，通过局部增加补片、加大管件连接接触面积的方式，避免应力集中导致的车架开裂问题，整个结构在三维建模阶段就完成了运动件的间隙检查，保证车轮跳动、转向动作、悬架压缩回弹的全行程内，所有运动部件都不会和车架主体、相邻系统发生硬干涉，不需要后续试制阶段再做大规模的结构调整。这类管阵式车架的设计逻辑，也能给小型轻量化电动载具的底盘开发提供参考，通过空间结构的合理排布，在低材料成本的前提下实现足够的结构强度，同时兼顾各个行驶系统的集成安装需求，减少后续装配的适配工作量。
