带轮毂键槽式蜗轮传动零件结构

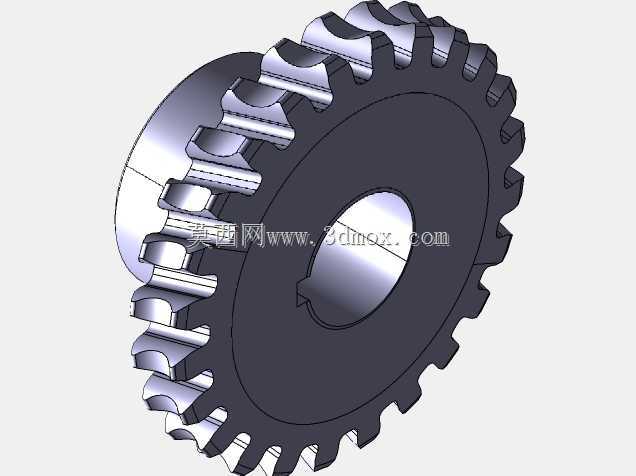

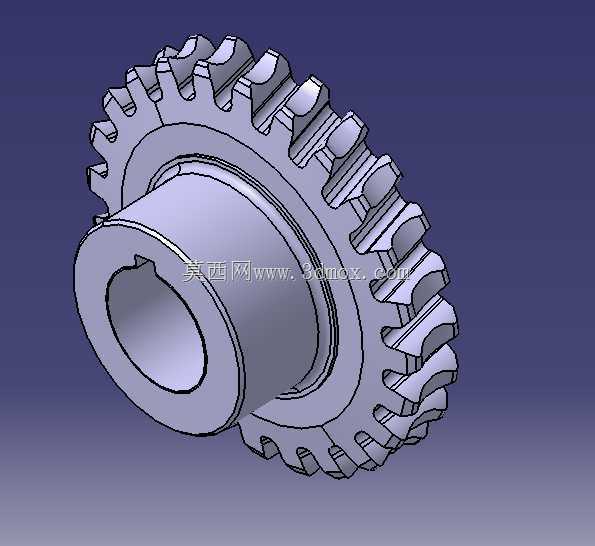

　　在各类需要大传动比、低转速大扭矩输出的传动场景中，蜗轮始终是核心的啮合传动部件，这套带一体式轮毂的蜗轮结构，适配常规圆柱蜗杆的啮合工况，可广泛用于输送设备的减速单元、小型机床的进给传动机构、自动化生产线的分度转位组件、仪器仪表的微调传动结构中，相比直齿圆柱齿轮的平行轴传动，蜗轮蜗杆的交错轴传动形式能在极小的安装空间内实现数十倍的传动比，同时具备反向自锁的特性，可避免负载端反向拖动输入端引发的设备故障，在起重类辅助机构、倾角调节机构中也能发挥安全防护的作用。从结构设计逻辑来看，该蜗轮采用齿圈与轮毂一体化的结构形式，轮毂部分做了加厚的轴向延伸设计，可直接套装在传动轴上，中心孔内加工有标准平键槽，通过平键实现与轴的周向固定，传递额定扭矩，

　　轮毂的轴向长度经过匹配计算，可保证与轴的配合面有足够的接触面积，避免长期交变载荷下出现键槽压溃、轴孔配合松动的问题。齿部采用阿基米德蜗杆适配的渐开线齿形，齿向沿蜗轮圆周方向呈弧形包覆设计，啮合时能与蜗杆齿面形成线接触，相比点接触的螺旋齿轮传动，承载能力提升40%以上，传动过程中的啮合冲击更小，运行噪音更低，适合对传动平稳性有要求的精密传动场景。齿圈与轮毂的过渡位置做了圆角卸荷处理，可有效降低热处理及加工过程中的应力集中，避免长期受载后在过渡位置出现疲劳裂纹，延长零件的整体使用寿命。从安装边界来看，该蜗轮的轴向安装尺寸以轮毂两端面为定位基准，安装时需保证蜗轮的中心平面与蜗杆的轴线重合，啮合侧隙控制在0.02-0.05mm区间，

　　可根据实际传动精度要求调整侧隙大小，齿顶圆与安装腔内壁需保留不小于2mm的径向间隙，避免运行过程中齿顶与壳体发生剐蹭，同时预留出润滑脂的存储空间。轮毂外圆与端盖、密封件的配合位置需满足IT7级加工精度，保证密封件的配合过盈量在合理区间，防止润滑介质泄漏。在实际选型应用中，该蜗轮可匹配模数1.5-3区间的单头或多头蜗杆，单头蜗杆适配时传动比大、自锁性能好，适合低速重载的输送、提升类场景；多头蜗杆适配时传动效率更高，适合需要较高输出转速的动力传动场景。建模过程中齿部的渐开线曲面通过参数化方程生成，严格遵循啮合原理的齿形修形要求，齿顶与齿根位置做了标准的圆角过渡，可直接用于后续的工程图生成、数控加工编程，

　　也可导入有限元分析软件进行齿面接触应力、轮齿弯曲强度的仿真校核，为后续的材料选型、热处理工艺制定提供数据支撑。日常维护中，蜗轮齿面与蜗杆的啮合面需定期加注锂基润滑脂，避免干摩擦导致齿面过早磨损，因为蜗轮蜗杆传动为滑动摩擦形式，润滑条件直接决定零件的使用寿命，安装时需校验两轴的交错角误差控制在允许范围内，避免出现偏载导致局部齿面过度磨损。
