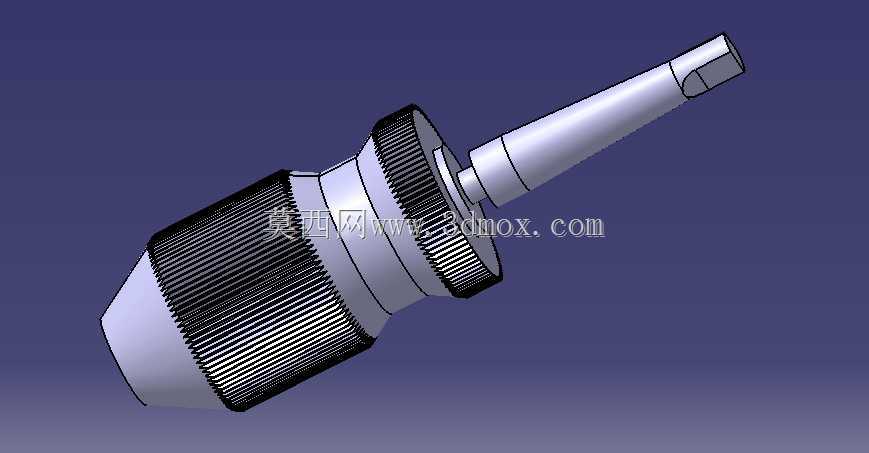

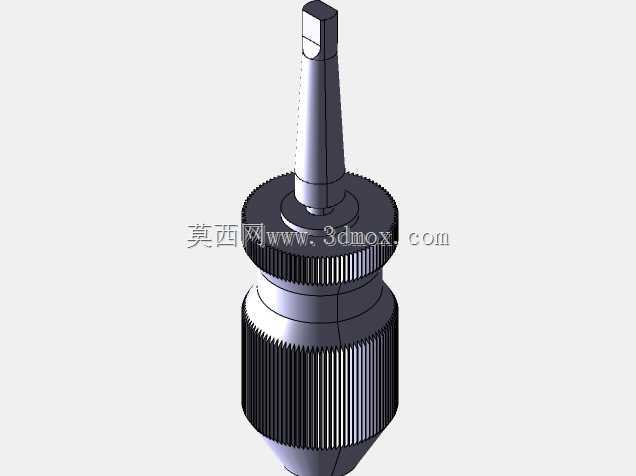

自紧式钻夹头高精度夹持结构三维数模

　　在钻削、铣削类机加工场景里，刀具装夹的可靠性直接决定加工精度与作业安全，这套自紧式钻夹头结构，正是针对小直径直柄刀具装夹需求设计的核心机床附件。日常车间作业中，台钻、手电钻、加工中心的手动进给工位，经常需要频繁更换不同直径的钻头、铰刀、丝锥，传统扳手式钻夹头需要额外使用夹头钥匙松紧，不仅换刀效率低，还容易出现钥匙遗失、夹头拧紧力矩不足导致刀具打滑的问题，自紧式结构的核心优势就在于可以依靠钻削过程中的轴向切削反作用力自动锁紧，切削扭矩越大夹持力越强，从根源上避免刀具打滑飞出的安全隐患。

　　从结构设计逻辑来看，这套夹头采用三段式功能分区：尾部是标准莫氏锥柄连接段，锥面的锥度严格遵循机床主轴锥孔的配合公差，依靠锥面的过盈贴合实现扭矩传递与同轴度定位，安装时只需将锥柄表面擦拭干净，对准主轴锥孔冲击锁紧即可，不需要额外的法兰连接结构，拆卸时通过主轴尾部的楔铁即可顶出，适配绝大多数台式钻床、摇臂钻床的主轴接口。中部是滚花防滑握持套，外表面设计了等距分布的直纹滚花，滚花的齿深与齿距经过人机工程校核，操作人员戴劳保手套握持旋转时不会出现打滑，手动预紧时只需要很小的握持力就能带动内部的丝圈转动，实现夹爪的初步收拢。前端是三爪同步夹持机构，三个夹爪沿圆周120度均匀分布，夹爪的夹持面设计有细密的防滑齿纹，齿纹的角度经过淬火处理后硬度达到HRC58-62，既可以保证夹持硬质合金直柄刀具时不打滑，又不会因为夹持力过大在高速钢刀具表面压出明显压痕，夹爪的内孔行程覆盖1-13mm直径的直柄刀具，覆盖了常规钻削作业90%以上的刀具规格需求。

　　建模过程中重点还原了内部的传动配合关系：夹爪与本体的配合斜面采用5度的自锁倾角，当夹爪沿斜面向前移动时，三个爪同步向中心收拢，这个角度的选择既保证了锁紧状态下不会因为振动自行松脱，又能在手动松开时不需要过大的操作力。夹爪背面的螺纹与内部丝圈的梯形螺纹配合，梯形螺纹的牙型角选择30度，相比普通三角螺纹拥有更好的耐磨性能与承载能力，能够承受反复松紧带来的磨损，长期使用也不会出现螺纹滑牙导致的夹持精度下降问题。外形尺寸方面，整套夹头总长度控制在105mm左右，最大外径52mm，安装到主轴后不会因为外径过大干涉工件的加工空间，尤其是在箱体类零件的孔系加工中，夹头的外圆不会与工件的内壁发生碰撞，足够的尺寸余量可以满足深孔附近位置的钻削需求。

　　实际应用中，这套结构除了用于金属切削机床，也可以适配木工台钻、电动螺丝刀等需要夹持回转工具的设备，只需要更换尾部的连接接口即可实现跨场景使用。建模时对所有配合面都做了公差带预留，夹爪的夹持同轴度可以控制在0.05mm以内，高速旋转时不会出现明显的偏摆，能够满足精加工孔的位置度与表面粗糙度要求。相比普通的手紧钻夹头，这套自紧结构不需要在开机前反复用扳手拧紧，换刀时间可以缩短60%以上，在批量零件加工的工位上能够明显提升作业效率，同时避免了夹头钥匙随手放置导致的现场管理混乱问题。结构上没有设计容易松脱的小零件，日常维护只需要定期在螺纹与斜面配合处加注少量润滑脂，即可保证长期使用的操作顺畅度，不会出现锈死、卡滞的问题。
