传感器安装铰接支座结构设计

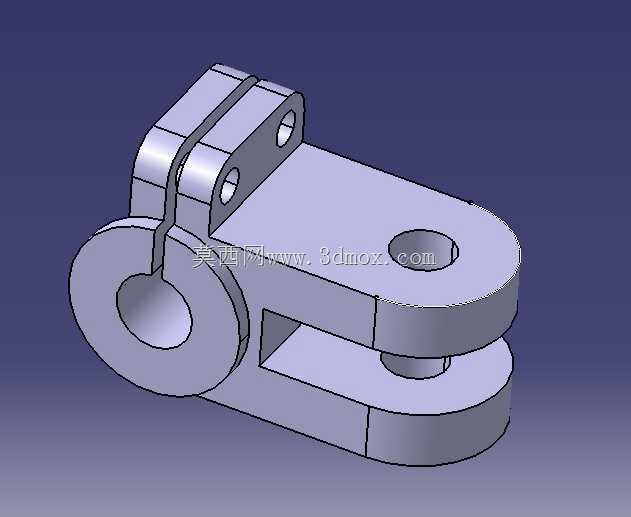

　　这款铰接支座主要用于工业现场传感器的安装固定场景，在自动化生产线、检测工位、设备运维监测点位中，能够为光电、位移、振动类传感器提供稳定的安装基础，同时通过铰接结构实现传感器检测角度的灵活调整，适配不同方向的检测需求。从结构功能来看，支座整体采用分体铰接式设计，左侧带通孔的圆盘结构为铰接转动端，可与配套的固定销轴配合实现0-90度范围内的角度调节，调节到位后可通过上端的夹槽锁紧结构完成角度固定，避免设备运行过程中出现角度偏移；右侧上下平行的夹板结构为传感器安装端，中间预留的安装空间可适配不同外形尺寸的块式、圆柱式传感器，夹板上的通孔可配合锁紧螺栓完成传感器的夹紧固定，防止设备振动导致传感器松脱。设计过程中优先考虑了安装场景的兼容性，

　　铰接端的通孔尺寸按照常规M10安装销轴的公差范围设计，既保证转动时的顺畅度，又避免间隙过大导致的晃动量超标；上端夹槽的开口宽度设置为3mm，锁紧螺栓采用M6规格，拧紧后可提供足够的锁紧力，满足工业现场常见的振动工况使用要求。安装边界方面，支座整体长度控制在120mm范围内，宽度方向最大尺寸为65mm，铰接端圆盘直径为50mm，安装端夹板间距为25mm，整体占用安装空间较小，可在设备机架、工装夹具、输送线侧方等狭小空间内完成安装，不需要额外预留过大的操作空间。结构细节上，所有棱边均做了R1-R2的圆角处理，避免安装调试过程中划伤操作人员，同时减少应力集中点，提升构件的抗疲劳强度；铰接转动面的粗糙度按照Ra1.6设计，

　　保证长期转动调节时不会出现卡滞现象，夹槽的锁紧面做了防滑纹理处理，提升锁紧后的摩擦力，避免角度滑移。实际使用中，这款支座可解决传统传感器固定支架角度调整不便、锁紧可靠性差的问题，在需要定期调整检测角度的工位上，不需要完全拆卸支座即可完成角度微调，大幅降低设备调试的时间成本；同时整体结构采用一体化加工思路，除锁紧螺栓外无额外零散配件，安装时仅需要完成铰接端销轴固定和传感器夹紧两个步骤，操作门槛较低，适合一线设备维护人员快速装配。从受力角度分析，支座整体采用等强度设计思路，铰接端的受力薄弱位置做了加厚处理，安装端夹板的厚度根据传感器常见重量（500g以内）做了强度校核，在10G加速度的振动工况下不会出现结构变形，保证传感器检测位置的精度稳定。
