带笑脸标识的涡轮式叶轮结构设计

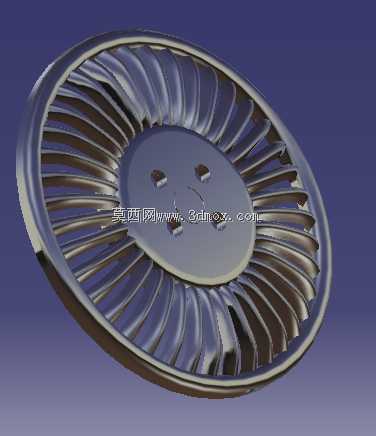

　　这类带周向均布曲面叶片的轮盘结构，常见于小功率流体输送设备、微型涡轮动力装置以及专用通风散热组件中，日常接触到的桌面级离心风机、小型航模动力涡轮、精密设备散热风道叶轮都采用类似的结构逻辑，核心作用是通过自身高速回转，将输入的轴功转化为流体的压力能与动能，实现介质的定向输送或者能量转换。从结构细节来看，该零件整体为轴对称回转构型，中心区域为平整的轮盘安装面，上面预留了三个对称分布的定位安装孔，孔位的形位公差需要严格控制，安装时通过这三个孔与驱动轴端的连接法兰配合，既可以传递扭矩，也能保证叶轮回转时的动平衡精度，避免高速运转时出现径向跳动引发的振动噪音。周向排布的叶片采用等厚变曲率的曲面构型，叶片从轮盘中心向外缘平滑延伸，

　　叶型的曲率变化经过流体仿真优化，能够在回转过程中对接触的流体介质形成连续的导向作用，减少流体在叶道内的涡流损失，提升能量转换效率；叶片的前缘做了小圆角过渡处理，避免介质切入时产生尖锐的流动分离，后缘则保持规整的切边，保证流体流出叶道时的方向一致性，降低出口紊流带来的能量损耗。设计这类叶轮结构时，首先要明确应用场景的工况参数，确定额定转速下的线速度上限，以此倒推叶片的厚度、轮盘的整体直径以及材料选型——如果是用于普通通风散热场景，可选用注塑成型的工程塑料，降低量产成本；如果是用于微型涡轮动力场景，则需要选用铝合金或者高温合金材料，通过五轴铣削加工成型，满足高温高转速下的结构强度要求。安装边界方面，这类叶轮的轴向尺寸紧凑，

　　轮盘背面为平整的定位面，安装时需要保证驱动轴的回转中心与叶轮中心完全重合，安装孔的配合公差一般选用H7/h6的间隙配合，既方便装配，也不会出现过大的配合间隙导致动平衡失效；叶轮的外缘与外部壳体之间需要预留0.5-2mm的径向间隙，间隙过大会导致流体回流降低效率，间隙过小则容易因为加工装配误差出现叶轮擦碰壳体的故障。中心轮盘上的笑脸标识属于个性化的结构标记，不影响整体的力学性能与流体性能，加工时可以通过激光打标或者一体成型的方式制作，既可以作为产品的识别特征，也不会破坏轮盘表面的平整度，不会干扰安装定位的精度。在建模过程中，这类叶片的曲面构建需要优先保证叶型的光顺性，每一片叶片的曲率偏差需要控制在0.1mm以内，

　　周向阵列时要保证等分角度的精度，避免因为叶片分布不均导致动平衡量超标；轮盘与叶片的连接位置需要做圆角过渡，减少应力集中，提升零件的抗疲劳强度，尤其是在高转速工况下，连接位置的应力集中很容易导致叶片断裂失效，圆角半径一般取叶片厚度的0.3-0.5倍，兼顾结构强度与流体流动的平顺性。实际应用中，这类叶轮的性能测试需要重点关注额定转速下的流量、压力参数以及振动值，动平衡精度一般需要达到G2.5级以上，才能保证长期运转的稳定性；如果用于输送含尘的介质，还需要对叶片表面做耐磨处理，避免长期冲蚀导致叶型变形，影响设备的运行效率。
