布泰尔储液容器壳体结构三维建模

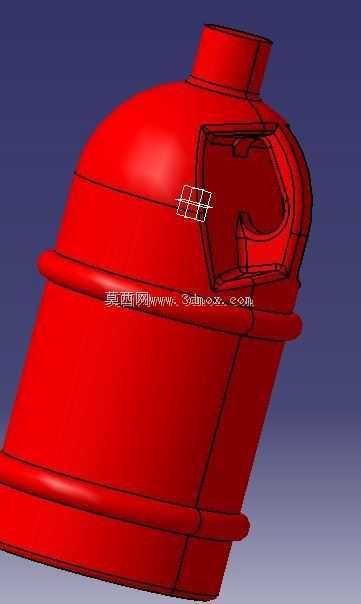

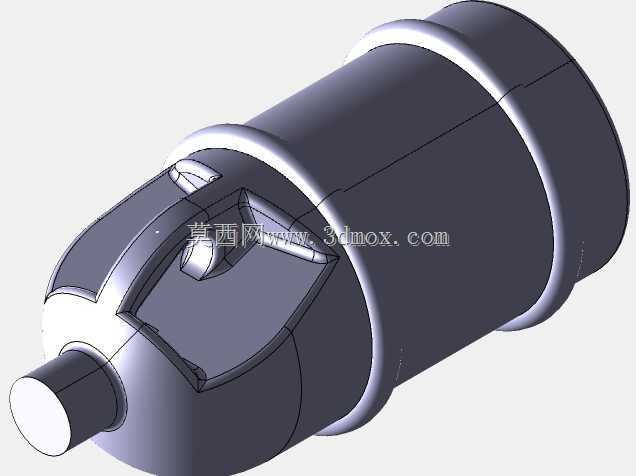

　　该壳体结构为布泰尔系列储液类部件的主体外壳，日常多应用于小型便携储液、户外作业携行储装、民用流体分装等场景，实际使用中承担内部介质密封容纳、外部结构承载、手持携行受力的核心作用，是这类便携储装产品的核心结构件。从实际使用需求出发，设计时首先考虑了手持操作的受力合理性，侧面集成的一体式把手采用内凹式结构，没有额外突出的装配部件，避免了外接把手容易出现的连接松动、断裂脱落问题，把手内侧的曲面完全贴合成年人手掌抓握时的指腹弧度，抓握时受力均匀分布在整个把手接触面，不会出现局部应力集中硌手的问题，满容状态下单手携行也不会出现明显的形变。壳体主体采用三段式环形加强筋结构，沿着壳体周向均匀分布的凸起环筋，

　　一方面在注塑成型时可以改善塑料熔体的流动填充路径，减少壳体壁厚不均带来的缩痕、翘曲问题，另一方面在实际使用中可以大幅提升壳体的环向抗压能力，即使受到侧向挤压、跌落冲击时，环筋可以将外力快速分散到整个壳体曲面，避免局部凹陷破裂。顶部的接口采用标准的圆柱直口结构，预留了足够的密封配合面长度，可以适配常规的螺旋盖、卡扣盖等多种密封端盖，接口根部做了R3的圆角过渡，避免应力集中导致的接口根部开裂问题。建模过程中优先采用曲面加厚的建模思路，先构建主体的旋转曲面，再裁剪出把手区域的轮廓，通过桥接曲面完成把手与主体的顺滑连接，所有曲面连接处都做了G2连续处理，保证后续注塑脱模时不会出现卡模问题，壳体整体壁厚控制在2.5mm，

　　把手区域局部加厚到4mm，兼顾结构强度与材料成本控制。安装边界方面，壳体底部为平整的环形支撑面，支撑面宽度为5mm，放置在平面上时接触面积足够，不会出现侧翻问题，底部支撑面比壳体主体外轮廓小2mm，叠放时可以嵌入同规格壳体的顶部接口内，方便仓储运输时的堆叠码放。从实际工况验证角度，该结构可以承受1.2倍满容重量的静压载荷，1米高度自由跌落至水泥地面时不会出现破裂泄漏，满足民用便携储液产品的常规使用要求。建模时还充分考虑了注塑模具的脱模斜度，主体外表面脱模斜度设置为1.5度，把手内表面脱模斜度设置为2度，所有加强筋的厚度不超过主体壁厚的0.6倍，避免成型时出现筋位缩痕，整个壳体没有倒扣结构，采用简单的两板模即可完成注塑生产，不需要额外的抽芯机构，能够有效降低模具加工成本与量产时的成型周期。
