带铰接安装座的圆形传感支撑基座结构

　　这款带铰接安装座的圆形支撑构件，主要适配工业传感检测场景的安装固定需求，在自动化产线的工件到位检测、设备运行位置反馈、工装夹具的状态确认环节都能找到适配场景。日常产线运行中，很多光电、接近类传感元件需要具备小角度摆动调整的安装基础，来适配不同高度、不同检测角度的工件识别需求，常规的固定式安装座一旦锁死就很难微调检测角度，遇到换产调整时往往需要重新打孔定位，耗费不少产线调试的时间，这个构件的设计刚好解决了这类现场调整的痛点。

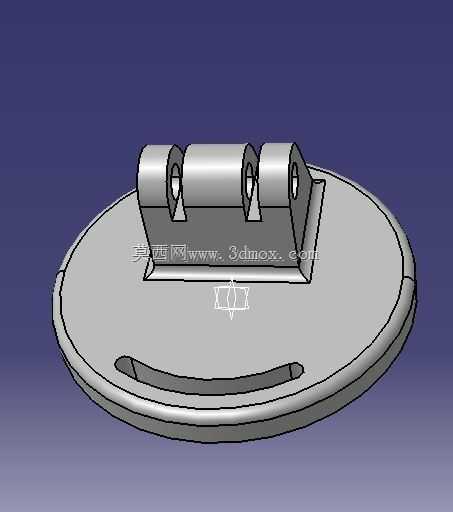

　　从结构功能来看，底部的圆形盘体是主要的承载基础，盘体边缘做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装调试过程中划伤操作人员，也能减少盘体与安装面之间的应力集中，盘体上预留的弧形长槽是角度调整的核心结构，当上部铰接座调整到合适的俯仰角度后，紧固件可以顺着弧形槽完成锁止，不需要额外加工定位孔，调整范围可以覆盖常规产线检测需要的±15°俯仰区间，足够应对大部分来料位置有小幅波动的检测场景。上部的三个并排铰接耳座是核心的功能连接部位，中间的耳座宽度大于两侧耳座，用来匹配传感安装支架的连接端，两侧耳座与中间耳座之间预留了均匀的装配间隙，穿装铰接销轴后不会出现卡滞，耳座上的销轴孔做了同轴度公差约束，实际装配时销轴可以顺畅穿过三个孔位，不会出现别劲的情况，铰接位置的转动阻尼适中，既可以在无锁止状态下保持调整后的角度，也不会因为阻尼过大导致调整费力。

　　设计过程中首先考虑的是安装边界的适配性，圆形底座的外径尺寸适配工业领域常用的50mm安装孔距标准，不管是安装在铝型材框架的端面上，还是固定在设备机架的预留平台上，都能匹配常规的紧固件安装位置，不需要额外做转接板。底座的厚度控制在6mm，既保证了足够的结构刚性，在承受上部传感元件及支架的重量时不会出现形变，也不会因为厚度过大占用过多的安装空间，对于安装空间局促的设备内部场景十分友好。上部铰接座的总高度控制在22mm，铰接孔的中心距离底座上表面的高度为16mm，这个尺寸刚好避开大部分安装面附近的走线槽、紧固件凸起等干涉结构，安装时不会出现结构碰擦的问题。

　　从实际使用的角度出发，这个构件的材质选型适配常规工业场景的Q235钢或者6061铝合金，做表面氧化或者喷塑处理后可以应对普通车间的温湿度环境，不会轻易出现锈蚀问题。铰接耳座的根部做了三角形的加强筋结构，连接到底座的上表面，当上部安装的传感元件受到意外触碰或者工件剐蹭时，加强筋可以分散耳座根部的应力，避免耳座出现断裂变形。盘体下表面做了0.2mm的平面度处理，和安装面贴合时不会出现缝隙，锁紧紧固件后整个构件不会出现晃动，保证传感元件检测位置的稳定性，不会因为设备运行的振动导致检测角度偏移，减少日常维护中重新校准的频次。

　　在产线调试场景里，这类铰接式安装基座可以大幅缩短传感元件的调整时间，以往固定式安装座每次换产需要重新打孔、校准位置，单次调整往往需要十几分钟，使用这类带弧形调节槽的铰接基座，只需要松开锁紧紧固件，扳动上部支架调整到合适的检测角度，再锁紧紧固件就能完成调整，整个过程不需要额外加工，几分钟就能完成点位校准。对于需要多角度检测的工位，比如工件端面的多位置特征检测，还可以在铰接座上加装小型角度刻度标识，调整时可以直接参照刻度调整到预设角度，进一步提升调试的效率。另外这个结构的通用性很强，除了安装传感元件之外，也可以用来安装小型的气动喷嘴、反射板等需要角度调整的小型工业元件，适配场景十分广泛。
