带中心通孔多层阶梯圆盘类传感端盖结构

　　在工业传感检测类设备的装配体系里，这类带中心通孔的多层阶梯圆盘结构，往往承担着传感核心元件的封装防护、安装定位以及介质导通的多重作用，并非单纯的装饰性盖板。从实际应用场景来看，这类结构常出现在压力传感、转速检测或者流体介质参数监测的传感单元端部，中心的通孔既可以作为被测介质的导流通道，让压力、温度类传感探头直接接触被测介质，也可以作为转轴穿装的通道，适配霍尔式、磁电式转速传感器的安装需求，让被测转动件从中心穿过，保证检测间隙的稳定可控。

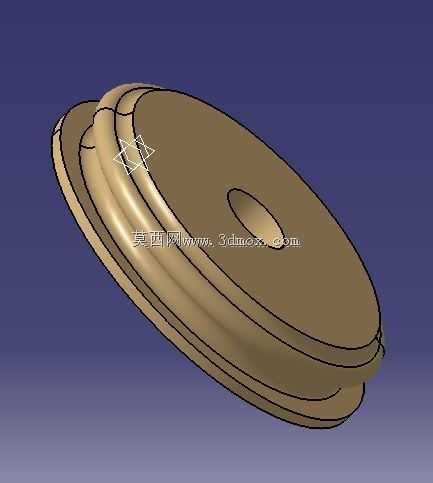

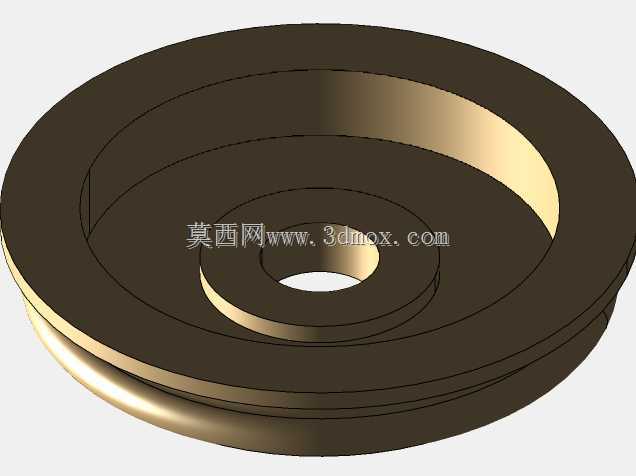

　　从结构设计的思路来看，多层阶梯的外圆轮廓并非随意设置，每一层台阶的直径差都对应着不同的装配需求：最外侧的大直径薄边，通常是和设备壳体的安装面贴合，承担轴向定位的作用，贴合面的平面度需要控制在合理公差范围内，避免装配后出现缝隙导致密封失效；中间的几层阶梯轴颈，分别对应密封件嵌装、壳体内部台阶避让的功能，不同直径的台阶可以适配O型圈、防尘圈等不同规格的密封元件，在装配时顺着阶梯方向推入即可完成密封件的就位，不需要额外的工装导向，能有效提升装配效率；靠近中心孔的环形凸台，则是用来压紧传感核心元件的外圈，保证核心元件在振动工况下不会出现轴向窜动，避免检测信号出现漂移。

　　在外形尺寸与安装边界的考量上，这类盘类零件的总厚度通常控制在较小的范围内，不会占用过多的设备轴向安装空间，适配紧凑化的设备布局需求。中心通孔的直径尺寸需要和穿装的转轴或者导流管路的外径匹配，单边间隙通常控制在零点几毫米的级别，既要保证运动件不会和孔壁发生刮擦，也要避免间隙过大导致介质泄漏或者检测信号衰减。外圆的最大直径需要匹配安装位的沉孔尺寸，装配后零件的外端面和设备壳体表面基本齐平，不会出现突出或者凹陷过多的情况，避免积灰或者被外部构件磕碰。

　　从功能特性的角度来说，这种一体化的盘式结构相比拼接式的端盖组件，减少了零件数量，降低了装配环节的累积误差，整体的结构强度更高，在有振动、冲击的工业现场工况下，不容易出现连接松动的问题。多层阶梯的结构还可以在不同台阶位置设置不同的功能结构，比如在某一层台阶上加工密封槽，或者预留走线的缺口，不需要额外增加零件就可以实现走线、密封、定位的多重功能。零件的外轮廓做了圆滑过渡处理，没有尖锐的棱角，一方面是避免装配时划伤操作人员，另一方面也可以减少应力集中，在承受压力冲击的时候，不会在棱角位置出现应力开裂的问题。

　　在实际选型适配的时候，需要重点核对几个关键尺寸：首先是中心通孔的直径，确认是否适配穿装的轴径或者管路外径；其次是各层阶梯的直径和轴向长度，确认是否和安装位的内部台阶匹配，避免装配时出现台阶干涉，导致端盖无法完全贴合安装面；再者是安装贴合面的平面度要求，如果是用于压力传感的密封场景，贴合面的粗糙度需要达到对应的密封要求，必要时需要加装密封垫片来保证密封性能。另外，这类盘类零件的材质通常会根据使用场景选择，普通工况下可以采用工程塑料或者铝合金材质，重量轻且加工成本低；如果是在腐蚀介质或者高压工况下使用，则需要选用不锈钢或者高强度工程塑料，保证结构的耐用性。

　　在三维建模过程中，这类零件的建模逻辑需要优先保证各层阶梯的同轴度，所有外圆台阶和中心通孔都要以同一个基准轴线为中心，避免建模时出现不同轴的问题，导致后续加工出来的零件装配偏心。建模时可以先绘制中心轴线，然后通过旋转凸台的方式生成主体结构，再对各台阶的过渡位置添加圆角，避免应力集中。如果需要预留密封槽或者安装孔，可以在主体结构生成之后，在对应的台阶面上进行切除特征的绘制，保证特征的位置精度。需要注意的是，这类盘类零件的壁厚要尽量保持均匀，避免出现壁厚突变的情况，防止注塑或者铸造加工时出现缩孔、变形等缺陷，影响零件的尺寸精度和结构强度。
