阶梯轴类传感安装配套轴结构设计

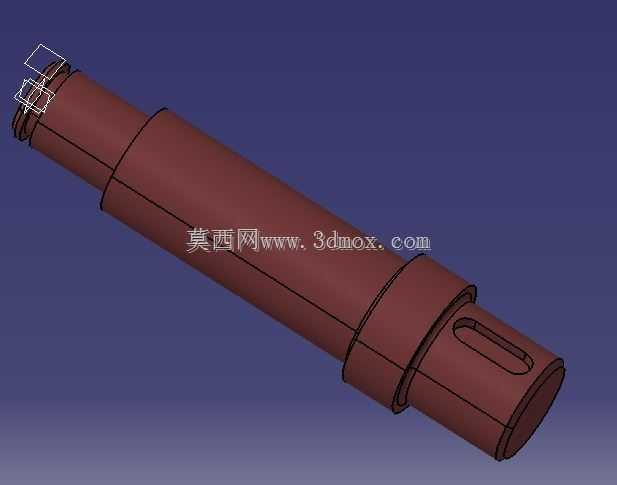

　　这款轴类结构主要面向传感检测场景下的传动配套需求，在工业检测工位、自动化产线的信号采集单元中，这类轴件承担着承载转动部件、传递扭矩同时为传感元件提供稳定安装基准的作用，不少转速检测、位移传感的配套安装结构中，都会用到这类带特定安装位的轴件，避免传感元件直接受径向载荷冲击，延长检测元件的使用寿命。从结构设计来看，整体采用多阶阶梯轴构型，不同轴段的直径差形成了天然的轴向定位面，装配时可以直接靠轴肩实现轴承、传动轮、传感配套套件的轴向限位，不需要额外加装过多的定位套，能有效压缩装配后的整体轴向尺寸，适配紧凑安装空间的设备布局需求。轴身靠近右端的位置设计有标准平键键槽，键槽的位置避开了轴肩的应力集中区域，槽边做了微小的倒角处理，

　　既可以保证平键安装时的顺畅度，也能减少键槽边缘的应力集中，在传递额定扭矩时避免轴件从键槽位置发生疲劳断裂。轴的左端做了缩径处理，同时加工有环形卡槽，用来安装轴用挡圈，实现左端配套零件的轴向固定，卡槽的深度和宽度按照标准挡圈参数设计，装配后挡圈不会突出轴面，避免和周边的密封件、机架孔位发生刮擦。设计过程中首先确定的是各轴段的同轴度要求，所有安装配合面都以两端中心孔作为加工基准，保证轴件转动时的径向圆跳动控制在合理范围内，避免因为轴件跳动导致配套的传感元件检测数据出现偏差，毕竟传感检测场景下，转动部件的跳动量直接影响检测精度，哪怕是零点几毫米的跳动，都可能让转速、位移类的检测数据出现明显误差。

　　各轴段的长度尺寸是按照配套部件的安装宽度来确定的，安装轴承的轴段长度比轴承内圈宽度略短0.2mm左右，保证轴承内圈能被端盖有效压紧，不会在运转过程中出现轴向窜动；安装传动轮的轴段长度和轮毂宽度匹配，键槽的长度比轮毂宽度短一定距离，避免平键超出轮毂端面影响其他部件安装。安装边界方面，轴件的最大直径段作为主要的承载轴段，对应的机架安装孔需要匹配该直径的公差带，装配时优先采用基孔制配合，保证转动时的支撑稳定性；轴的两端都预留了足够的拆装空间，左端的缩径段可以用来安装拉马的卡爪，后期维护拆卸轴承时不需要敲击轴身，避免轴件变形影响精度；右端的轴端面做了中心孔保留处理，既可以作为加工时的定位基准，也可以在需要时加装顶尖支撑，

　　提升长轴运转时的刚性。实际应用中，这类轴件常配套在非接触式转速传感器的安装工位，轴身可以加装感应磁环或者码盘，轴转动时传感器通过识别感应件的位置变化输出转速信号，轴件本身的结构稳定性直接决定了检测信号的平稳度，如果轴件出现弯曲、键槽松动的问题，会直接导致检测信号出现杂波，影响设备控制系统的判断。设计时还考虑了不同工况的适配性，轴身的过渡圆角都按照轴径比例做了规范设计，避免直角过渡带来的应力集中，在承受交变扭矩的工况下也能保证足够的疲劳强度；所有配合面的粗糙度都按照传动件的配合要求设置，非配合面做适当的粗糙度放宽，在保证使用性能的前提下控制加工成本。另外，轴上的键槽采用了普通平键的标准尺寸，不需要定制特殊规格的键件，后期维护更换时可以直接采购标准件，降低运维的配件成本。轴件的整体长径比控制在合理范围内，不需要额外加装中间支撑就可以满足常规转速下的刚性要求，避免了过多支撑结构带来的装配复杂度提升，也减少了多点支撑带来的同轴度调整难度。
