双曲柄循环往复传动执行机构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:616971
  • 双曲柄循环往复传动执行机构设计
  • 双曲柄循环往复传动执行机构设计
  • 双曲柄循环往复传动执行机构设计
  • 双曲柄循环往复传动执行机构设计

  这套循环传动执行机构,核心应用场景集中在轻工自动化生产线的工位往复移送、检测设备的探头循环扫查、小型工装的周期性动作驱动环节,尤其适配需要固定行程、等周期往复直线或复合摆动输出的工位,相比槽轮、凸轮等间歇机构,这套双平行曲柄的结构在中低速循环工况下运行冲击更小,铰接点的受力分布更均匀,长期运行的磨损量更可控。

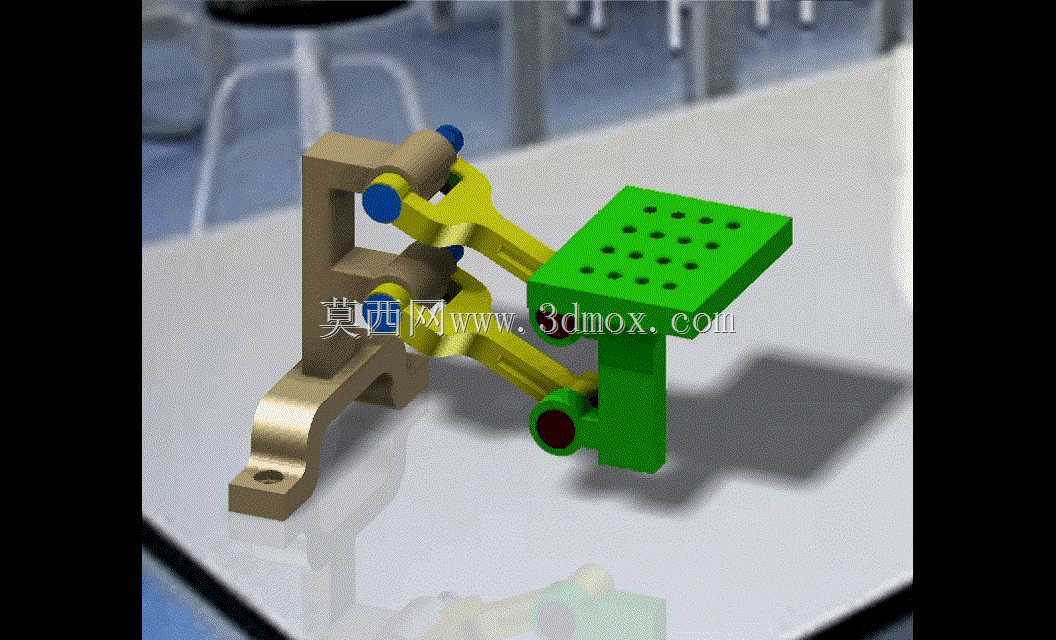

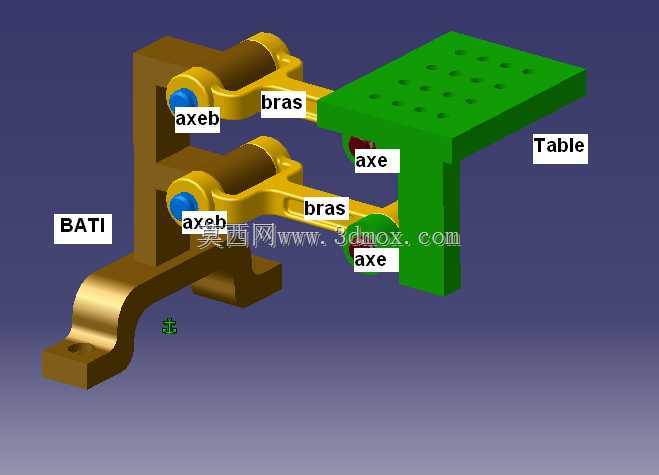

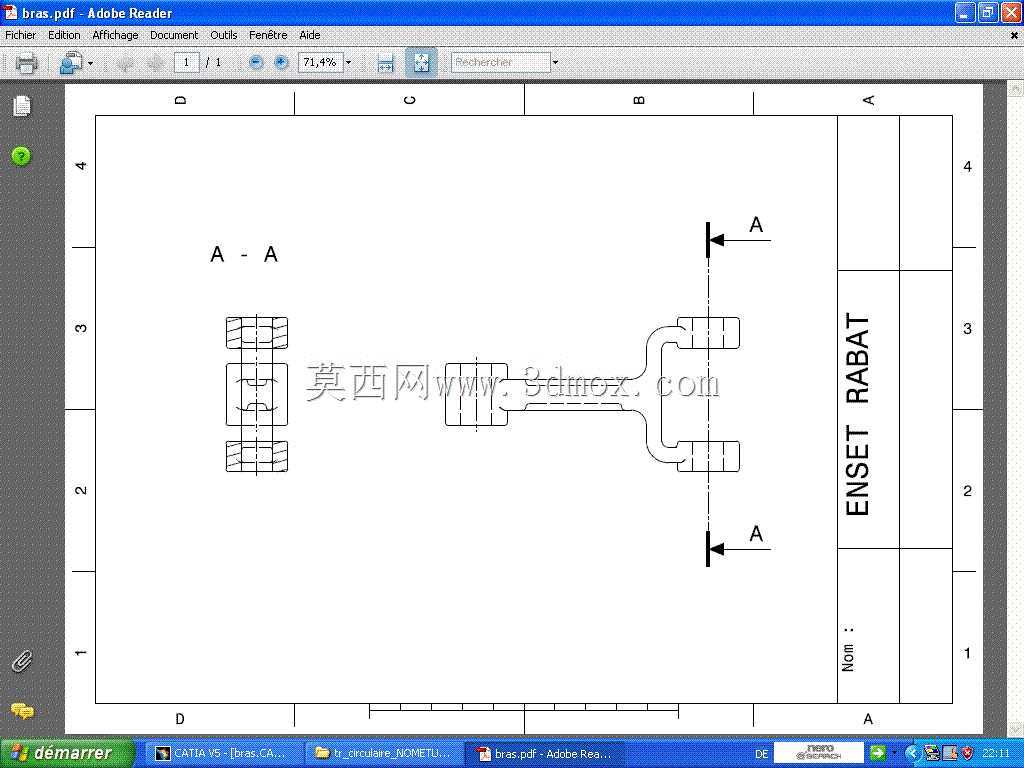

  从实际用途来看,这套机构可以直接作为小型分拣设备的推料驱动单元,也可以搭载在检测工装上带动传感器做固定轨迹的循环扫查,还能作为教学演示设备直观展示平行曲柄机构的运动特性——两个同步动作的bras摆臂通过axeb铰接轴与BATI基座连接,末端通过axe铰接轴与Table工作台连接,当动力输入到其中一组曲柄的铰接端时,两组平行摆臂会同步做圆周摆动,带动末端的Table工作台做固定轨迹的循环平动,全程工作台不会发生角度偏转,始终保持台面水平,这一特性对于需要搭载平面工件、检测探头、小型工装夹具的场景来说非常实用,不需要额外增加导向结构就能保证执行端的姿态稳定。

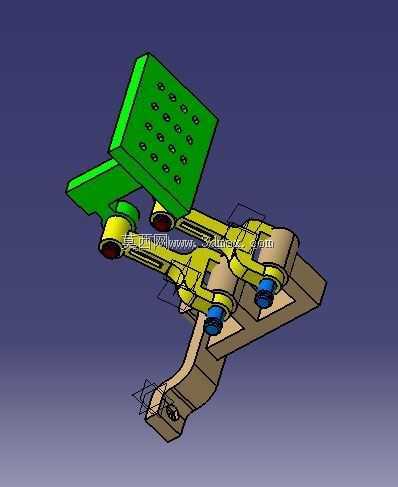

  设计思路上,这套结构优先考虑了铰接点的受力均衡,两组平行摆臂的跨距经过匹配计算,既保证了末端工作台的支撑刚度,又避免了跨距过大导致的摆臂挠曲变形;基座BATI采用L型弯臂结构,底部预留了两个安装固定孔,可以直接通过螺栓锁紧在设备的安装基板上,安装面做了沉台设计,保证螺栓锁紧后头部不会突出干涉摆臂的运动轨迹;摆臂与基座、摆臂与工作台的铰接位置都采用了等直径的铰接轴设计,统一了铰接副的尺寸规格,后期维护更换耐磨衬套时不需要准备多种规格的备件,降低了运维成本。

  从安装边界与尺寸适配来看,整套机构的运动包络完全在摆臂回转半径的覆盖范围内,横向最大伸出尺寸由摆臂长度决定,纵向运动行程为两倍曲柄偏心距,安装时只需要保证基座固定面的平面度在0.1mm以内,铰接轴的同轴度控制在0.05mm以内,就能避免运行过程中出现卡滞、别劲的问题;末端的Table工作台面上预留了阵列排布的安装孔,可以直接通过螺栓固定不同的执行末端,比如推料板、检测探头安装架、小型载具等,不需要对工作台面做二次加工,适配性更强。

  在功能特性层面,这套循环机构的传动效率相比凸轮槽轮机构更高,动力输入只需要连续回转运动就能输出固定轨迹的循环动作,不需要复杂的控制程序就能实现稳定的周期动作,适合搭配定速减速电机直接驱动,在低速工况下运行噪音低于60分贝,适合对环境噪音有要求的装配车间、检测实验室场景;铰接位置可以加装自润滑铜套或者微型滚动轴承,根据运行转速和负载大小选择适配的铰接副形式,轻载高速场景选用微型轴承降低摩擦阻力,重载低速场景选用自润滑铜套提升承载能力,结构的拓展调整空间充足。

  实际建模过程中,所有铰接位置都预留了合理的装配间隙,单边间隙控制在0.02-0.03mm,既保证运动过程中不会出现过盈卡滞,又避免间隙过大导致的末端工作台晃动;摆臂的截面采用等强度设计,靠近铰接轴的位置截面厚度更大,向末端逐渐过渡,在保证结构强度的前提下尽可能降低摆臂自身重量,减少运动过程中的惯性冲击,提升机构运行的平稳性。
